10

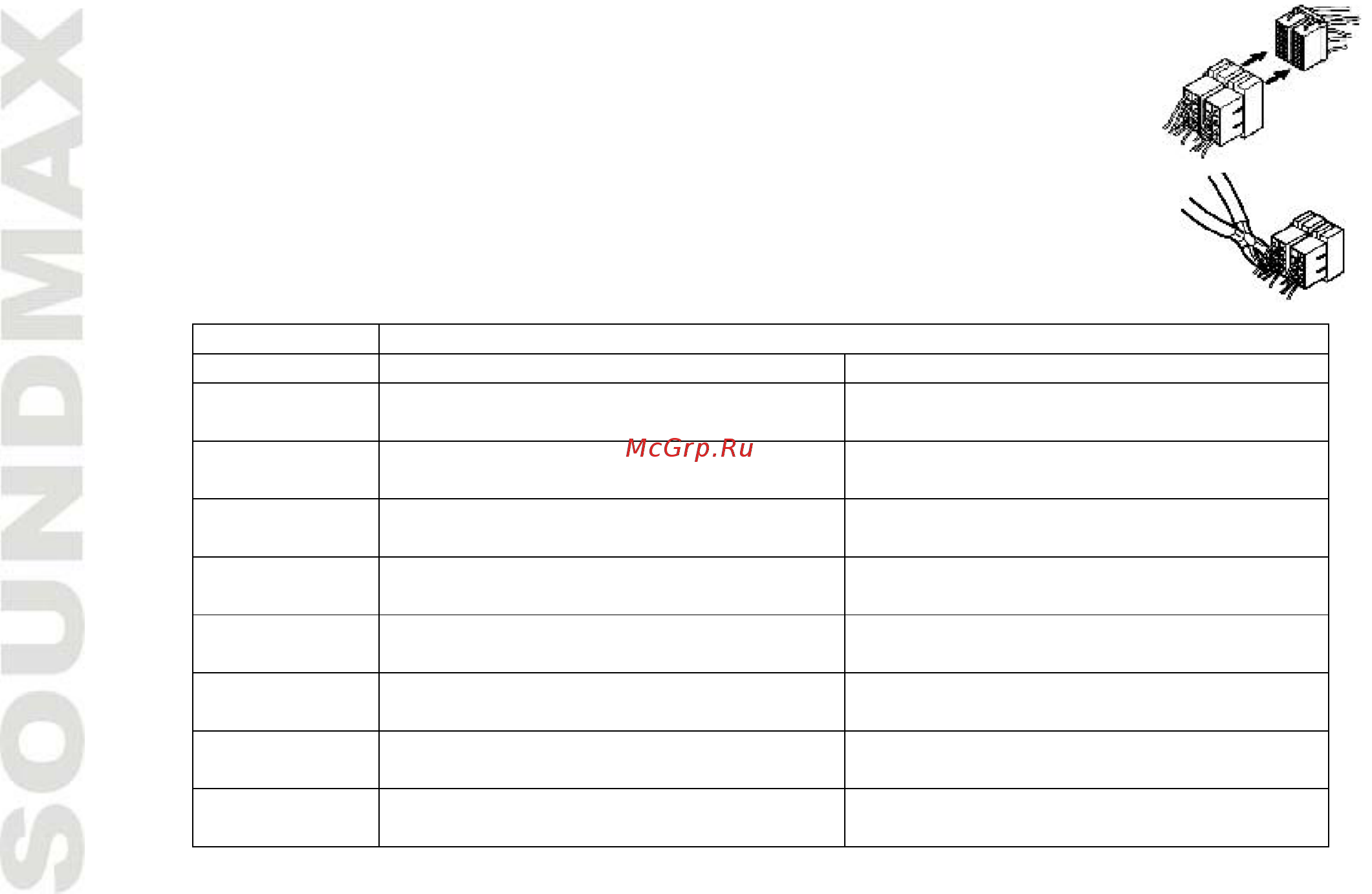

Using the ISO Connector
1. If your car is equipped with the ISO connector, then connect the ISO connectors
as illustrated.
2. For connections without the ISO connectors, check the wiring in the vehicle
carefully before connecting, incorrect connection may cause serious damage to
this unit.

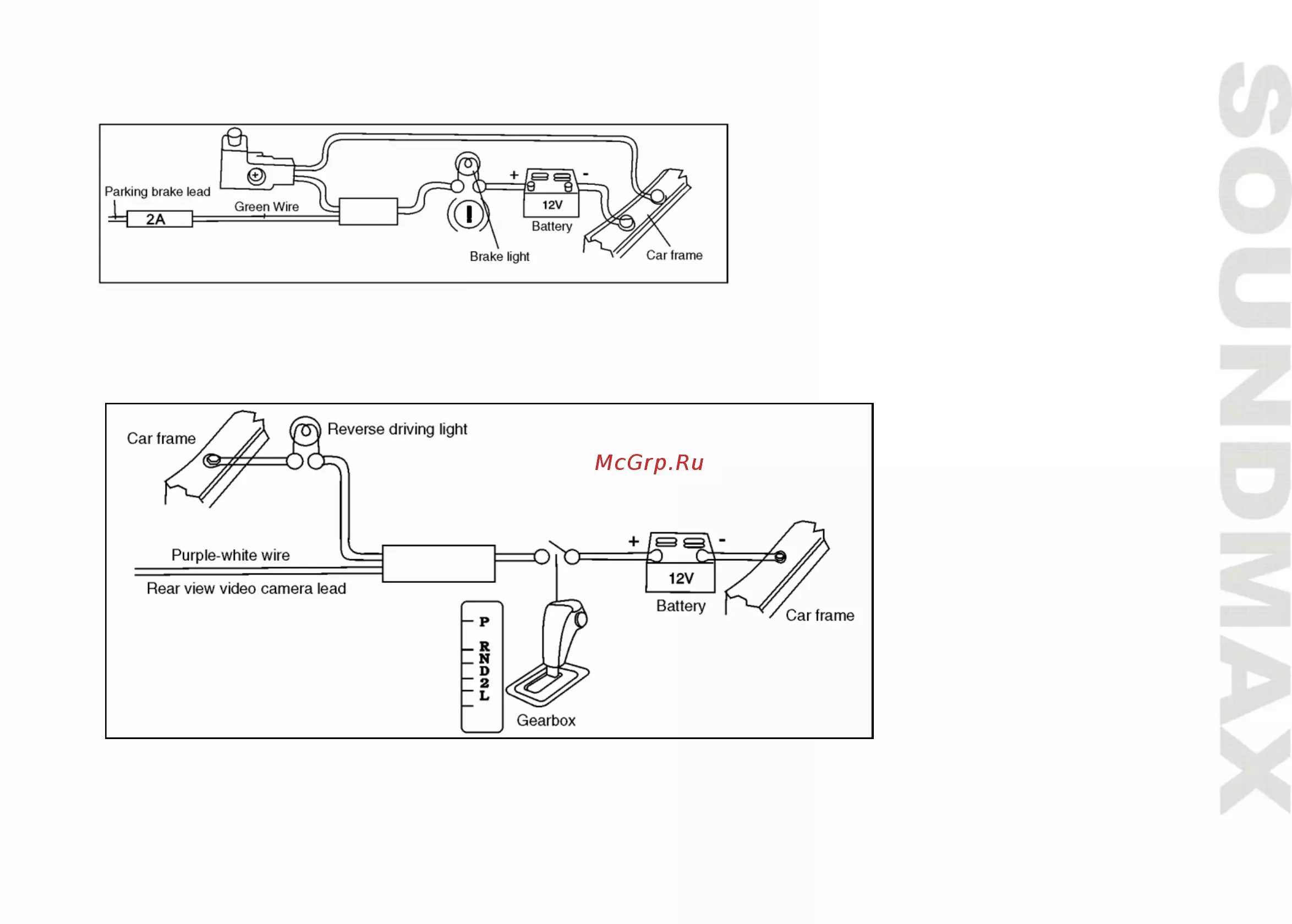

Cut the connector, connect the colored leads of the power cord to the car battery as
shown in the colour code table below for speaker and power cable connections.
Location
FUNCTION
Connector A
Connector B
1
Rear right speaker (+)/Purple
-
2
Rear right speaker (-)/Purple-Black
-
3
Front right speaker (+)/Grey
-
4
Front right speaker (-)/Grey-Black
Battery 12V (+)/Yellow
5
Front left speaker (+)/White
Antenna power/Blue-White
6
Front left speaker (-)/White-Black
Panel light/Orange-White
7
Rear left speaker (+)/Green
ACC+/Red
8
Rear left speaker (-)/Green-Black
Ground/Black
Power antenna wire is intended for power supply of the antenna and for remote control of an additional
amplifier.
