Soundmax SM-CCR5701M Black [5/60] Installation connections
![Soundmax SM-CCR5701M Black [5/60] Installation connections](/views2/1136420/page5/bg5.png)
5
Installation/Connections
• Choose the mounting location where the unit will not interfere with the normal function of the driver.
• Before finally installing the unit, connect the wiring and make sure that the unit works properly.
• Consult with your dealer if installation requires drilling of holes or other modifications of the vehicle.
• Install the unit where it does not get in the driver’s way and cannot injure the passenger if there is a
sudden stop, like an emergency stop.
• If installation angle exceeds 30° from horizontal, the unit may not perform properly.
• Avoid installing the unit where it would be subject to high temperature, such as from direct sunlight, or
from hot air, from the heater, or where it would be subject to dust, dirt or excessive vibration.

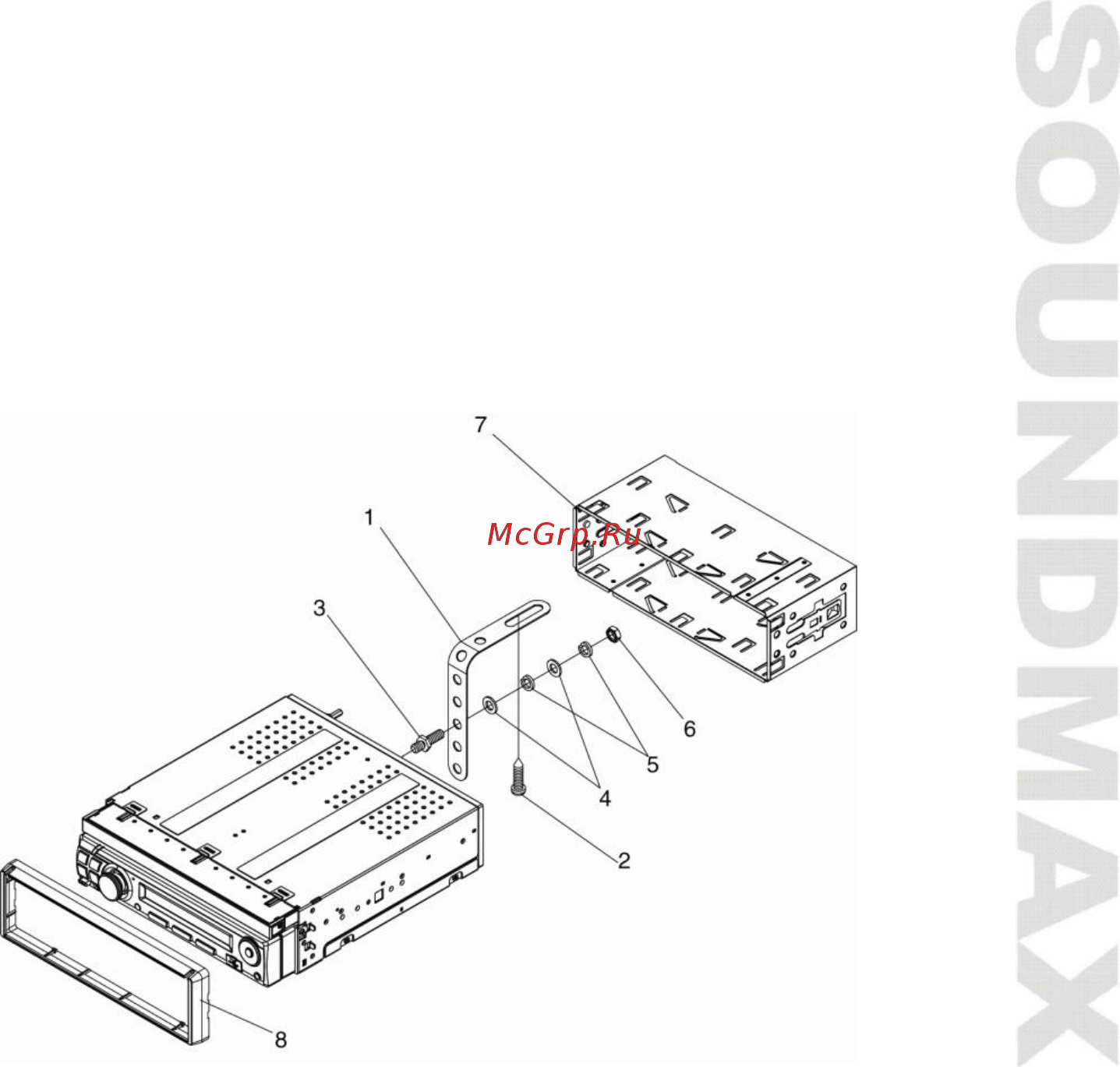

1. Metal strap
2. Screw
3. Bolt
4. Flat washer
5. Spring washer
6. Nut (5mm)
7. Sleeve
8. Trim frame
