42

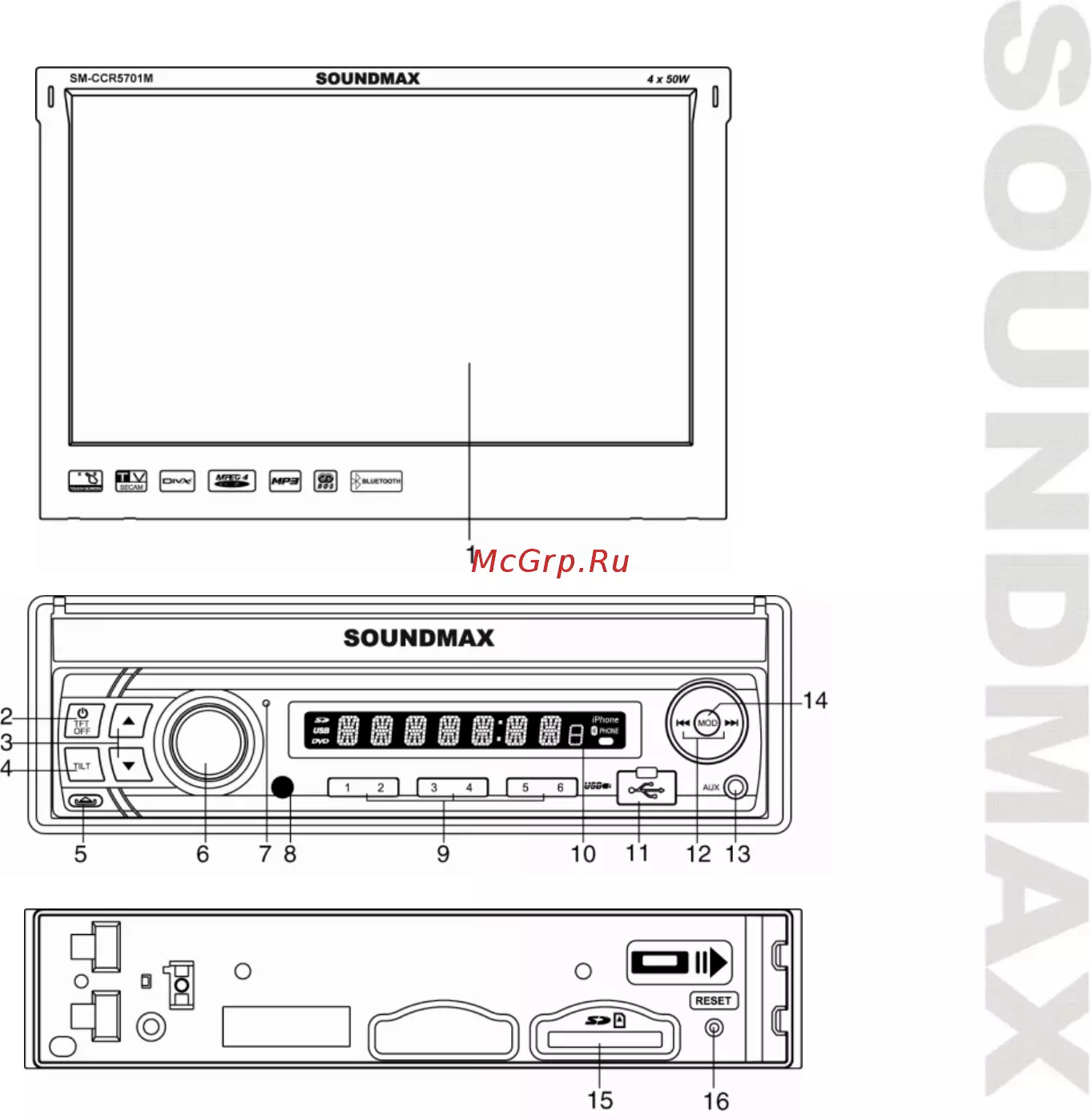

Аудиовидеовход
Аудиовидеовход представляет собой набор композитных входов, подключаемых к задней панели
устройства. Нажимайте кнопку MOD, чтобы выбрать режим AUX, через который будет вестись работа
подключаемых устройств, таких как DVD, медиаплееры и другие. Обратитесь к схеме соединений для
более подробной информации.
Вход для камеры заднего вида
Вход BACK CAM вход (желтый) предназначен для подключения камеры заднего вида для облегчения
парковки. Для начала необходимо подсоединить провод фонаря заднего хода (фиолетовый-белый) к
коробке передач, чтобы камера активировалась каждый раз, как включалась задняя передача.
Обратитесь к схеме соединений для более подробной информации.
Видеовыход
Выход VIDEO OUT (желтый) предназначен для подключения внешних мониторов. Обратитесь к своему
дилеру за информацией о типах поддерживаемых автомобильных мониторов.
Линейный выход
Линейные выходы RCA служат для подключения усилителей, эквалайзеров, или других аудиоустройств,
требующих выхода на предусилитель. (красный=правый, белый=левый).
