Русский | 51
Bosch Power Tools 2 609 006 973 | (27.11.13)
Для точной оценки вибрационной нагрузки в течение
определенного временного интервала нужно учитывать
также и время, когда инструмент выключен или, хотя и
включен, но не находится в работе. Это может значитель-
но сократить нагрузку от вибрации в расчете на полное ра-
бочее время.
Предусмотрите дополнительные меры безопасности для
защиты оператора от воздействия вибрации, например:
техническое обслуживание электроинструмента и рабо-
чих инструментов, меры по поддержанию рук в тепле, ор-
ганизация технологических процессов.
Заявление о соответствии
С полной ответственностью мы заявляем, что описанный
в разделе «Технические данные» продукт соответствует
нижеследующим стандартам или нормативным докумен-
там: EN 60745 согласно положениям Директив
2011/65/EU, 2004/108/ЕС, 2006/42/EС.
Техническая документация (2006/42/EС):
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
27.11.2013
Сборка
Установка защитных устройств
Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.
Указание: При поломке шлифовального круга во время
работы или при повреждении устройств крепления защит-
ного кожуха/электроинструмента электроинструмент дол-
жен быть немедленно направлен в сервисную мастер-
скую, адреса см. раздел «Сервис и консультирование на
предмет использования продукции».

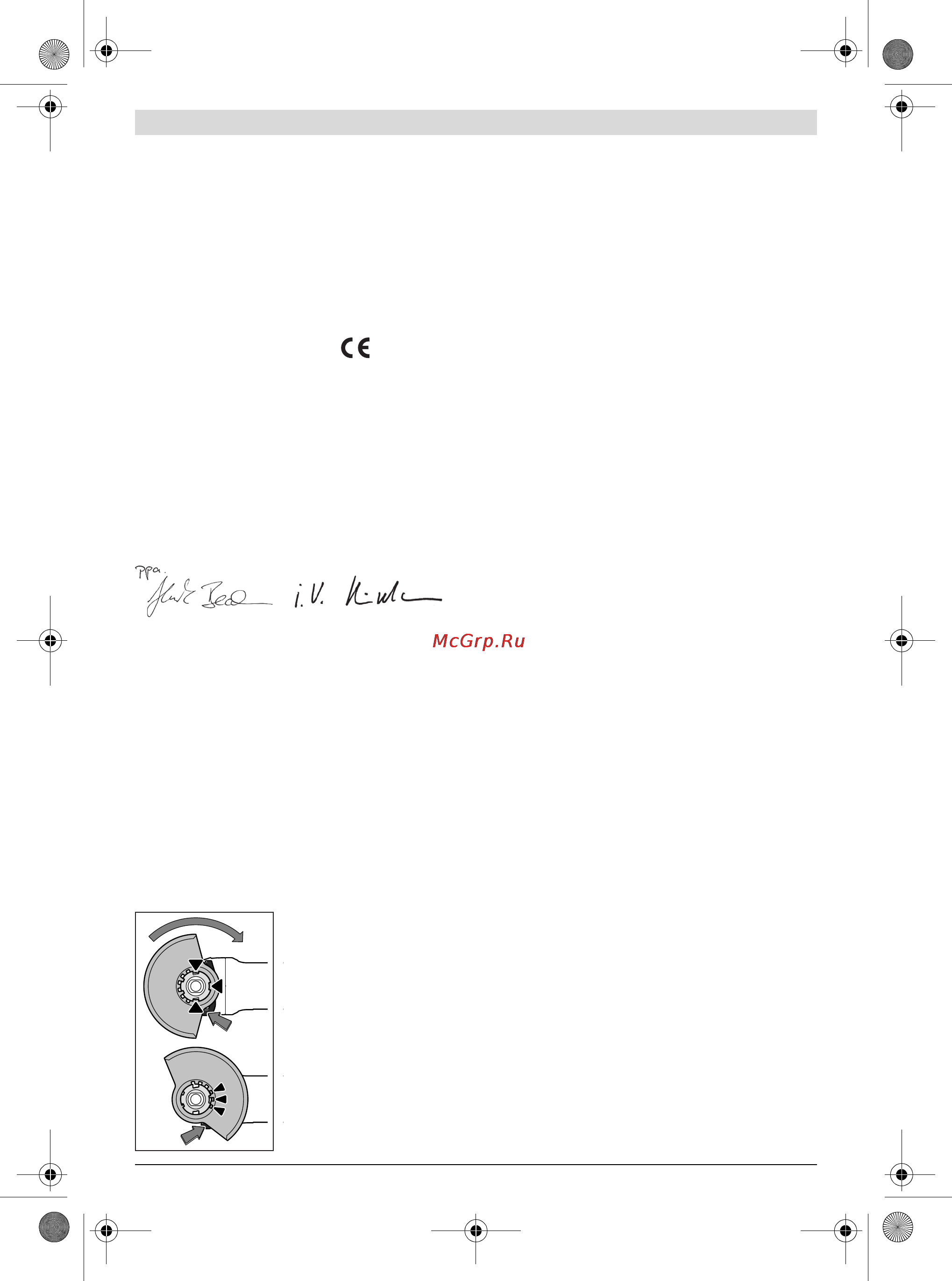

Защитный кожух для шлифования
Установите защитный кожух 7
на посадочную поверхность
электроинструмента так, чтобы
кулачки кодирования кожуха
совпали с посадочной повер-
хностью. Нажмите и держите
при этом рычаг разблокировки
1.
Прижав, посадите защитный ко-
жух 7 на шейку шпинделя, что-
бы буртик на кожухе сел на фла-
нец электроинструмента, и по-
верните защитный кожух до
слышимого фиксирования.
Установите защитный кожух 7 в соответствии с требовани-
ями рабочего процесса. Для этого придавите рычаг раз-
блокировки 1 вверх и поверните защитный кожух 7 в же-
лаемое положение.
Устанавливайте защитный кожух 7 всегда таким
образом, чтобы все 3 красных кулачка рычага раз-
блокировки 1 зашли в соответствующие отверстия
защитного кожуха 7.
Установите защитный кожух 7 так, чтобы исключал-
ся выброс искр в направлении оператора.
Защитный кожух 7 должен поддаваться повороту
только после задействования рычага разблокиров-
ки 1! В противном случае электроинструмент нель-
зя больше использовать и его нужно сдать в серви-
сную мастерскую.
Указание: Кулачки кодирования 7 гарантируют установку
только подходящего к электроинструменту защитного ко-
жуха.
Защитный кожух для отрезания
Для резки с помощью связанных абразивов всегда
используйте защитный кожух для отрезания 12.
Для резки камня обеспечьте достаточный отсос пы-
ли.
Защитный кожух для отрезания 12 монтируется так же,
как и защитный кожух для шлифования 7.
Защитный кожух для отрезания с направляющими са-
лазками
Защитный кожух для отрезания с направляющими салаз-
ками 19 монтируется так же, как и защитный кожух для
шлифования 7.
Дополнительная рукоятка
Пользуйтесь электроинструментом только с допол-
нительной рукояткой 5.
Привинтите дополнительную рукоятку 5 справа или слева
от редукторной головки в зависимости от способа работы.
Защитный щиток руки
Для работ с резиновой шлифовальной тарелкой 15
или с чашечной и дисковой щеткой, или с лепестко-
вым шлифовальным кругом устанавливайте защит-
ный щиток для руки 14.
Закрепляйте защитный щиток 14 дополнительной рукоят-
кой 5.
Установка шлифовальных инструментов
Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.
Не прикасайтесь к шлифовальным и отрезным кру-
гам, пока они не остынут. Круги очень нагреваются во
время работы.
Очищайте шлифовальный шпиндель 6 и все монтируемые
части.
Перед зажатием и отвинчиванием абразивного инстру-
мента задействуйте кнопку фиксации шпинделя 2 для его
фиксирования.
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ETM9
OBJ_BUCH-2003-003.book Page 51 Wednesday, November 27, 2013 2:52 PM
