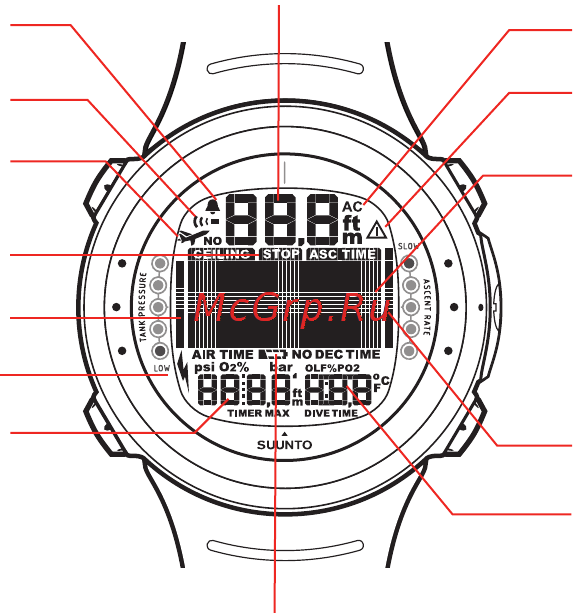

ГЛАВА 3. ИНТЕРФЕЙС ПОЛЬЗОВАТЕЛЯ SUUNTO
U
P
D
O
W
N
S
E
L
E
C
T
M
O
D
E
Значок запрета
авиаперелетов
No-Fly Icon
Символ «Внимание!»
для дайвера
Полосковый индикатор
скорости подъема
Индикатор сигнала
тревоги при погружении
Индикатор ежедневного
будильника
Предупреждение о низком
напряжении батареи
Фактическая глубина
Полосковый индикатор
давления в баллоне
Индикатор
беспроводной передачи
Дата
Время второго
часового пояса
Максимальная глубина
O
2
% (режим Nitrox)
Время
Давление в баллоне
Индикатор активного
состояния контакта воды
Дисплей текущего времени
Индикатор режима
Бездекомпрессионный
предел времени
Полное время подъема
Глубина потолка
Время запаса по воздуху
Индикатор остановки безопасности/
глубоководной остановки
Время до следующего погружения
Время запрета авиаперелетов
График насыщения тканей
Дисплей секунд
Секундомер
День недели
Время погружения
Номер погружения
Температура
PO
2
(режим Nitrox)
OLF% (режим Nitrox)
20
