JVC TH-A25 [10/48] Подключение аудио видео устройств
![JVC TH-A25 [10/48] Подключение аудио видео устройств](/views2/1013665/page10/bga.png)
8
COMPOSITE
RGB
L
R
REAR
AUDIO IN
DIGITAL IN
OPTICAL
AUX
1
Ïåðâûå øàãè
Ïîäêëþ÷åíèå aóäèî/âèäåî óñòðîéñòâ
Перед началом подключения обесточьте все устройства.

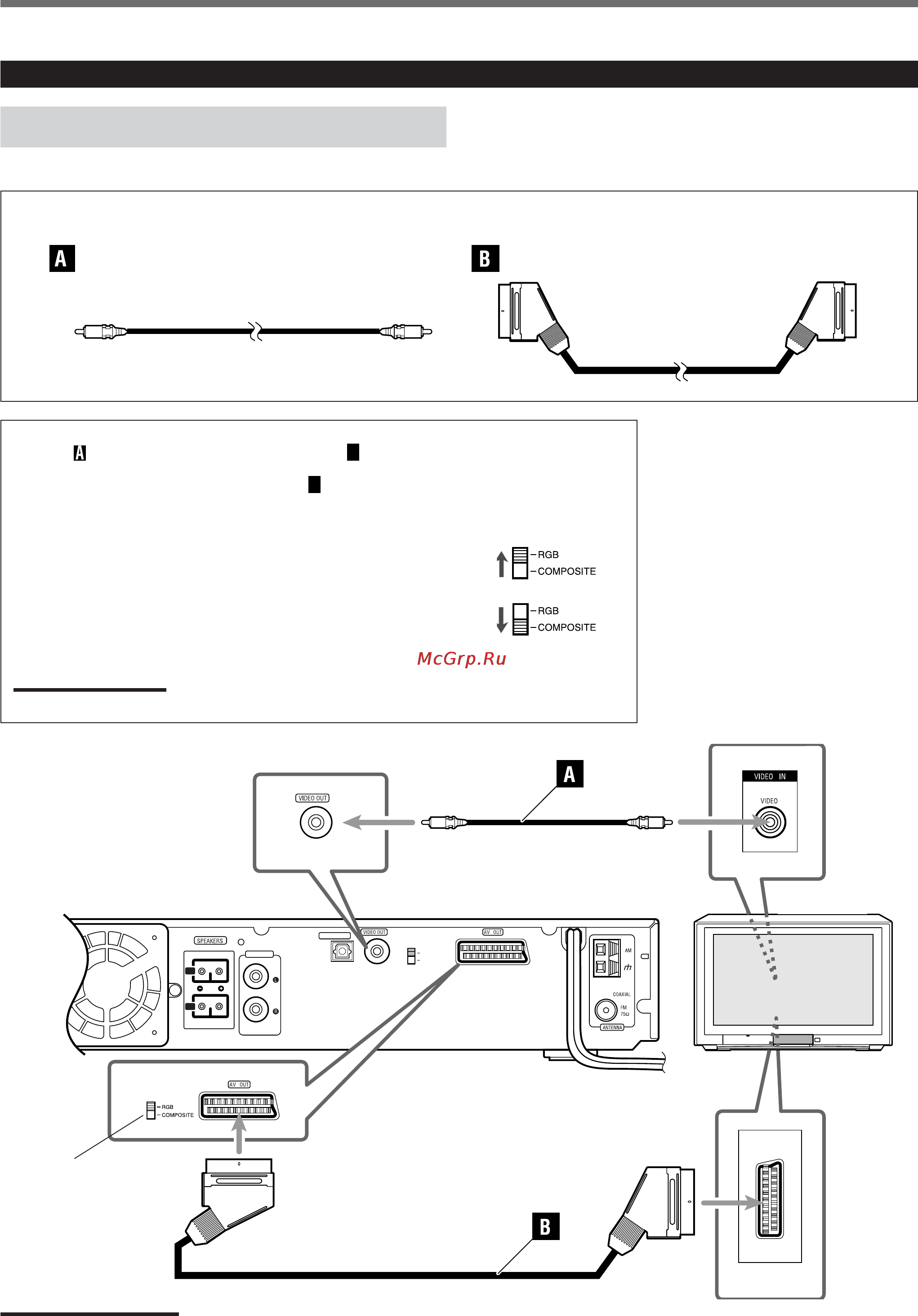

Ïîäêëþ÷åíèå òåëåâèçîðà
Кабель SCART не входит в комплект к этому устройству.
Воспользуйтесь кабелем, полученным с другим устройством, или приобретите его в магазине электроники.
Видео кабель (входит в комплект) Кабель SCART (не входит в комплект)
Вы можете подключить телевизор как при помощи композитного видео
кабеля (
), так и при помощи кабеля SCART (
B
).
При использовании кабеля SCART (
B
)
Прежде чем изменить положение переключателя RGB/
COMPOSITE, отключите питание этой системы и Вашего
телевизора.
• Если Ваш телевизор оборудован входом RGB, установите
переключатель RGB/COMPOSITE на задней части
устройства в положение “RGB”. При этом качество
изображения будет более высоким.
• Если Ваш телевизор не оборудован входом RGB, установите
переключатель RGB/COMPOSITE в положение“COMPOSITE”.
Примечание:
Выход AV OUT этого устройства не совместим с сигналом S-VIDEO.
Центральный блок
Переключатель
RGB/COMPOSITE
Примечание:
Разъем SCART на задней панели устройства помечен как “AV OUT”. Несмотря на это, данный разъем предназначен только
для вывода видео сигналов. Аудио сигналы через этот разъем не выводятся.
Телевизор
1-9.pmd 01.09.03, 15:298
