JVC TH-A25 [7/48] Подключение антенны fm

JVC TH-A25 [7/48] Подключение антенны fm
5
COMPOSITE
RGB
L
R
CENTER
WOOFERFRONT
L
R
REAR
AUDIO IN
DIGITAL IN
OPTICAL
AUX
IMPEDANCE
WOOFER:MIN 3
FRONT/CENTER
MIN 6
REAR
MIN 6
1
2
3

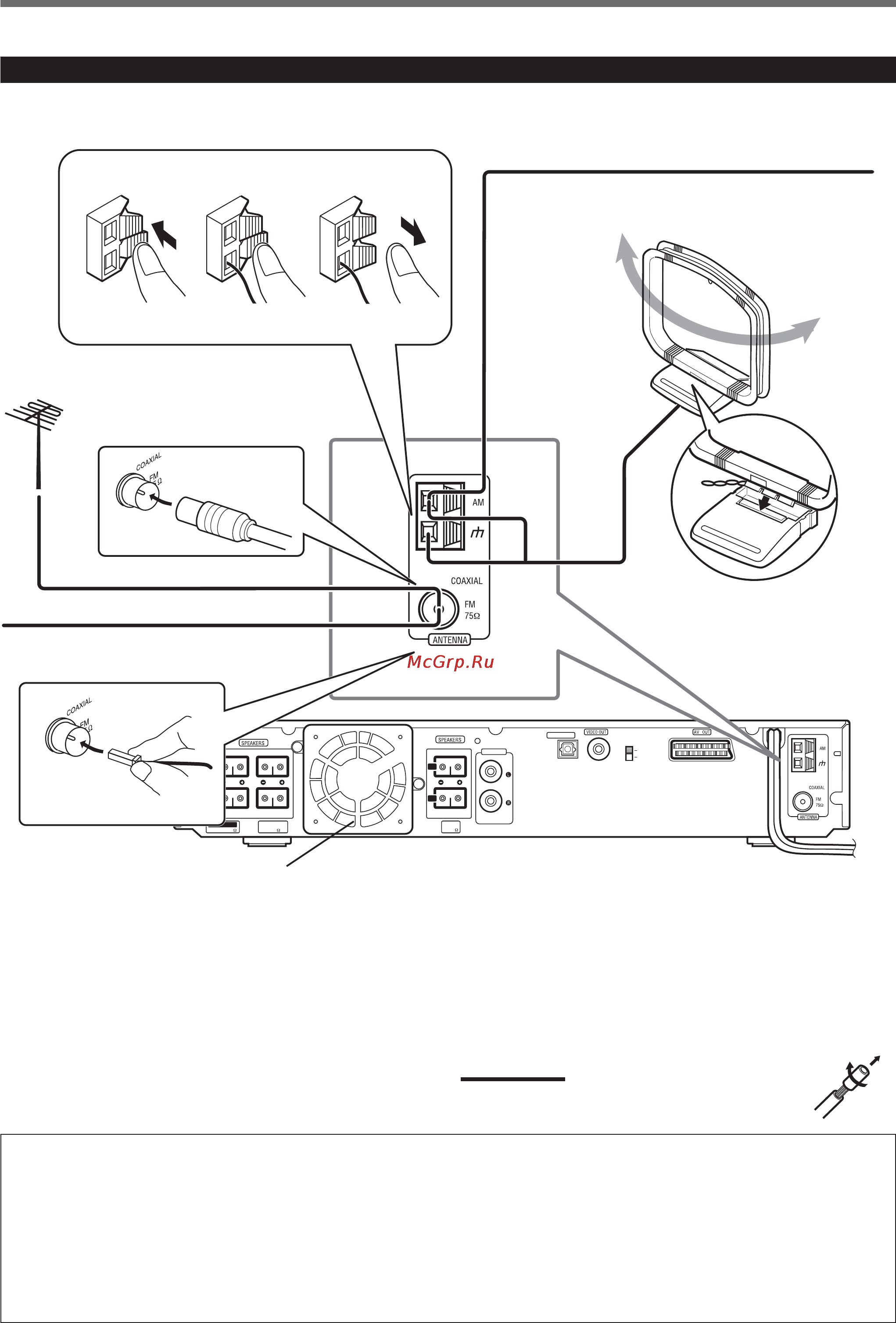

Ïîäêëþ÷åíèå àíòåíí FM è ÀÌ
При низком качестве приеме АМ подключите одиночный
провод с виниловым покрытием (не входит в комплект).
Рамочная антенна АМ (входит в комплект)
При низком качестве приеме FM
подключите уличную антенну FM
(не входит в комплект).
Антенна FM (входит в комплект)
Прикрепите рамочную
антенну АМ к основанию,
продев зубцы на рамке в
отверстия на основной части.
Вентилятор
Центральный блок
Ïîäêëþ÷åíèå àíòåííû FM
Подключите полученную в комплекте антенну FM к
разъему COAXIAL FM 75 Ω в качестве временной меры.
Растяните полученную в комплекте антенну FM
горизонтали.
• При низком качестве приема подключите внешнюю
антенну. Перед подключением коаксиального кабеля
75 Ω (с разъемом стандартного типа) отсоедините
полученную в комплекте антенну FM.
(“О вентиляторе” см. ниже)
Ïîäêëþ÷åíèå àíòåííû ÀÌ
Подключите полученную в комплекте рамочную антенну к
разъемам АМ и H терминалам. Поворачивайте антенну
для достижения оптимального приема.
• При низком качестве приема подключите уличный
одиночный провод, покрытый винилом, к разъему AM.
(При этом не отключайте рамочную антенну АМ.)
Примечание:
Если провод антенны АМ покрыт винилом,
удалите его, как показано на иллюстрации.
О вентиляторе
На задней панели устройства расположен вентилятор,
предназначенный для предотвращения перегрева
устройства. Вентилятор начинает вращение
автоматически, когда температура внутри устройства
поднимается.
Из соображений безопасности соблюдайте следующие
меры предосторожности.
• Убедитесь в том, что вокруг центрального блока
свободно циркулирует воздух. Плохая вентиляция
может привести к перегреву и повреждению
центрального блока.
• Не загораживайте вентилятор, а также вентиляционное
отверстия (если они заблокированы газетой, куском
ткани и пр., отвод тепла будет затруднен).
• Не допускайте контакта проводов динамиков с
вентилятором.
