3

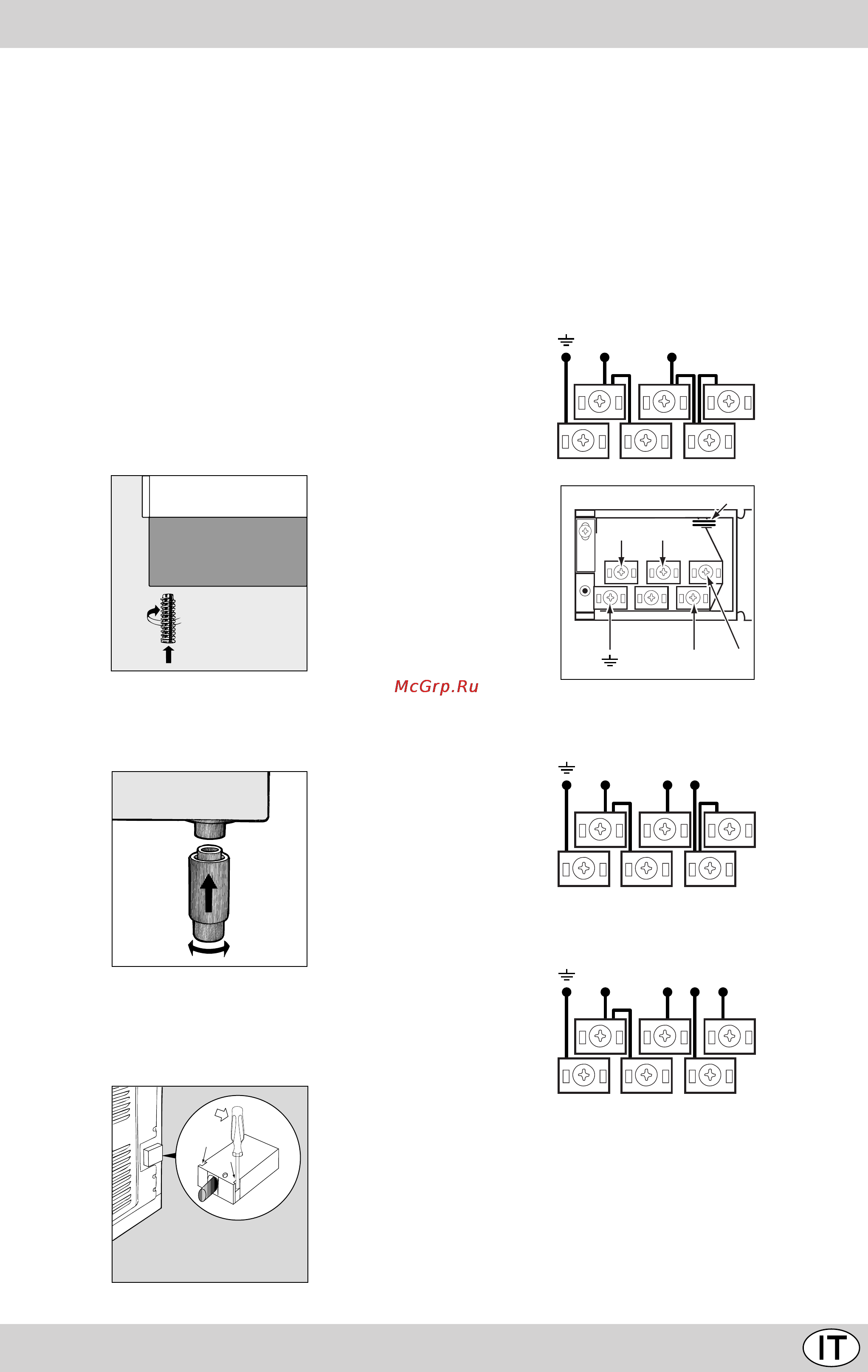

Installazione
Le istruzioni che seguono sono rivolte all’installatore qua-
lificato affinché compia le operazioni di installazione,
regolazione e manutenzione tecnica nel modo più corret-
to e secondo le norme in vigore.
Importante: qualsiasi intervento di regolazione, manu-
tenzione etc. deve essere eseguito con l’elettrodomesti-
co elettricamente disinserito.
Posizionamento
La cucina è predisposta con grado di protezione contro i
riscaldamenti eccessivi di tipo X, è pertanto possibile l’in-
stallazione a fianco di mobili la cui altezza non superi quella
del piano di lavoro.
Livellamento (presente solo su alcuni modelli)
Nella parte inferiore dell’apparecchio si trovano 4 piedini
di sostegno regolabili con viti che permettono di migliora-
re il livellamento dell’apparecchio, se necessario. E’ indi-
spensabile che l’apparecchio sia posizionato in modo
uniforme.
Montaggio gambe (presente solo su alcuni modelli)
Vengono fornite delle gambe da montare ad incastro sot-
to la base della cucina.
Montaggio cavo di alimentazione
Apertura morsettiera:
• Servendosi di un cacciavite, fare leva sulle linguette
laterali del coperchio della morsettiera;
• Tirare ed aprire il coperchio della morsettiera.
Per la messa in opera del cavo eseguire le seguenti ope-
razioni:
• svitare la vite del serracavo e le viti dei contatti
Nota: i ponticelli vengono predisposti dalla Fabbrica
per il collegamento a 230V monofase (fig. A).
• per effettuare i collegamenti elettrici delle fig. C e fig.
D, utilizzare i due ponticelli alloggiati dentro la scatola
(fig. B - riferimento "P")
• fissare il cavo di alimentazione nell’apposito fermacavo
e chiudere il coperchio.
NL
230V 1N~
H07RN-F 3x4 CEI-UNEL 35364
1
3
2
4
5
Fig. A
N
L2
L3
L1
P
Fig. B
NL2L1
400V 2N~
H05RR-F 4x2.5 CEI-UNEL 35363
1
3
2
4
5
Fig. C
NL3L1L2
400V 3N~
H05RR-F 5x2.5 CEI-UNEL 35363
1
3
2
4
5
Fig. D
Collegamento del cavo di alimentazione alla rete
Montare sul cavo una spina normalizzata per il carico in-
dicato sulla targhetta caratteristiche, nel caso di collega-
mento diretto alla rete è necessario interporre tra l’appa-
recchio e la rete un interruttore omnipolare con apertura
minima fra i contatti di 3 mm. dimensionato al carico e
rispondente alle norme in vigore (il filo di terra, di colore
giallo-verde, non deve essere interrotto dall’interruttore).
Il cavo di alimentazione deve essere posizionato in modo
