32
Телевизоры с разъемами аудио/видео
См. также руководство пользователя телевизора или видеомагнитофона.
1. Перед началом подключения выключите все устройства.

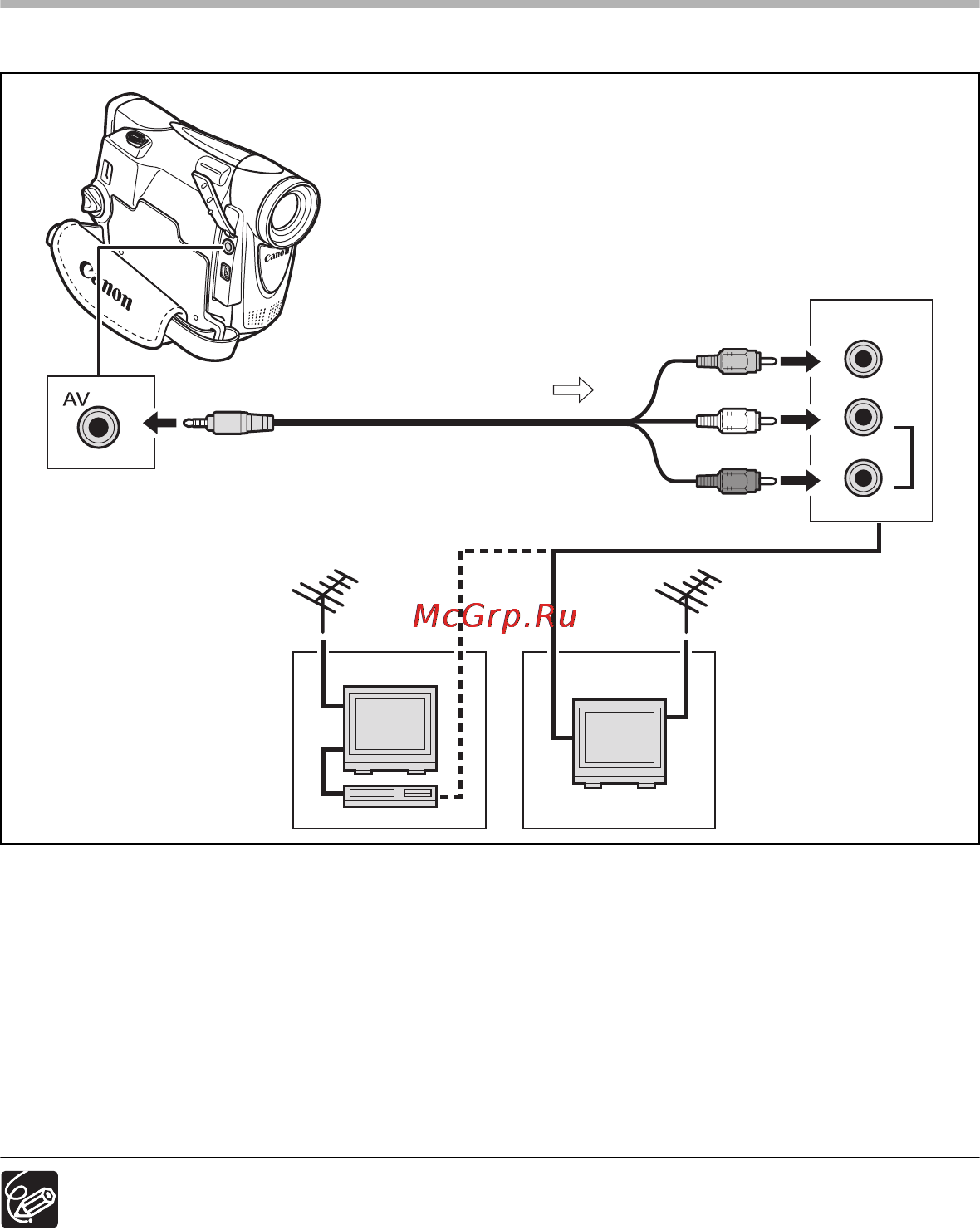

2. Подключите стереофонический видеокабель STV-250N к разъему AV видеокамеры
и к аудио/видео разъемам телевизора/видеомагнитофона.
Подсоедините белый штекер к белому аудиоразъему L (левый), красный штекер к красному
аудиоразъему R (правый) и желтый штекер к желтому видеоразъему VIDEO.
3. При подключении к телевизору установите переключатель входа в положение
VIDEO. При подключении к видеомагнитофону установите переключатель входа
вположение LINE.
Для питания видеокамеры рекомендуется использовать сеть переменного тока.
VIDEO
AUDIO
L
R
Направление передачи сигнала
Стереофонический видеокабель STV-250N
(входит в комплект поставки)
