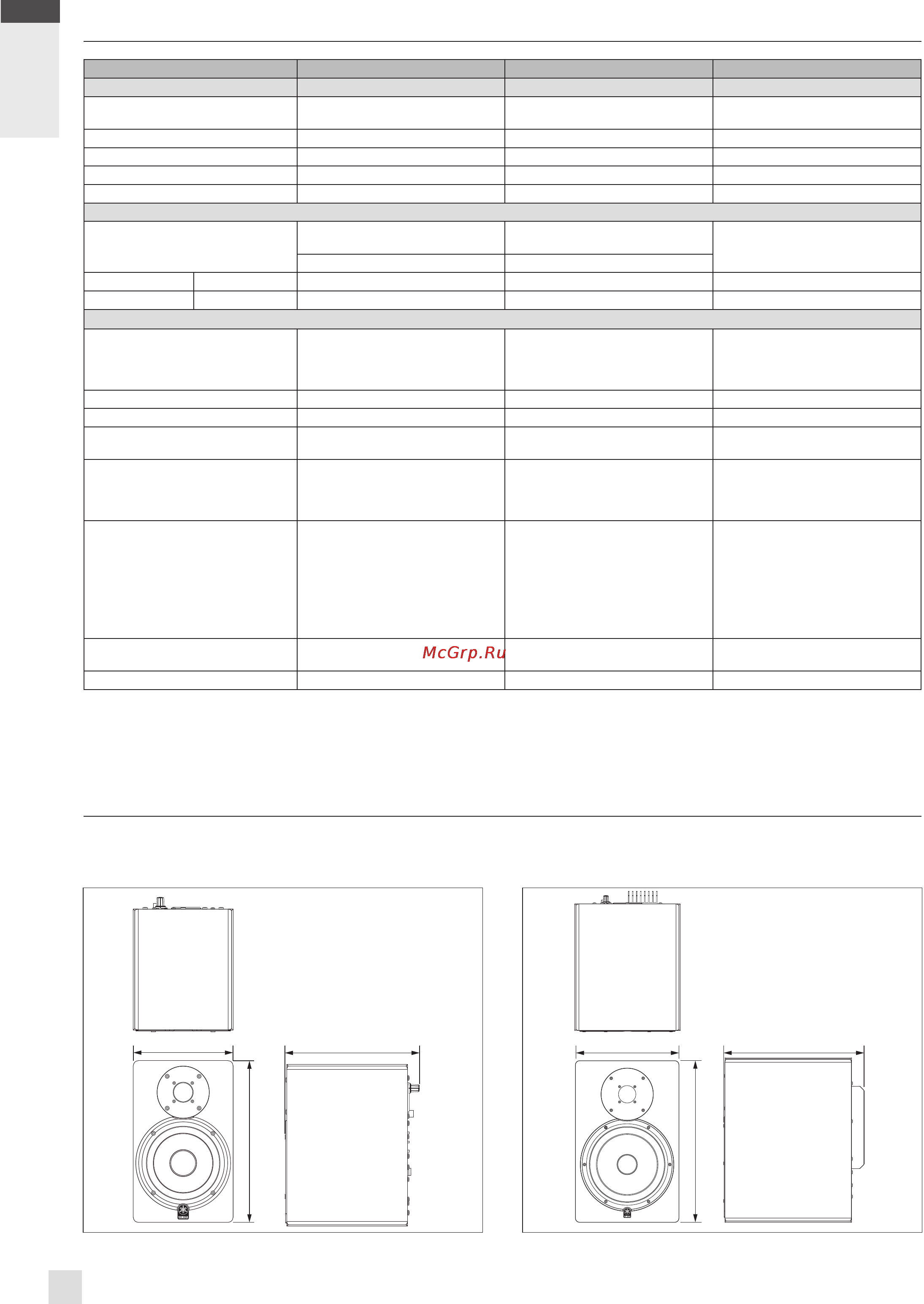

Yamaha HS80M [14/16] Габаритные размеры
![Yamaha HS80M [14/16] Габаритные размеры](/views2/1013861/page14/bge.png)
Русский
14
HS80M/HS50M/HS10M Руководство пользлвателя
HS50M
165 (6-1/2") 222 (8-3/4")
268 (10-9/16")
HS80M
250 (9-13/16")
332 (13-1/16")
390 (15-3/8")
МОДЕЛЬ HS50M HS80M HS10W
ОБЩИЕ ХАРАКТЕРИСТИКИ
Тип
2-полосный активный усилитель с
двойным усилением
2-полосный активный усилитель с
двойным усилением
Активный сабвуфер
Частота кроссовера 3 кГц 2 кГц —
Общая частотная характеристика 55 Гц - 20 кГц (-10 дБ) 42 Гц - 20 кГц (-10 дБ) 30 Гц - 180 Гц (-10 дБ)
Габаритные размеры (Ш х В х Г) 165 х 268 х 222 мм 250 х 390 х 332 мм 300 х 350 х 386 мм
Вес 5,8 кг 11,3 кг 12,5 кг
СЕКЦИЯ ГРОМКОГОВОРИТЕЛЯ
Компоненты
НЧ: конус 12,7 см (с магнитным
экранированием)
НЧ: конус 20,3 см
конус 20,3 см
ВЧ: купол 2 см ВЧ: купол 2,5 см
Корпус Тип с фазоинвертором с фазоинвертором с фазоинвертором
Материал MDF MDF MDF
СЕКЦИЯ УСИЛИТЕЛЯ
Выходная мощность
Общая: 70 Вт (динамическая
мощность)
(НЧ: 45 Вт, 4 Ом)
(ВЧ: 25 Вт, 8 Ом)
Общая: 120 Вт (динамическая
мощность)
(НЧ: 75 Вт, 4 Ом)
(ВЧ: 45 Вт, 8 Ом)
150 Вт, 4 Ом (динамическая мощность)
Входная чувствительность/импеданс -10 дБн/10 кОм -10 дБн/10 кОм -10 дБн/10 кОм
Выходная чувствительность/импеданс — — -10 дБн/10 кОм
Входные разъемы (параллельные)
1 : типа XLR-3-31 (сбалансированные)
2 : PHONE (сбалансированные)
1 : типа XLR-3-31 (сбалансированные)
2 : PHONE (сбалансированные)
1 : типа XLR-3-31 (сбалансированные)
2 : PHONE (сбалансированные)
Выходные разъемы — —
1 : типа XLR-3-32 (сбалансированные)
х 1 (EXT SUB)
2 : типа XLR-3-32 (сбалансированные)
x 2 (L и R)
Органы управления
Регулятор LEVEL (+4 дБ, с фиксацией
по центру).
Переключатель LOW CUT (FLAT
(Равномерно)/80/100 Гц 12 дБ/октава).
ЭКВАЛАЙЗЕРЫ
: MID (+/–2 дБ на 2 кГц)
: HIGH (+/–2 дБ на ВЧ).
: ROOM CONTROL (0/-2/-4 дБ до 500 Гц).
Регулятор LEVEL (+4 дБ, с фиксацией
по центру).
Переключатель LOW CUT (FLAT
(Равномерно)/80/100 Гц 12 дБ/октава).
ЭКВАЛАЙЗЕРЫ
: MID (+/–2 дБ на 2 кГц)
: HIGH (+/–2 дБ на ВЧ).
: ROOM CONTROL (0/-2/-4 дБ до 500 Гц).
Регулятор LEVEL.
Переключатель PHASE : NORM./REV.
Регулятор HIGH CUT : 80 -120 Гц (с
фиксацией по центру).
Регулятор LOW CUT : 80 - 120 Гц (с
фиксацией по центру).
Переключатель LOW CUT (ON (Вкл.)/
OFF (Выкл.)).
Индикатор
Включение : белый светодиодный
индикатор
Включение : белый светодиодный
индикатор
Включение : белый светодиодный
индикатор
Энергопотребление 45 Вт 60 Вт 70 Вт
Технические характеристики
Габаритные размеры
Единица
измерения: мм
Единица
измерения: мм
