Yamaha HS80M [9/16] Добавление в систему сабвуфера
![Yamaha HS80M [9/16] Добавление в систему сабвуфера](/views2/1013861/page9/bg9.png)
Русский
9
HS80M/HS50M/HS10M Руководство пользлвателя
R
C
LFE
RS
LS
L
30˚30˚
100
120˚100 120˚
\ Установите регулятор LEVEL на HS50M или на HS80M, приблизительно на 12 часов, что соответствует номинальному
уровню входного сигнала приблизительно +4 дБ. При использовании HS50M, установите регулятор LEVEL HS10W
примерно на 10 часов. При использовании HS80M, установите регулятор LEVEL HS10W примерно на 11 часов.
Впоследствии можно по мере надобности точно подстроить регулятор LEVEL HS10W. Также можно отрегулировать
уровень выходного сигнала HS50M/HS80M для достижения нужного относительного баланса с сабвуфером.
\ Начните регулировку с центральной позиции (она снабжена защелкой и соответствует частоте HPF около 100 Гц)
регулятора HIGH CUT. Чтобы добиться наиболее плавной интеграции с громкоговорителями HS50M/HS80M, частоту
среза HIGH CUT можно отрегулировать позднее.
\ Установите переключатель LOW CUT на HS10W в положение «ON» (вкл.). Установите регулятор частоты среза LOW CUT
в положение, соответствующее нужному уровню низких частот.
\ Установите переключатель LOW CUT на HS50M/HS80M в положение «FLAT».
\ При установке в положение «-2 dB» переключатель EQ MID на HS50M/HS80M несколько ослабляет частоты
среднего диапазона, чтобы обеспечить «смягченное» звучание, которое лучше подходит для прослушивания или
продолжительных сессий мониторинга. Для точного мониторинга, однако, следует установить переключатель MID в
положение «0».
\ Установите переключатель ROOM CONTROL в соответствии с расположением громкоговорителей до ближайшей стены
(см. выше «Близость к стенам и углам»).
\ Для точного мониторинга установите переключатель HIGH TRIM в положение «0». Если Вы желаете слегка снизить
уровень низких частот при слишком ярком звучании, установите переключатель в положение «-2 dB».
Точная настройка стереосистемы с сабвуфером
Добавление в систему сабвуфера
Даже если не планируется установка системы объемного звука, добавление сабвуфера может дать реальное
преимущество при стереофоническом микшировании. Несмотря на то, что Вы не слышите низкочастотные звуки, ничто не
мешает добиться их высококачественного звучания. Расширенная с помощью хорошего сабвуфера область низких частот
может помочь улучшить общее качество звуковых миксов.
Расположение сабвуфера может быть не таким четким, как для основных громкоговорителей, поскольку частоты ниже
200 Гц — в рабочем диапазоне сабвуфера — не обладают направленностью. Иначе говоря, слух не способен различить
источник таких низких частот, поэтому теоретически сабвуфер можно расположить в любой точке помещения. В реальности
же будет хорошо расположить сабвуфер на полу, где-либо между главными (фронтальными) громкоговорителями, на том же
расстоянии от позиции слушателя, что и главные громкоговорители, однако он не должен оказаться в «мертвой» точке.
Настройка для системы объемного звука
Если Вы собираетесь микшировать объемный звук, то очевидно,
Вам потребуется система мониторинга объемного звука. Для
системы объемного звука 5.1, например, понадобится добавить
один громкоговоритель центрального канала и два тыловых
громкоговорителя к стереосистеме с сабвуфером, описанным
в предыдущем разделе. Давайте рассмотрим, два главных
громкоговорителя плюс один громкоговоритель центрального
канала и два тыловых громкоговорителя – в общей сложности
пять громкоговорителей, и «.1», соответствующее сабвуферу. Все
представлено и учтено!

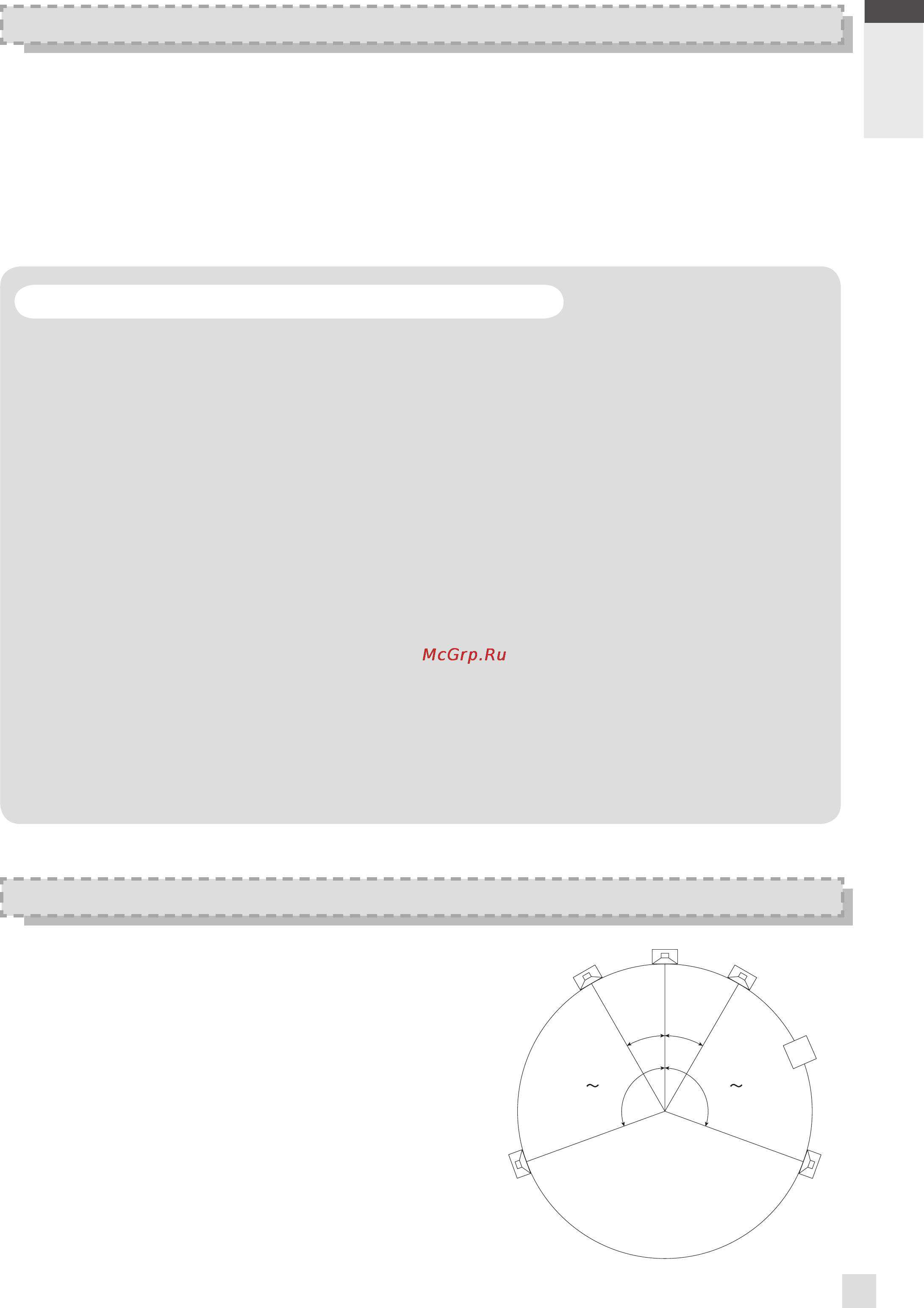

В соответствии со спецификацией ITU (Международного
телекоммуникационного союза) для систем объемного звука 5.1,
главные фронтальные громкоговорители располагаются под
углом 60° равностороннего треугольника относительно описанной
ранее позиции слушателя, а тыловые громкоговорители должны
располагаться на том же расстоянии от позиции слушателя, однако под
углом от 100° до 120°, как это показано на диаграмме.
Л
ЛТ ПТ
САБВУФЕР
Ц
П
