Русский
12
HS80M/HS50M/HS10M Руководство пользлвателя
HS80M, HS50M
ROOM CONTROL
HIGH TRIM
+2dB
+2dB
0dB
0dB
-2dB
-2dB
0dB
-2dB
-4dB
+2dB
0
-2dB
0
-2dB
-4dB
+2dB
0
-2dB
-10dB
+4dB
1
2
MID EQ
ROOM
CONTROL
HIGH
TRIM
LOW CUT
FLAT
80Hz
100Hz
MID EQ
LOW CUT
OFF
INPUT
LEVEL
POWER
ON
AC IN
2kHz
3kHz
500Hz
100Hz
80Hz
FLAT
MIN
+2dB
+2dB
0dB
0dB
-2dB
-2dB
0dB
-2dB
-4dB
2kHz
2kHz
500Hz
100Hz
FLAT
80Hz
ROOM CONTROL
HIGH TRIM
MID EQ
LOW CUT
HS50MHS80M
!
"
#
$
%
&
'
(

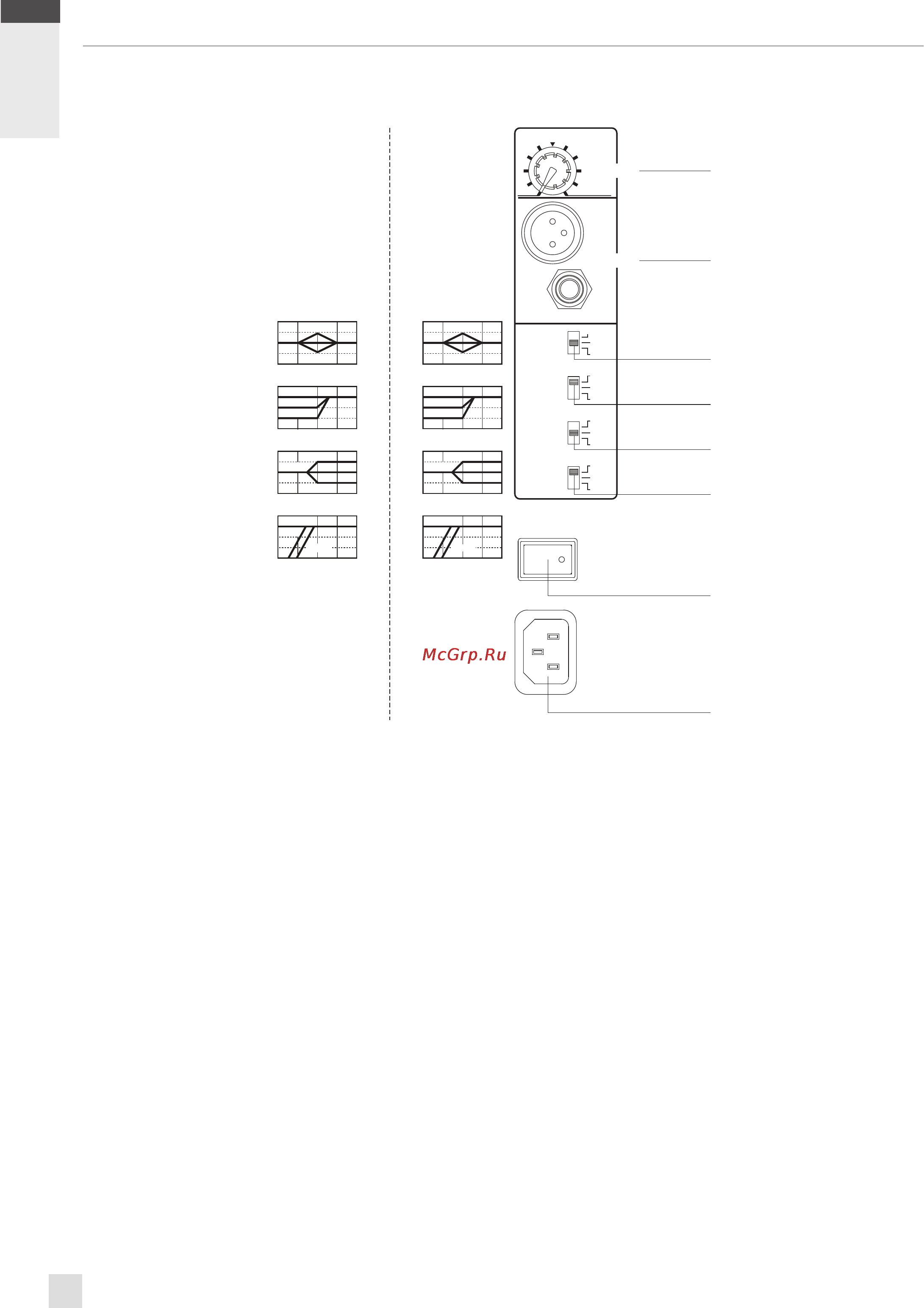

Задняя панель
Выключатель POWER
Включает и выключает громкоговоритель. При включении
подсвечивается индикатор настройки на передней панели.
Регулятор LEVEL
Для регулировки общего уровня выходного сигнала.
Разъем INPUT 1/2
Это сбалансированные входные разъемы XLR типа и
телефонного типа.
w
ЗАПРЕЩАЕТСЯ подключать одновременно разъемы
XLR типа и телефонного типа. Пожалуйста, пользуйтесь
соединением только одного типа.
Переключатель MID EQ
Регулирует уровень в диапазоне средних частот. При
установке в положение «0» формируется равномерная
частотная характеристика. При установке в положение «+2
dB» частоты среднего диапазона усиливаются на 2 дБ. При
установке в положение «–2» эти же частоты подавляются
на 2 дБ (значение центральной частоты составляет 2 кГц).
Переключатель ROOM CONTROL
Устраняет превышение в области низких частот, вызванное
отражениями от потолка, пола и стен. При установке в
положение «0» формируется равномерная частотная
характеристика. При установке в положение «–2 dB»
частоты ниже 500 Гц подавляются на 2 дБ. При установке в
положение «–4 dB» частоты ниже 500 Гц подавляются на 4
дБ.
Переключатель HIGH TRIM
Регулирует уровень в диапазоне высоких частот.
HS50M: При установке в положение «0» формируется
равномерная частотная характеристика.
При установке в положение «+2 dB» частоты
выше 3 кГц усиливаются на 2 дБ. При установке
в положение «–2 dB» частоты выше 3 кГц
подавляются на 2 дБ.
HS80M: При установке в положение «0» формируется
равномерная частотная характеристика.
При установке в положение «+2 dB» частоты
выше 3 кГц усиливаются на 2 дБ. При установке
в положение «–2 dB» частоты выше 3 кГц
подавляются на 2 дБ.
Переключатель LOW CUT
Срез диапазона низких частот. При установке в положение
«80 Hz» частоты ниже 80 Гц срезаются. При установке
в положение «100 Hz» срезается диапазон частот ниже
100 Гц.
Разъем AC IN
Для подсоединения сетевого шнура из комплекта
поставки. Сначала подсоедините сетевой шнур к
громкоговорителю, а затем вставьте вилку сетевого шнура
в розетку электросети переменного тока.
