Gorenje GI532INI [42/52] Установка прибора с защитой от опрокидывания
![Gorenje GI532INI [42/52] Установка прибора с защитой от опрокидывания](/views2/1138839/page42/bg2a.png)
325438
Для предотвращения опрокидывания прибор можно
закрепить с помощью специального кронштейна.
Перед креплением установите и выровняйте прибор с
помощью регулируемых ножек (см. раздел «Выравнивание и
дополнительная подставка»).

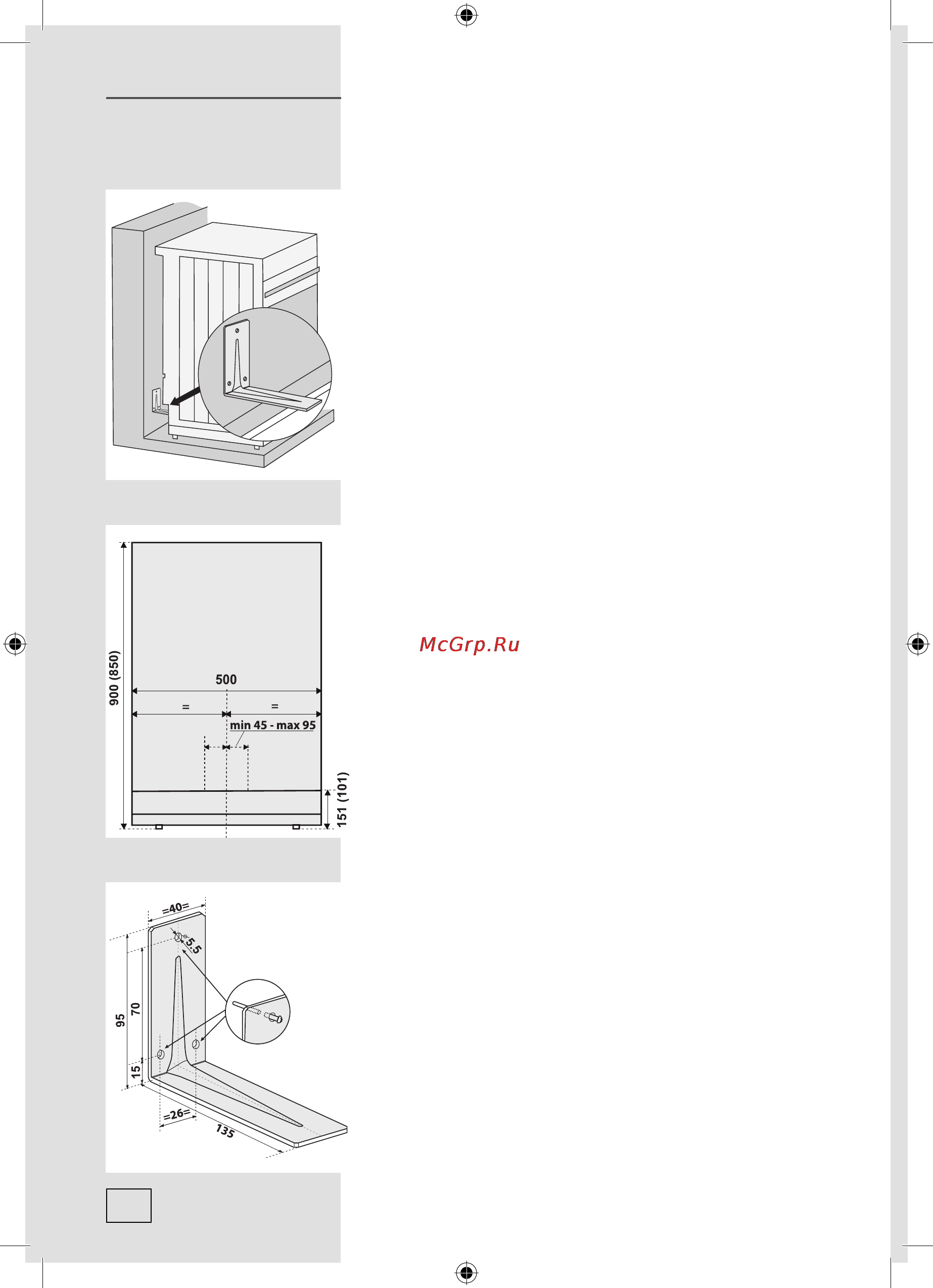

Для справки используйте рис. 2, где указаны размеры
монтажа с помощью кронштейна при полностью закрученных
регулируемых ножках.
Следите, чтобы кронштейн был в указанной области.
• Выберите
место для установки и придвиньте прибор к
стене.
• Извлеките ящик.
• Через отверстие в нижней части прибора поставьте на
стене отметку середины прибора и отметку на расстоянии
от 45 до 95 миллиметров влево или вправо от центра
прибора (рис. 2).
• Прислоните кронштейн короткой стороной к отметке на
стене. Длинной стороной кронштейн должен опираться
на
верхнюю часть профиля на задней стенке прибора (рис. 1).
• Через отверстие в нижней части прибора отметьте
расположение трех отверстий диаметром 5,5 миллиметров,
которые находятся на короткой части кронштейна,
прислоненной к стене (рис. 3).
• Отодвиньте прибор, просверлите отверстия в отмеченных
местах и вставьте пластиковые дюбели, прилагаемые в
комплекте.
• Прикрутите кронштейн прилагаемыми в
комплекте винтами.
• Установите прибор на ранее выбранное место, вставьте и
задвиньте ящик.
ПРИМЕЧАНИЯ
- Размеры, приведенные в скобках, относятся к установке с
кронштейном без дополнительной подставки.
- Если прилагаемые в комплекте винты и дюбели не
обеспечивают надежный монтаж кронштейна, используйте
другой крепежный материал, который обеспечит основное
предназначение кронштейна — защиту от опрокидывания.
рис
. 1
Установка прибора
с защитой от
опрокидывания
рис. 2
рис. 3
42
325438_ru.indd 42325438_ru.indd 42 11.12.2014 12:46:2311.12.2014 12:46:23
