Gorenje GI532INI [45/52] Элементы настройки на другой вид газа
![Gorenje GI532INI [45/52] Элементы настройки на другой вид газа](/views2/1138839/page45/bg2d.png)
325438
После настройки на другой вид газа поверх
данных с заводскими настройками на заводской
табличке приклейте наклейку с обозначением
новых настроек. Проверьте функциональность и
герметичность прибора.
Во время настройки следите, чтобы электрические
провода, капилляр термостата и термоэлементы
не оказались в области выхода газа.
• Регуляционные винты малого расхода горелок находятся
на панели управления в отверстиях за переключателями.
Варочная поверхность
• Снимите с варочной поверхности решетки и горелки
вместе с крышками.
• Снимите переключатели на панели управления.
Форсунки

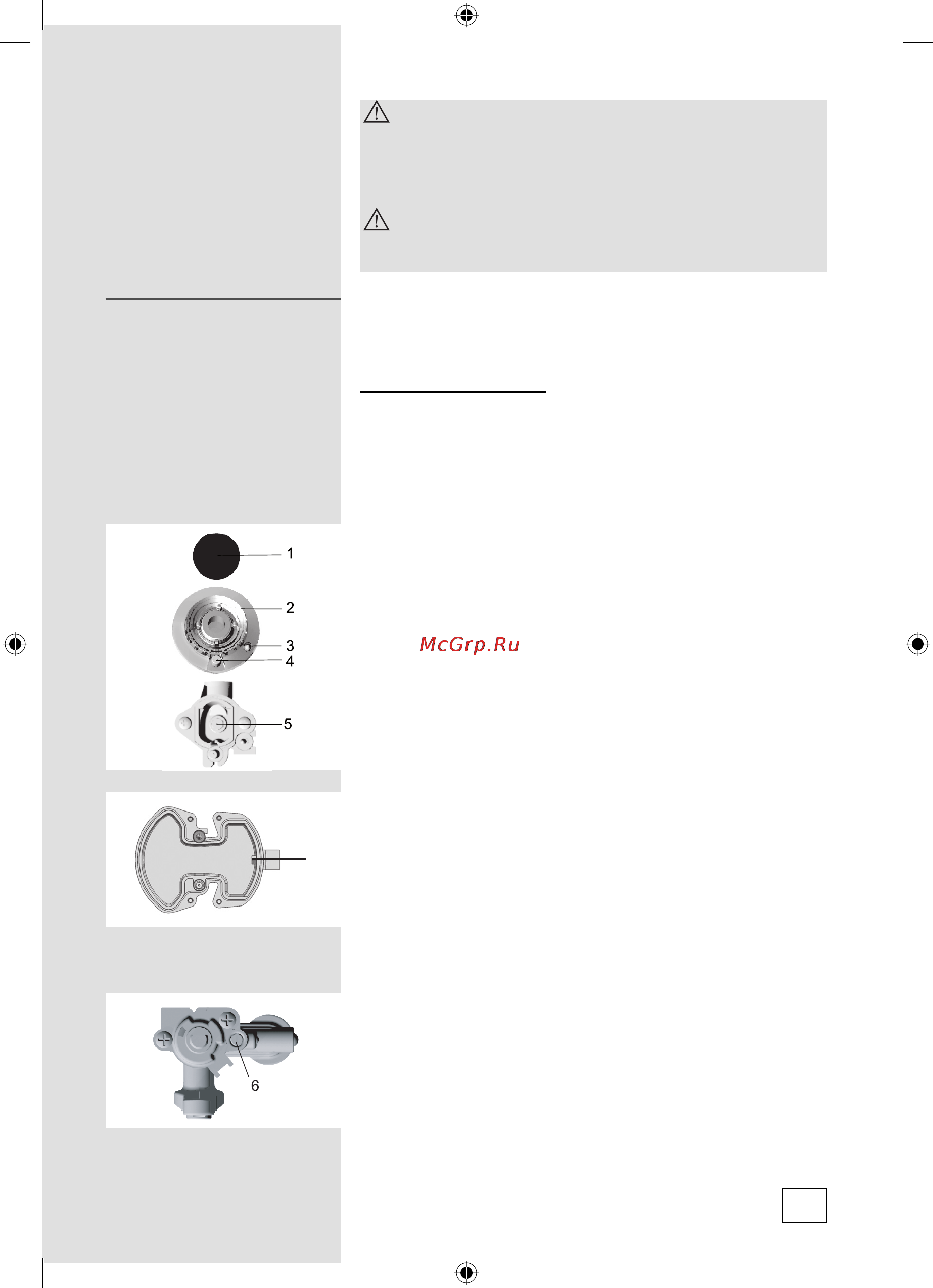

Горелка варочной поверхности (рис. 1)
1 Крышка горелки
2 Рассекатель горелки
3 Термоэлемент (в горелках с газ-контролем, в некоторых
моделях)
4 Свеча электроподжига
5 Форсунка
Мини-вок
5 Форсунка
Регуляционные винты малого расхода
Горелка с газ-контролем (рис. 3)
6 Регуляционный винт малого расхода
Элементы настройки на
другой вид газа
5
45
325438_ru.indd 45325438_ru.indd 45 11.12.2014 12:46:2411.12.2014 12:46:24
