325438

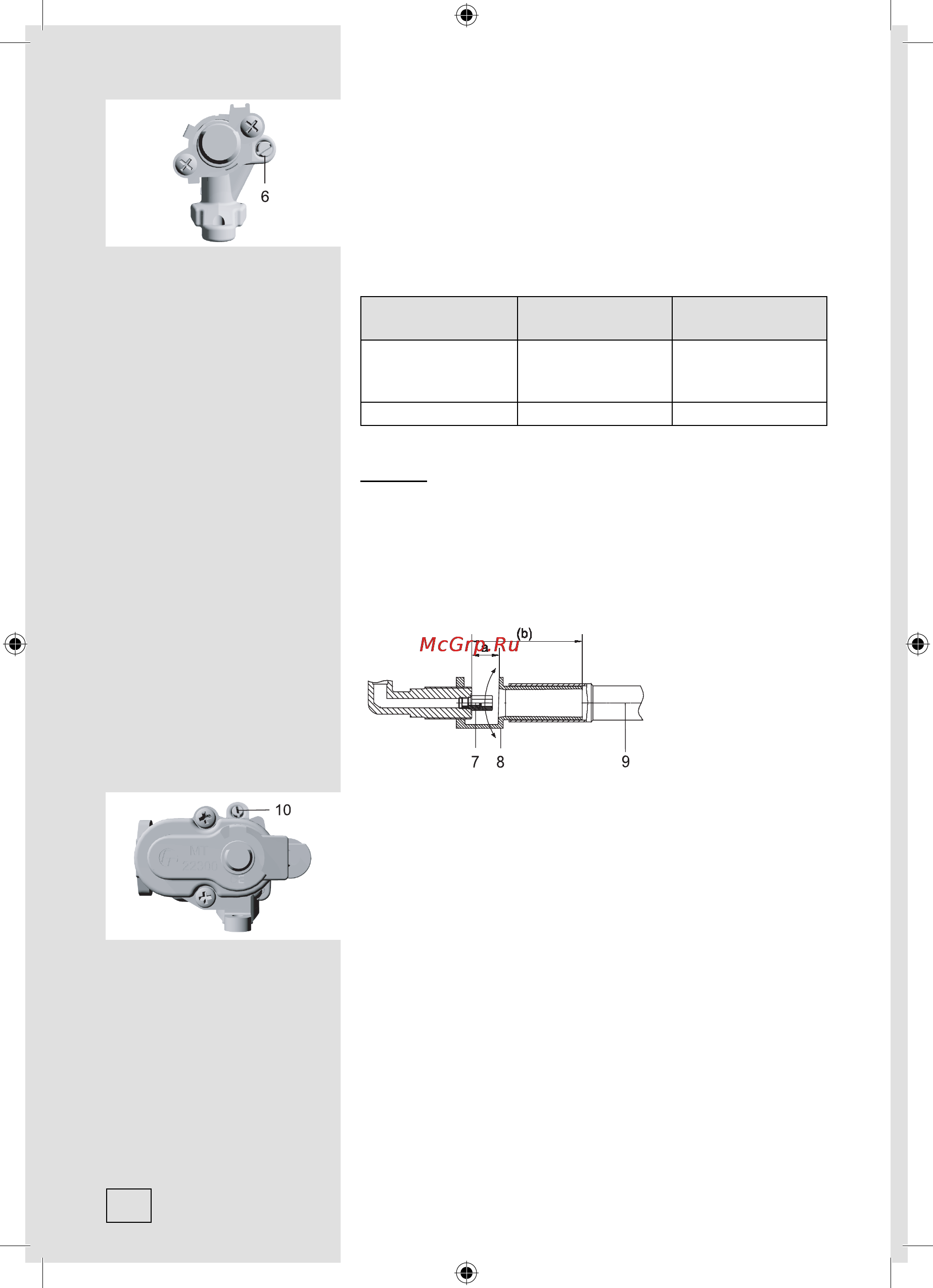

Горелка без газ-контроля (рис. 4)
6 Регуляционный винт малого расхода
Элементы, которые необходимо заменить или
oтрегулировать при переходе на другой вид газа
Горелка варочной
поверхности
№ рисунка
Обозначение
элемента
Номинальная
тепловая
мощность
1, 2 5
Малый расход 3, 4 6
Духовка
Горелка духовки (рис. 5)
При настройке горелки духовки на другой вид газа снимите
панель управления, выдвижное дно и горелку духовки
(открутите винты в передней части горелки и немного
потяните горелку вперед). Для доступа к форсунке горелки
духовки снимите заслонку..
7 Форсунка
8 Заслонка
9 Горелка духовки
Термостатированная горелка духовки (рис. 6)
10 Регуляционный винт малого расхода
46
325438_ru.indd 46325438_ru.indd 46 11.12.2014 12:46:2511.12.2014 12:46:25
