5

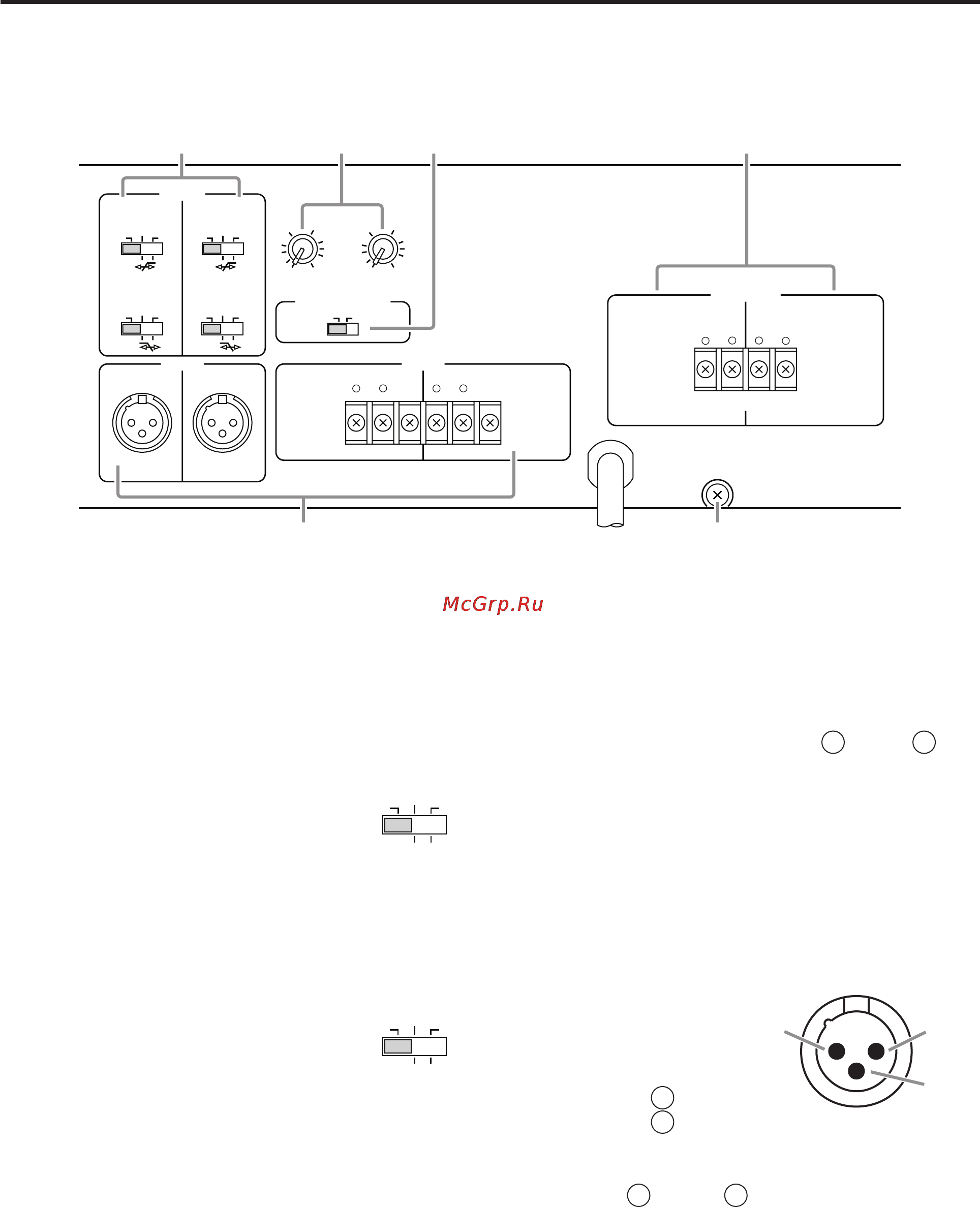

Задняя панель
FILTER
CHANNEL B CHANNEL A
INPUT
CHANNEL B CHANNEL A
INPUT
CHANNEL B CHANNEL A
SPEAKERS
CHANNEL B
70V = 32/CHANNEL
100V = 64/CHANNEL
CHANNEL A
GG
OUTPUT VOLTAGE
CHANNEL B CHANNEL A
LOW CUT LOW CUT
40Hz 40Hz
FFOFFO 80Hz 80Hz
HIGH CUT HIGH CUT
5kHz 5kHz
20
15
10
6
3
70V 100V
0
–dB
00
40
30
25
20
15
10
6
3
0
–dB
00
40
30
25
FFOFFO 10kHz 10kHz
+ +
+
+

Переключатели FILTER (CHANNEL A, B)
Независимые ВЧ/НЧ-обрезные фильтры
установлены на каналах A и B. Данные пере-
ключатели позволяют срезать нежелательные
частоты.
Переключатель LOW CUT
LOW CUT
40Hz
OFF 80Hz
80 Hz ......Срезает частоты ниже 80 Гц
на 1 дБ/октава.
40 Hz ......Срезает частоты ниже 40 Гц
на 1 дБ/октава.
OFF ........Отключает фильтр среза НЧ.
Переключатель HIGH CUT
HIGH CUT
5kHz
OFF 10kHz
10 kHz ....Срезает диапазон 10 кГц на 6дБ/ок-
тава.
5 kHz ......Срезает диапазон 5 кГц на 6дБ/окта-
ва.
OFF ........Отключает фильтр среза ВЧ.

Регуляторы громкости (CHANNEL A, B)
При помощи этих регуляторов устанавливаются
выходные уровни каналов A и B: - * дБ и 0 дБ.

Переключатель OUTPUT VOLTAGE
Устанавливает выходное напряжение линии:
100 В или 70 В.

Клеммы подсоединения громкоговори-
телей SPEAKERS (CHANNEL A, B)
Возможно применение объединяющего коне-
ктора.
Распайка следующая: сигнал
+
, земля
.
См.”Подсоединение громкоговорителей” на
стр. 6 для получения более подробной инфор-
мации о нагрузке сопротивления.

Входные клеммы INPUT (CHANNEL A, B)
На каналах A и B установлены балансные разъ-
емы.
Тип разъема XLR-3-31.
Распаиваются сле-
дующим образом
(IEC 6068):
Ножка 1 - земля,
 - сигнал
+
,
 - сигнал
.
Колодка
Сигнал
+
, сигнал
и земля (G).

Земляная клемма GND
Это клемма заземления. При повышенном
шуме заземлите винт или попробуйте подсо-
единиться к корпусу микшера или предусили-
теля.
1
2
3
Cold
GroundHot
