Установка в EIA стандартную стойку

При установке нескольких усилителей в одну стойку, не соблюдая правил вентиляции, выделяемое теп-

ло приведет к повышению температуры внутри корпуса и, как результат, к разбалансировке характерис-

тик. Особенно это касается стоек, в которых задняя крышка не снимается. В таком случае действуйте

согласно приведенным ниже инструкциям.

Стойка: Оставьте воздушный зазор не менее 10 см между стенками усилителя и стойки.

Вентилятор: Используйте вентилятор с воздушным потоком не менее 1.5 м/мин и не менее 5 ммHO

макс. статического давления.

Крепеж: В верхнее отделение установите вентилятор, а в пустой отсек между усилителями - вентиля-

ционную панель.

Пример крепления

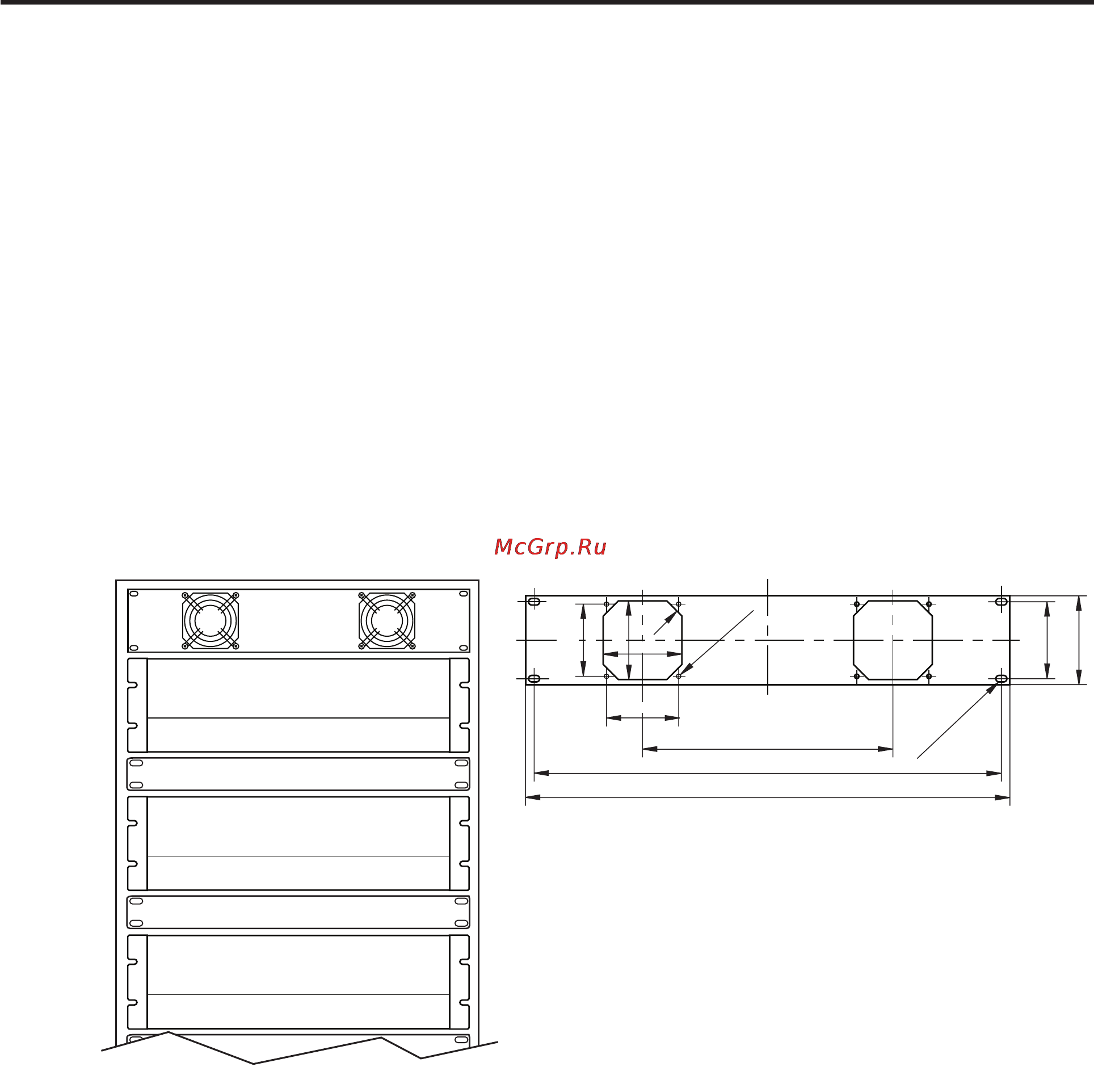

На рисунке ниже слева показан примерный вентиляционный набор (панель и два вентилятора) в верх-

ней секции стойки.

Справа - чертеж с предположительными размерами для двух вентиляторов.

4-6.

5 x

463

480

Единицы: мм

248

4-C15

4-ø4.

76.2

71.5

±0.1

71.5±0.1

XH150

Набор из двух

вентиляторов

ХН150

Пустая панель

ХН150

Пустая панель

ХН150



Установка стойки
