1. Выключите питание.

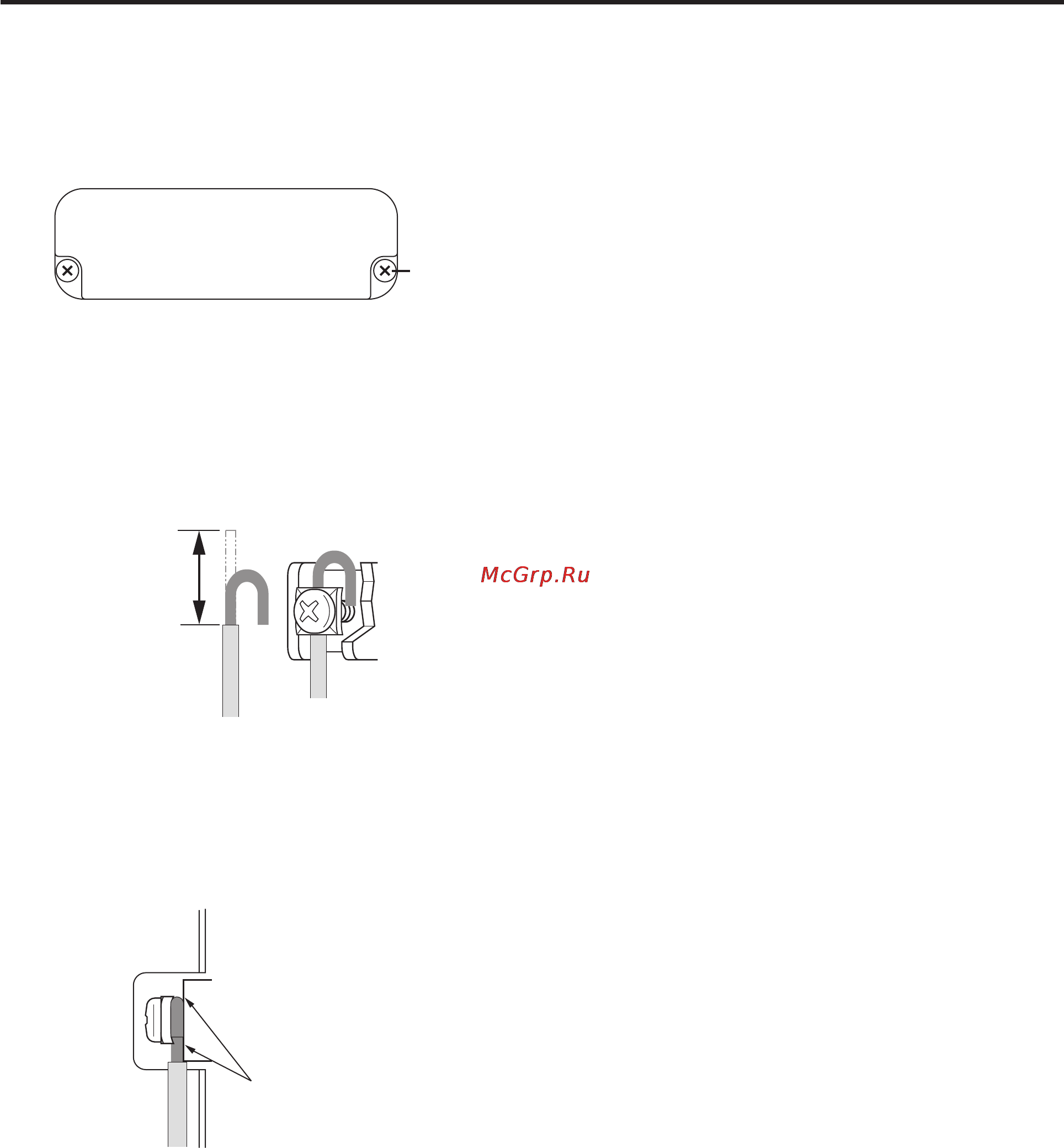

. Удалите винты крепящие кожух и снимите защит-

ную крышку на клеммах громкоговорителя.

Винт

. После снятия изоляции длиной приблизительно 15

мм на концах выходного кабеля вставьте оголен-

ные участки провода в клеммы усилителя и крепко

их закрутите. Подробно о полярности см. стр. 5.

15mm*

* Показан реальный размер

Обратите внимание, чтобы выходящие оголенные

провода не касались корпуса (шасси). Возможно

замыкание.

Провод не должен

касаться шасси

4. Заново установите защитную крышку над клемма-

ми.

Меры предосторожности при соединении
