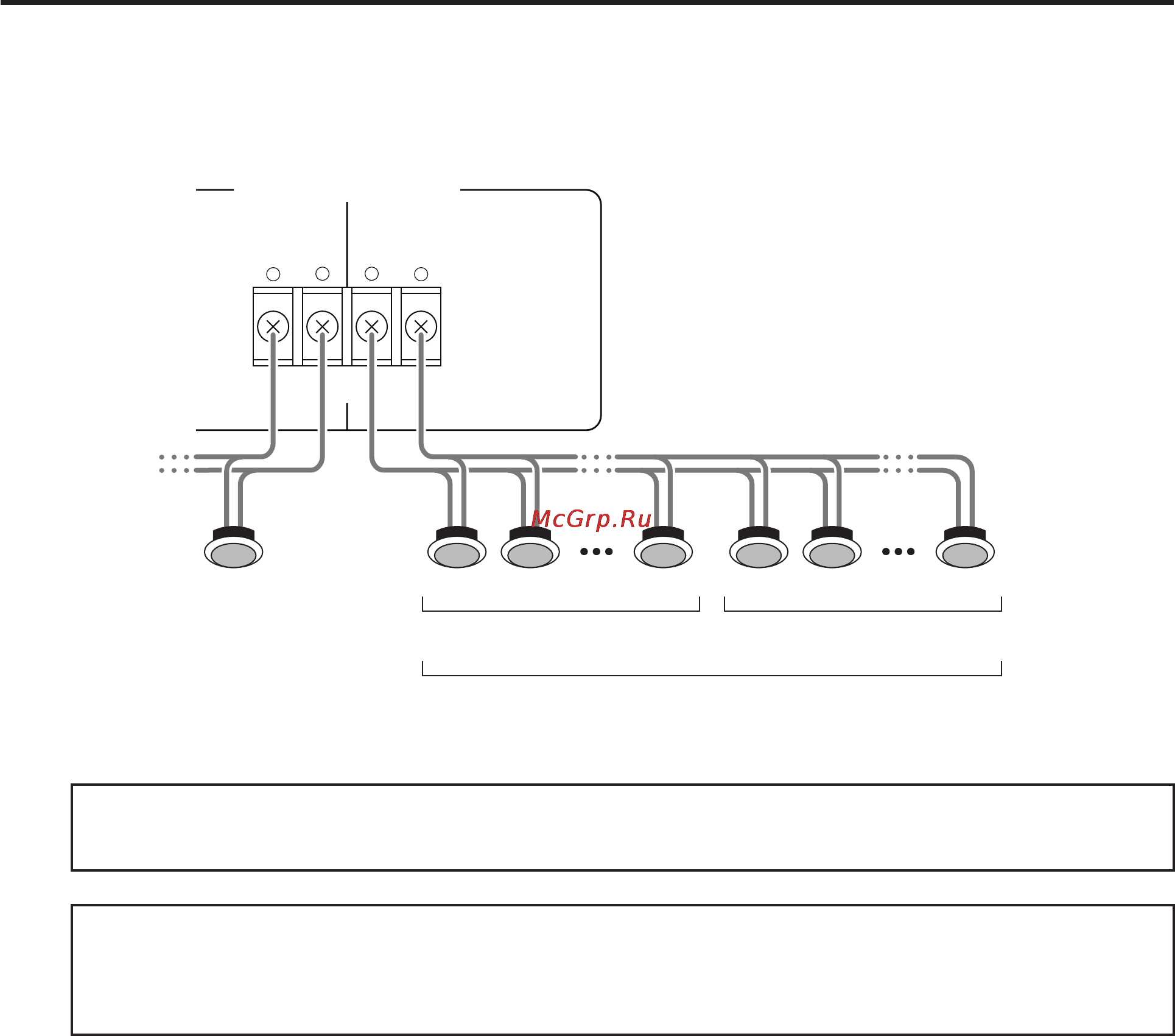

Вы можете также подсоединить громкоговорители с различной номинальной мощностью на один канал.

Например, десять громкоговорителей с номинальной мощностью 5 Вт и десять по 10 Вт (суммарная

мощность 150 Вт), как показано на рис. ниже:

70V = 32Ω/CHANNEL

100V = 64Ω/CHANNEL

– –

+ +

10 Вт x 10 штук (= 100 Вт)

Ном. мощность

10 Вт 10 Вт 10 Вт

5 Вт x 10 штук (= 50 Вт)

50 Вт + 100 Вт = 150 Вт

5 Вт 5 Вт 5 Вт

ГРОМКОГОВОРИТЕЛИ

КАНАЛ B КАНАЛ A

Примечание: Обратите внимание на то, чтобы громкоговорители поддерживали линейные напряже-

ния: 70 В или 100 В.

Примечание: К сожалению, нельзя подсоединять низкоомные громкоговорители прямо к XH150. Для

этого существуют переходные трансформаторы (например, Yamaha ST15). Подробнее см. инструк-

ции в паспорте трансформатора.
