Подсоединение громкоговорителей

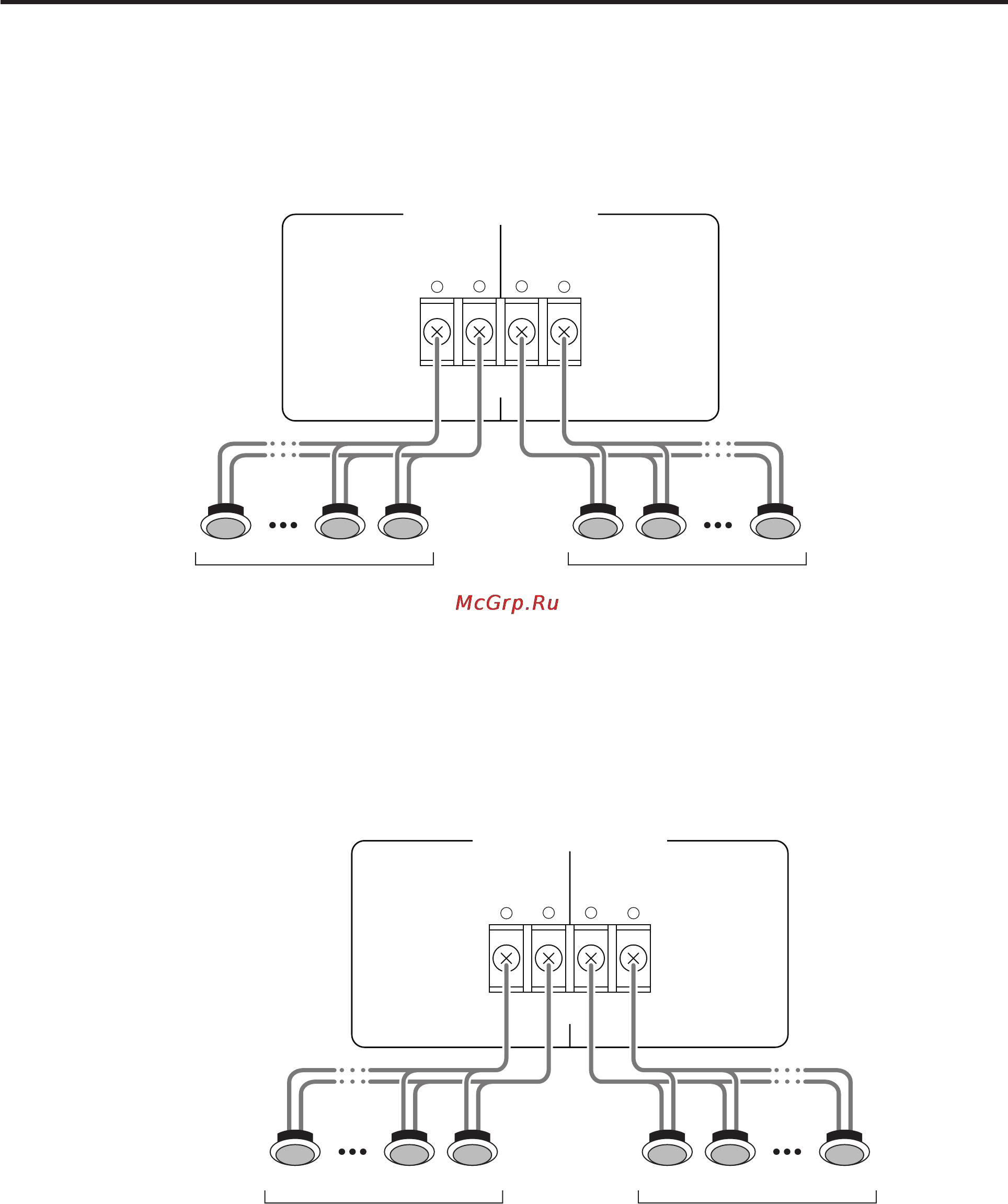

Серия XH150 позволяет подсоединить множество высокоомных громкоговорителей, которые парал-

лельно поддерживают линейный выход 70В или 100В. Количество громкоговорителей варьируется в за-

висимости от номинальной мощности. Общая номинальная мощность на канал может достигать 150 Вт.

ГРОМКОГОВОРИТЕЛИ

КАНАЛ B

70V = 32Ω/CHANNEL

100V = 64Ω/CHANNEL

КАНАЛ A

– –

+ +

Общая номинальная мощность до 150 Вт Общая номинальная мощность до 150 Вт

Например, при использовании динамиков с номинальной мощностью 15 Вт вы можете соединить до

десяти таких громкоговорителей. Можно, также, подсоединить громкоговорители с различной номи-

нальной мощностью так, как показано на рисунке ниже:

70V = 32Ω/CHANNEL

100V = 64Ω/CHANNEL

– –

+ +

15 Вт x 10 штук (= 150 Вт) 10 Вт x 15 штук (= 150 Вт)

15 Вт

Ном. мощность

15 Вт 15 Вт 10 Вт 10 Вт 10 Вт

ГРОМКОГОВОРИТЕЛИ

КАНАЛ B КАНАЛ A


