DIR-100 Коммутатор с поддержкой VLAN
2

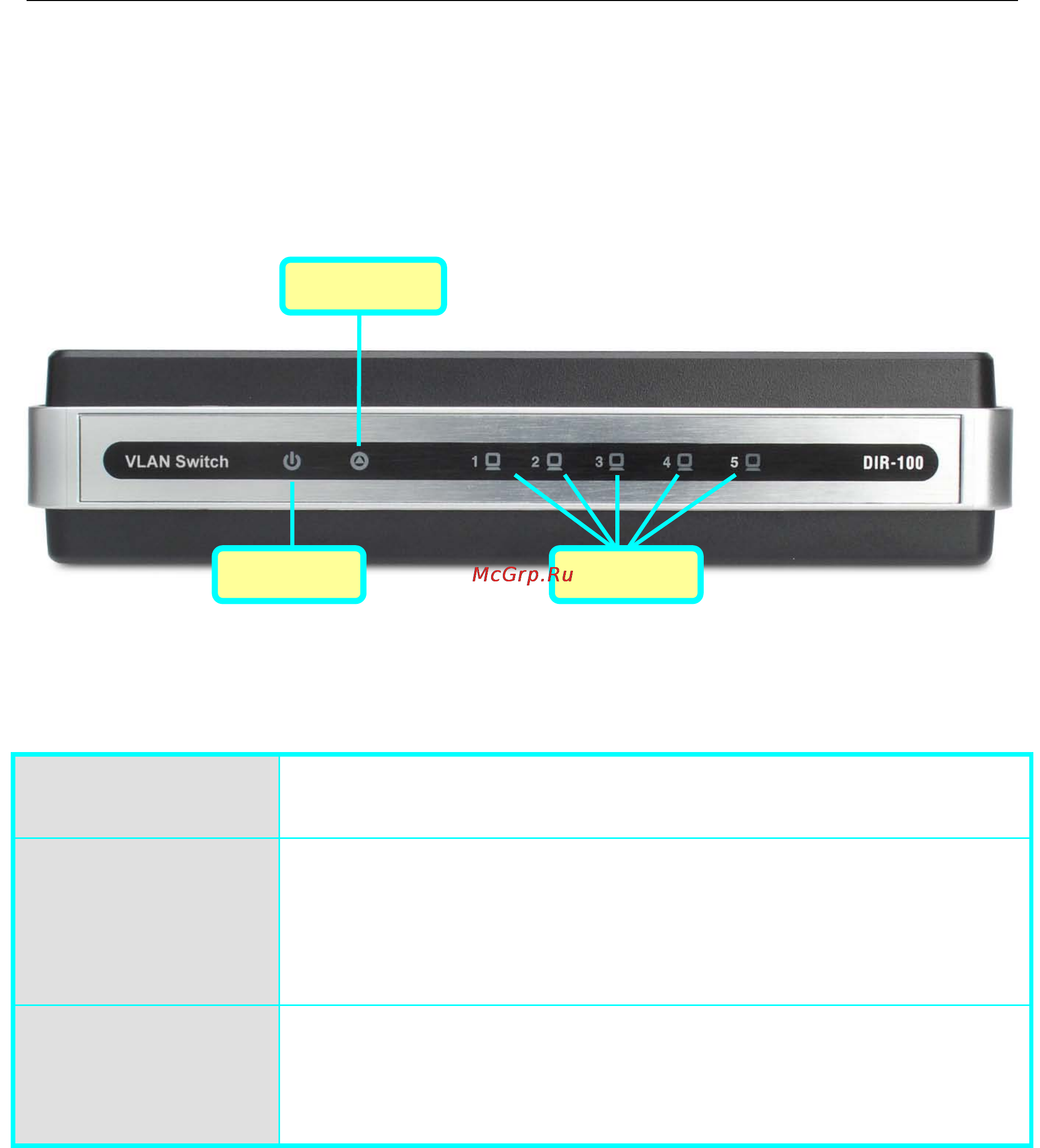

Передняя панель Коммутатора
Располагайте Коммутатор с поддержкой VLAN таким образом, чтобы были хорошо видны
светодиодные индикаторы на передней панели устройства.
Индикаторы на передней панели включают Power, Status и LAN для портов Ethernet.
Power (Питание)
Ровный зеленый свет индикатора указывает на то, что питание
устройства включено.
Status (Статус)
В самом начале при включении устройства этот индикатор
горит зеленым ровным светом, а затем начинает мигать в
нормальном режиме работы, когда устройство функционирует
надлежащим образом. Более длительный ровный зеленый
свет индикатора указывает на проблемы с устройством.
LAN
Эти индикаторы будут гореть ровным зеленым светом, когда
соединение LAN (Ethernet) установлено, и мигать зеленым
светом, когда существует активность на соответствующем
LAN-порту.
Status
LAN
Power
