D-Link DIR-100 Руководство по быстрой установке
Подключение маршрутизатора
A.
Подключите один конец адаптера питания к соответствующему разъему на
задней панели DIR-100, а другой конец подключите к розетке питания.
Индикатор Power (питание)
будет гореть зеленым светом, указывая, что питание
включено. Через несколько секунд индикатор Status (Статус) начн
ет мигать
зеленым светом, указывая на нормальную работу устройства.
B. Подключите один конец кабеля Ethernet в любой порт LAN
на задней панели
устройства, а другой конец подключите к адаптеру Ethernet
или доступному
порту Ethernet на Вашем компьютере. Индикатор канала Ethernet
загорится
зеленым светом, указывая на наличие соединения.
C. Подключите один конец кабеля Ethernet к порту WAN на задней
панели
устройства, а другой к порту Ethernet на широкополосном кабельном или ADSL-
модеме. Как правило, широкополосное устройство подключается как простой
мост (simple bridge).

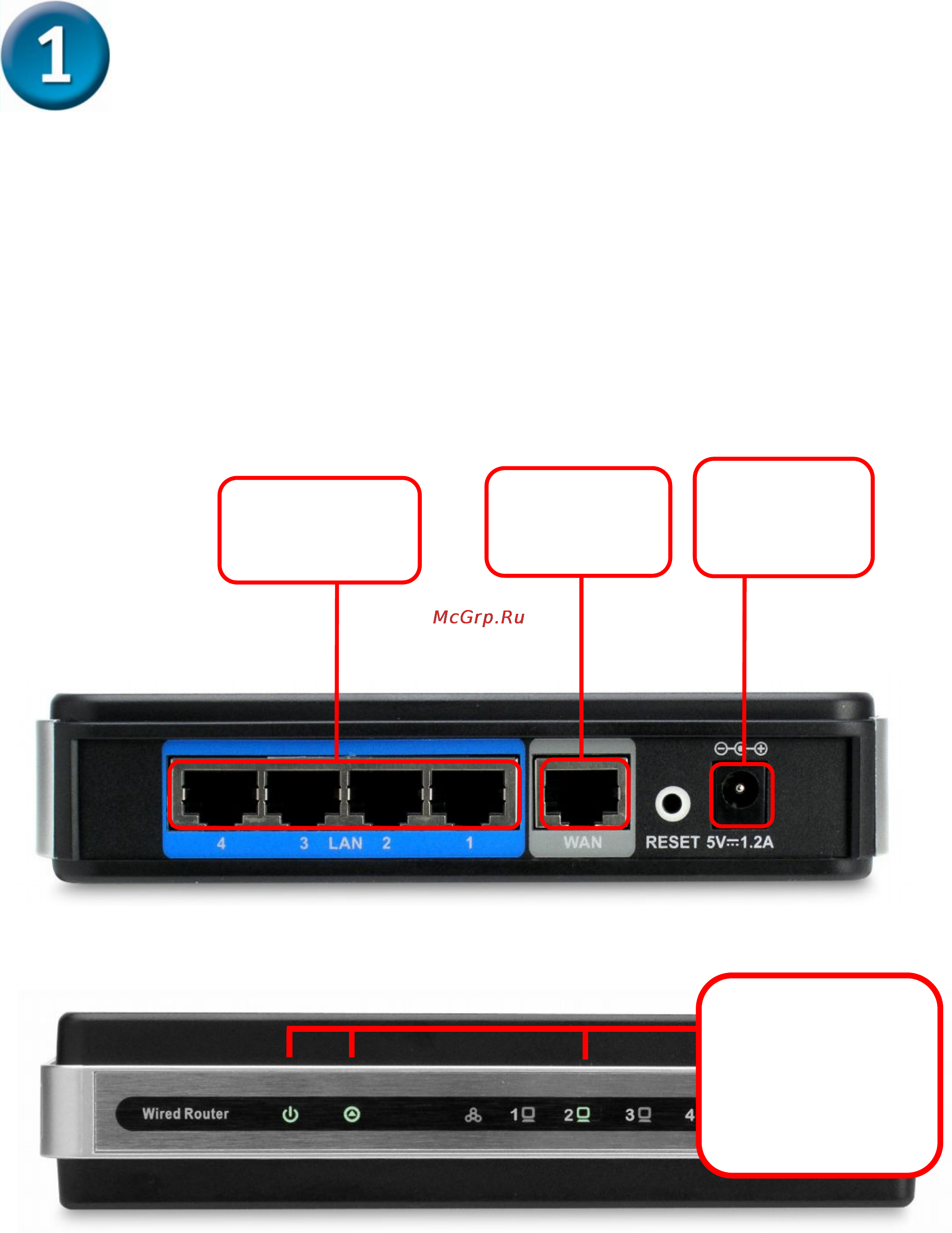

Индикаторы Power и
LAN указывают, что
питание устройства
включено, и оно
подключено к
компьютеру. Индикатор
Status будет мигать при
нормальной работе
системы
.
Порт WAN для
подключения
кабеля
провайдера
Разъем питания
для подключения
к адаптеру
питания
Порты LAN для
подключения
Ethernet-кабеля
