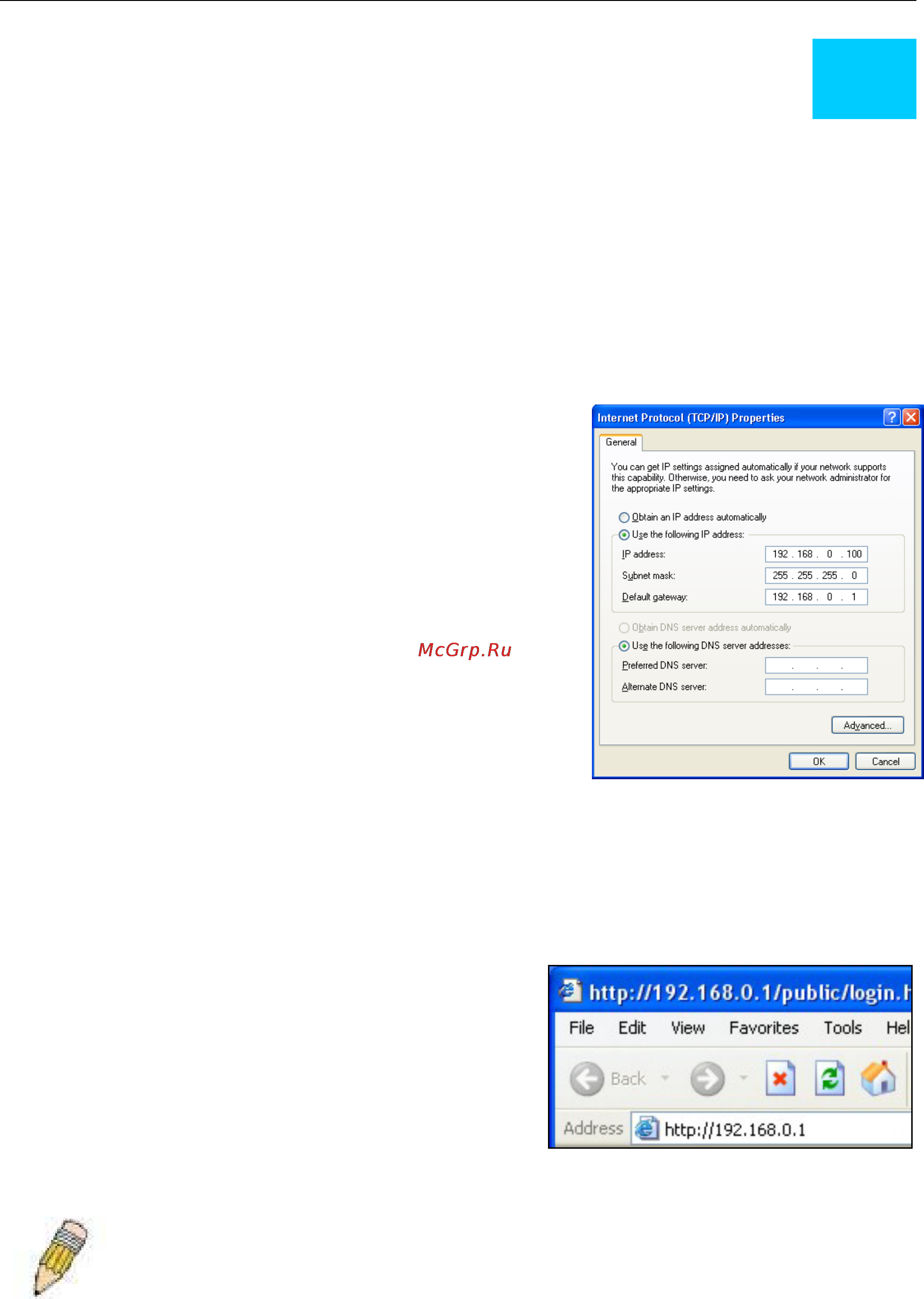

DIR-100 Коммутатор с поддержкой VLAN
6
3
Настройка Коммутатора с поддержкой VLAN
При начальном конфигурировании Коммутатора с поддержкой VLAN, необходимо использовать
компьютер с IP-настройками, разрешающими доступ к WEB-интерфейсу управления. Когда Вы уже
получите доступ к Коммутатору, IP-настройки Коммутатора могут быть изменены в соответствии с
любой схемой IP-адресации, включая получение адреса по DHCP.
Установка IP-настроек на Вашем компьютере
Убедитесь, что IP-адрес компьютера, с которого
осуществляется управление, находится в той же подсети, что и
Коммутатор с поддержкой VLAN. Компьютер должен
использовать IP-адрес из диапазона 192.168.0.2 - 192.168.0.254
с маской подсети 255.255.255.0.
Доступ к Менеджеру конфигурации
Теперь, когда IP-настройки Вашего компьютера позволяют настраивать Коммутатор с поддержкой
VLAN, Вы можете получить доступ к конфигурации.
Чтобы зайти на WEB-интерфейс управления Коммутатора, запустите любой доступный WEB-браузер
и введите в строке адреса IP-адрес Коммутатора с
поддержкой VLAN. Введите http:// и IP-адрес по
умолчанию, 192.168.0.1 в адресную строку браузера. URL
в адресной строке будет иметь вид: http://192.168.0.1. При
входе пользователю будет предложено ввести имя
пользователя и пароль для доступа к менеджеру настроек,
как показано ниже. Появится новое окно WEB-интерфейса
управления.
ПРИМЕЧАНИЕ: Неправильные настройки proxy-сервера на браузере могут помешать
подключению к WEB -итерфейсу. Если у Вас возникли проблемы при подключении к WEB-
интерфейсу управления Коммутатора с поддержкой VLAN, установите настройки proxy для обхода
proxy-сервера или выключите использование proxy-серверов и попытайтесь подключиться снова.
