DIR-100 Коммутатор с поддержкой VLAN
8
WEB-менеджер
WEB-менеджер используемый для конфигурирования включает стркутуру папок, для организации
меню, позволяющих настроить и мониторить Коммутатор с поддержкой VLAN. Стартовая страница,
которая появится первой, представляет меню System Status в директории System menu.

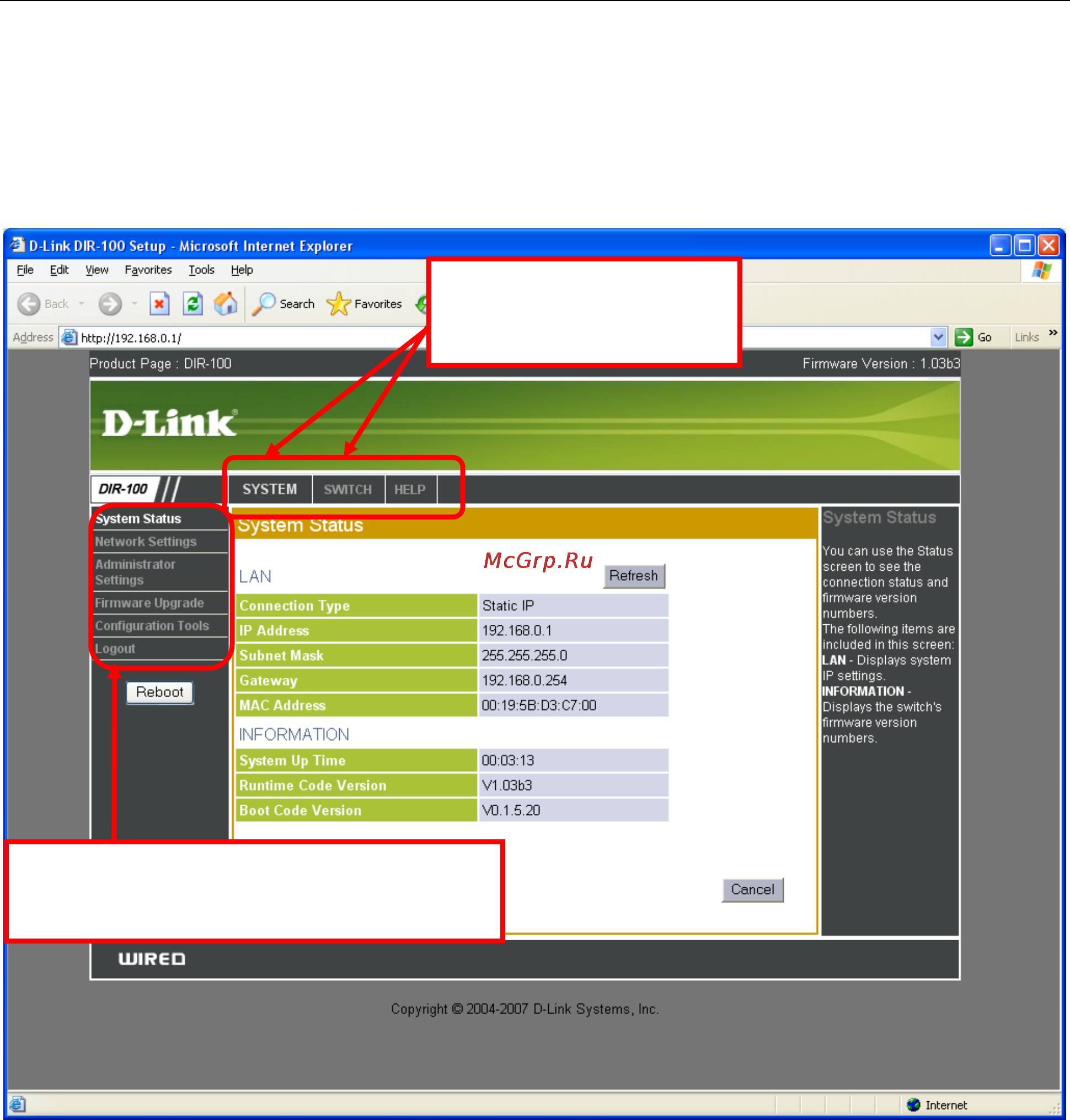

Меню System Status
System Status отображает основную информацию о Коммутаторе, включая IP-настройки, MAC-адрес,
время с последней перезагрузки, версии программного обеспечения Boot и Runtime.
Кликните для доступа к
папкам
System, Switch и Help.
Кликните по ссылке для перехода в меню
более высокого уровня
