Установка

Размещение

! Не разрешайте детям играть с упаковочным материалом: он должен быть

уничтожен в соответствии с требованиями по утилизации (см. гл. Предупреж-

дения и рекомендации).

! Оборудование должно устанавливаться квалифицированным персоналом в

соответствии с инструкциями данного руководства. Неправильная установка

может принести вред людям, животным или Вашей собственности.

! Рабочая поверхность должна устанавливаться и

использоваться только в

помещениях с постоянной вентиляцией. Необходимо соблюдать следующие

требования:

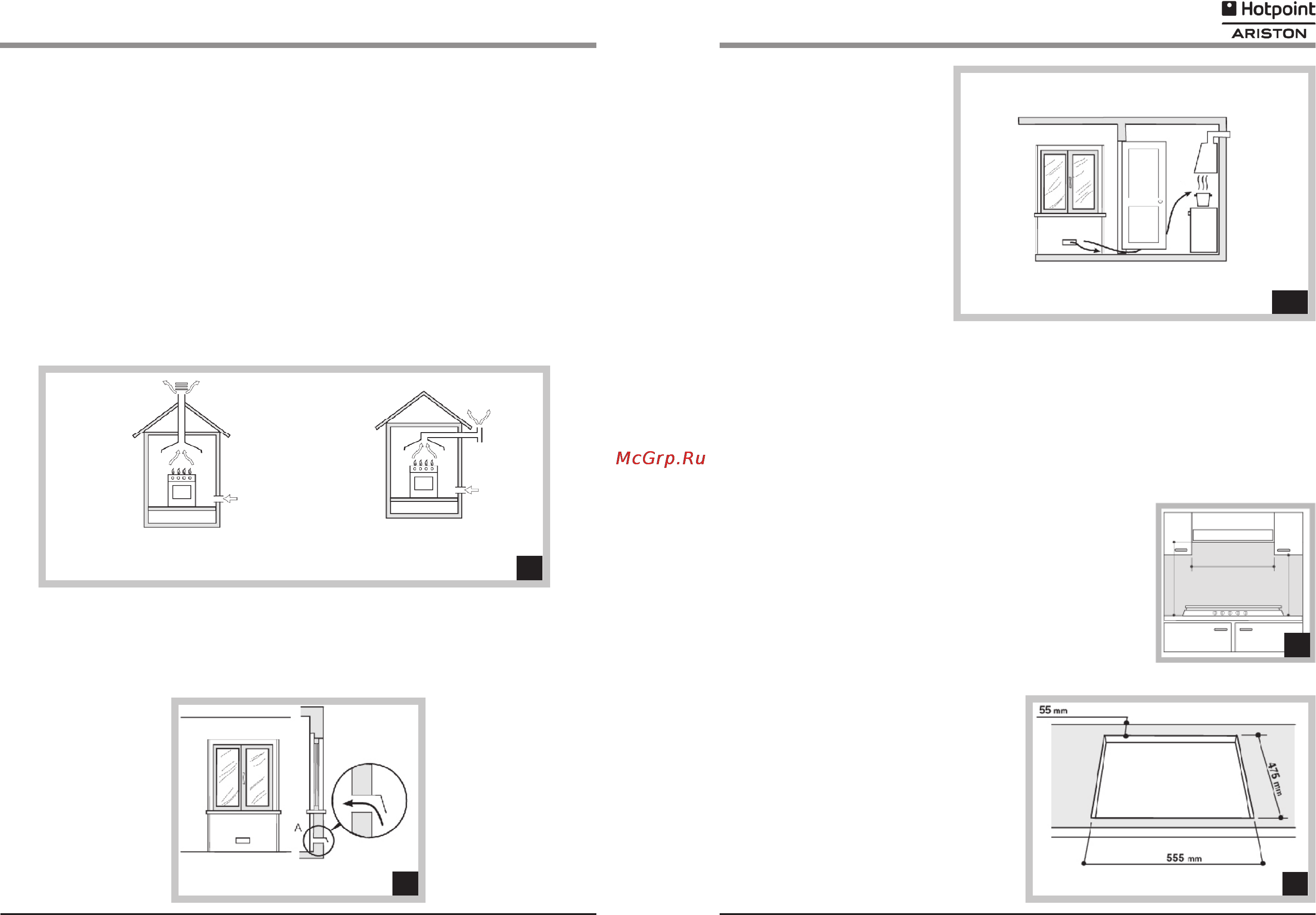

• Помещение должно иметь вентиляционную систему, достаточную для

удаления продуктов сгорания. Это может быть вытяжка или электрический

вентилятор, автомати чески включающийся, когда оборудование работает

(рис. 1).

• Для надлежащего сгорания в помещение должен поступать свежий воздух.

Приток воздуха должен составлять не

менее 2 м

/ч на каждый киловатт

мощ ности устанавливаемого оборудования. Воздух может поступать прямо

с улицы через трубу с сечением 100 см

, конструкция которой не допускает

засорения.

Также воздух может поступать

из смежной комнаты (кроме

спален, гостинных и пожароо-

пасных помещений), если она

имеет подобную вентиляци-

онную трубу (рис. 2.1).

Установка оборудования

Газовые и комбинированные рабочие поверхности имеют защиту от перегрева

степени X. При установке оборудования должны соблюдаться следующие меры

предосторожности:

• Находящаяся рядом мебель, превышающая по высоте уровень расположе-

ния оборудования, должна находиться на расстоянии не менее 600 мм от

края рабочей поверхности.

• Вытяжки устанавливаются согласно их инструкциям

по установке и на

расстоянии не менее 650 мм от

рабочей поверхности.

• Навесные шкафы, расположенные рядом с вытяжкой,

должны быть размещены на высоте не менее 420 мм

от рабочей поверхности (см. рис. 3).

• При установке рабочей поверхности под навесным

шкафом, расстояние между ними должно быть не

менее 700 мм (рис. 3).

• Установочное место для встраива-

ния рабочей

поверхности долж но

иметь размеры, указанные на

рис. 4.

Вытяжка при наличии дымохода

(только для кухонного оборудования)

Прямая вытяжка наружу

Пример обеспечения

притока воздуха

Приточное

отверстие А

2.1

Смежное

помещение

Помещение, требую щее

вентиляции

Увеличение зазора между дверью и порогом

для свободного прохода приточного воздуха

min. 540 ìì

min.700 ìì

ВЫТЯЖКА

min. 600 ìì
