Hotpoint-Ariston TQ 751 S(GR) GH/HA [5/12] Если давление используемого газа отличается от рекомендуемого на впуск ную трубу должен быть установлен подходящий регулятор давления в соответствии с местными стандартами пользования газовой сетью
8
TD 631 S /HA... TZ 751 S /HA
9
TD 631 S /HA... TZ 751 S /HA

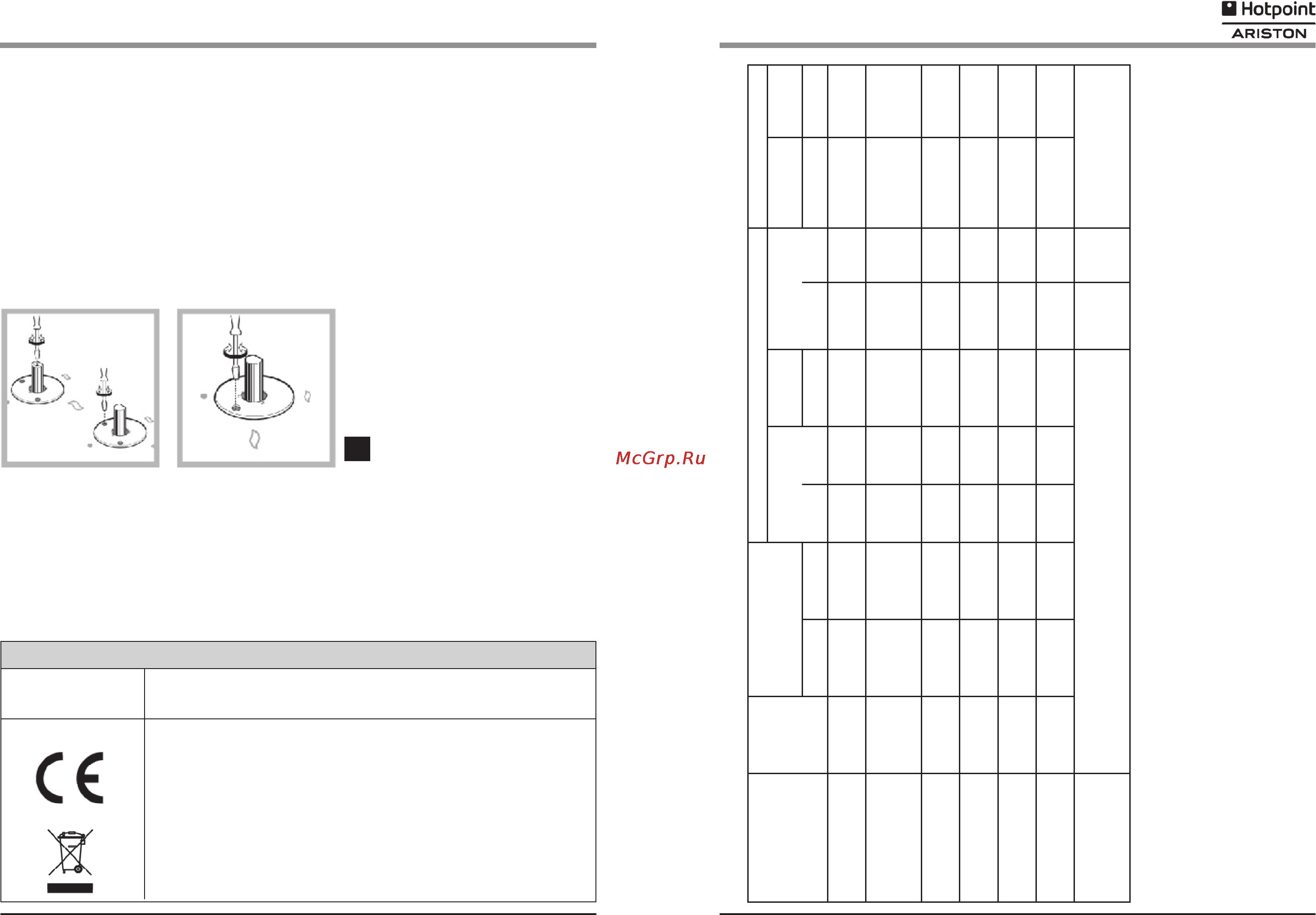

Таблица 1. ХАРАКТЕРИСТИКИ ГОРЕЛОК И ЖИКЛЕРОВ
Регулировка минимального пламени горелок
1. Поверните рукоятку к минимальному положению.
2. Снимите рукоятку и вращайте ее регулировочный винт (расположен сбоку
или внутри стержня регулятора) по часовой стрелке, пока пламя не станет
малым, но устойчивым (рис. 9).
3. Регулируя пламя до требуемого минимального уровня, при горящем пламени
несколько раз быстро поверните рукоятку из минимального
в максимальное
положение и наоборот, проверяя, что пламя не гаснет.
4. Некоторые модели оборудования оснащены устройством безопасности
(термопарой). При несрабатывании устройства безопасности при минималь-
ном пламени увеличьте уровень его подачи регулировочным винтом.
5. После завершения регулировки, используя герметик или подходящий за-
менитель, восстановите герметичность соединений.
! Если давление используемого газа отличается от рекомендуемого, на впуск ную
трубу должен быть установлен подходящий регулятор давления (в соответствии
с местными стандартами пользования газовой сетью).
! Все операции по настройке газового оборудования должны производиться
сертифицированным специалистом, имеющим лицензию
газовой службы.
9
См. табличку технических данных на оборудованииЭлектрическое
подключение
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
* Сухой газ при 15°С и давлении 1013 мбар
** Пропан P.C.S. = 50.37 MДж/кг
*** Бутан P.C.S. = 49.47 MДж/кг
Природный газ (метан) P.C.S. = 37.78 MДж/м
3
(1) Только для мод. с устройством безопасности.
Это оборудование соответствует следующим директивам
ЕЭС:
- 73/23/ ЕЕС от 19.02.73 (Низкое напряжение) и последующие
модификации;
- 89/336/ ЕЕС от 03.05.89 (Электромагнитная совместимость) и
последующие модификации;
- 90/396/ЕЕС от 29.06.90 (Газ) и последующие модификации;
- 93/68/ЕЕС от 22.07.93 и последующие модификации;
- 2002/96/EC (Утилизация электрического и электронного обо-
рудования.
Горелка
Диаметр
(мм)
Тепловая мощность, кВт
(p.c.s*)
Сжиженный газ Природный газ
Отверстие
1/100
Жиклер
1/100
Поток*
л/ч
Жиклер
1/100
Поток*
л/ч
номин. уменьш. мм (1) мм *** ** мм
Быстрая
(R)
100 3,00 0,70 41 39 86 218 214 116 286
Уменьшенная
быстрая
(RR)
100 2,60 0,70 41 39 80 189 186 110 248
Ультрабыстрая
(UR)
100 3,40 0,70 41 39 91 247 243 123 324
Полубыстрая
(S)
75 1,65 0,40 30 28 64 120 118 96 157
Вспомогательная
(А)
55 1,00 0,40 30 28 50 73 71 71 95
Мини WOK
(MW)
110 3,50 1,30 - 57 94 254 250 138 333
Давление газа
Номинальное (мбар)
Минимальное (мбар)
Максимальное (мбар)
28-30
20
35
37
25
45
20
17
25
