JVC TH-S66 (комплект) [11/48] Подключения

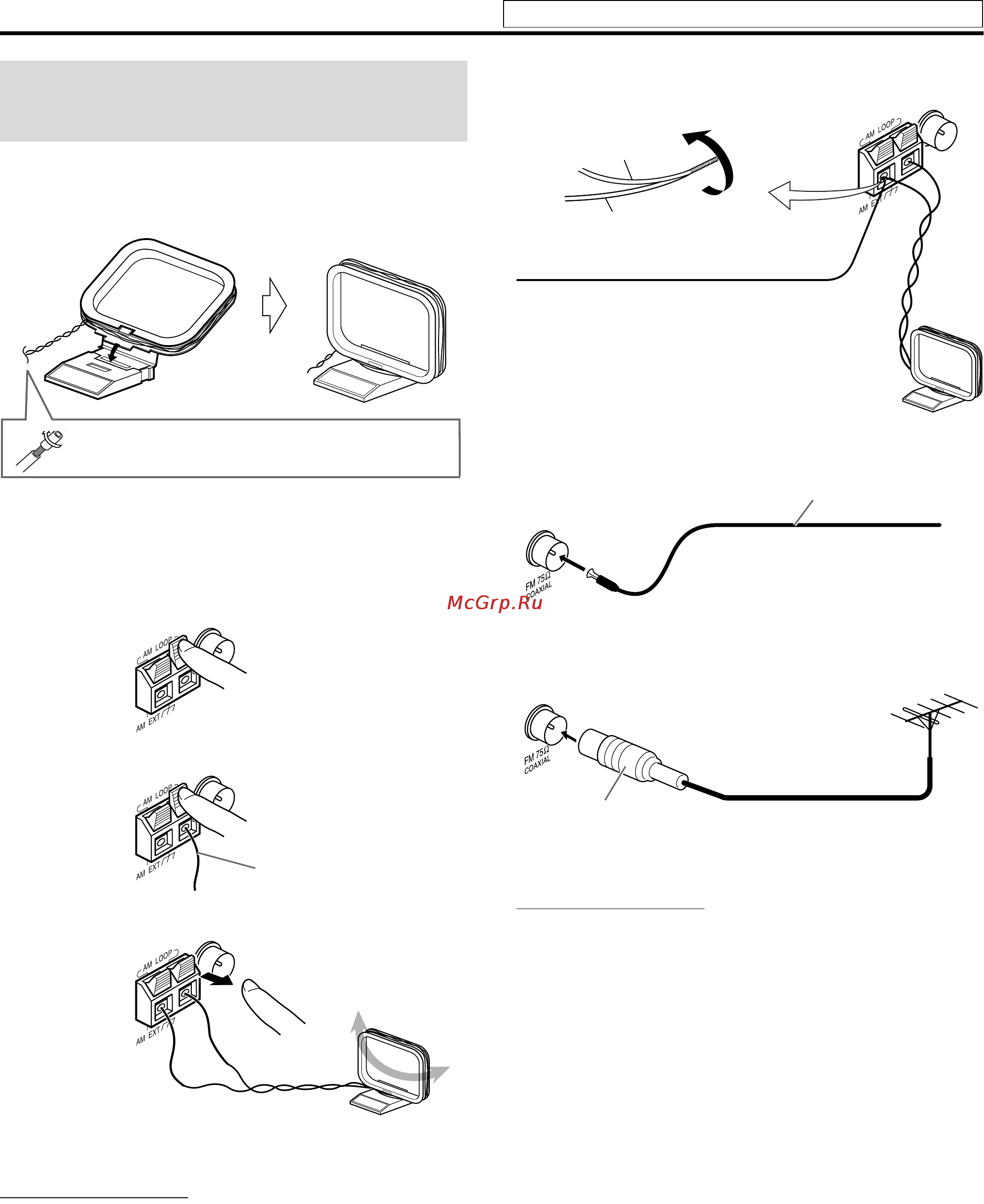

Подключения

Рамочная антенна AM (MW)

Настройка входящей в комплект поставки рамочной

антенны AM (MW)

Подключение рамочной антенны AM (MW)

• Поворачивайте рамочную антенну до тех пор, пока не добьетесь

наилучшего качества приема сигнала AM (MW).

ПРИМЕЧАНИЕ

• Убедитесь в том, что проводники антенны не соприкасается с какими-

либо другими разъемами, соединительными кабелями и кабелями

питания. Это может ухудшить качество приема.

При низком качестве приема

Антенна FM

При низком качестве приема

ПРИМЕЧАНИЕ

• Рекомендуется использовать для антенны FM коаксиальный кабель, так

как он лучше экранирован от помех.

Подключение антенн FM

и AM (MW)

Если провод рамочной антенны покрыт изоляцией,

поверните и потяните изоляцию для ее удаления.

Центральный блок

Кабель антенны

Наружный одинарный антенный

провод с виниловым покрытием

(не входит в комплект поставки)

Рамочная

антенна AM (MW)

Центральный блок

Расправьте входящую в комплект поставки

антенну FM в горизонтальном направлении.

Центральный блок

Антенна FM (входит в комплект поставки)

Наружная антенна FM

(не входит в комплект поставки)

Кабель наружной антенны FM

(не входит в комплект поставки)

Центральный блок

Разъем стандартного типа

(коаксиальный 75

)

Не подключайте шнур питания к сети до окончания подключения всех остальных кабелей.
