Подключения
9
Ниже приведена процедура сборки переднего динамика. Сборка
динамика объемного звучания производится аналогично сборке
переднего динамика.
Перед началом сборки
• Подготовьте отвертку Phillips (не входит в комплект поставки).
• Не допускайте падения компонентов динамика при сборке.
Это может привести к повреждению пола или вызвать травму.
1
2
3
4
Установка переднего динамика и динамика объемного
звучания на стене
• Закрепите в нижней части каждого из динамиков входящую
в комплект поставки нижнюю крышку, как показано на рисунке.
• Установка должна осуществляться квалифицированными
специалистами.
• НЕ устанавливайте динамики-сателлиты на стену самостоятельно,
чтобы исключить риск получения повреждений, вызванных их
падением со стены из-за неправильной установки или
недостаточной прочности стены.
• Следует тщательно
выбирать место для установки динамика
на стене. Если динамики установлены там, где они мешают чьей-
либо деятельности, существует опасность нанесения травмы или
повреждения оборудования.
• При прикреплении стойки к динамику снимите нижнюю крышку,
вставив инструмент с плоским заостренным наконечником
в отверстие на нижней крышке.

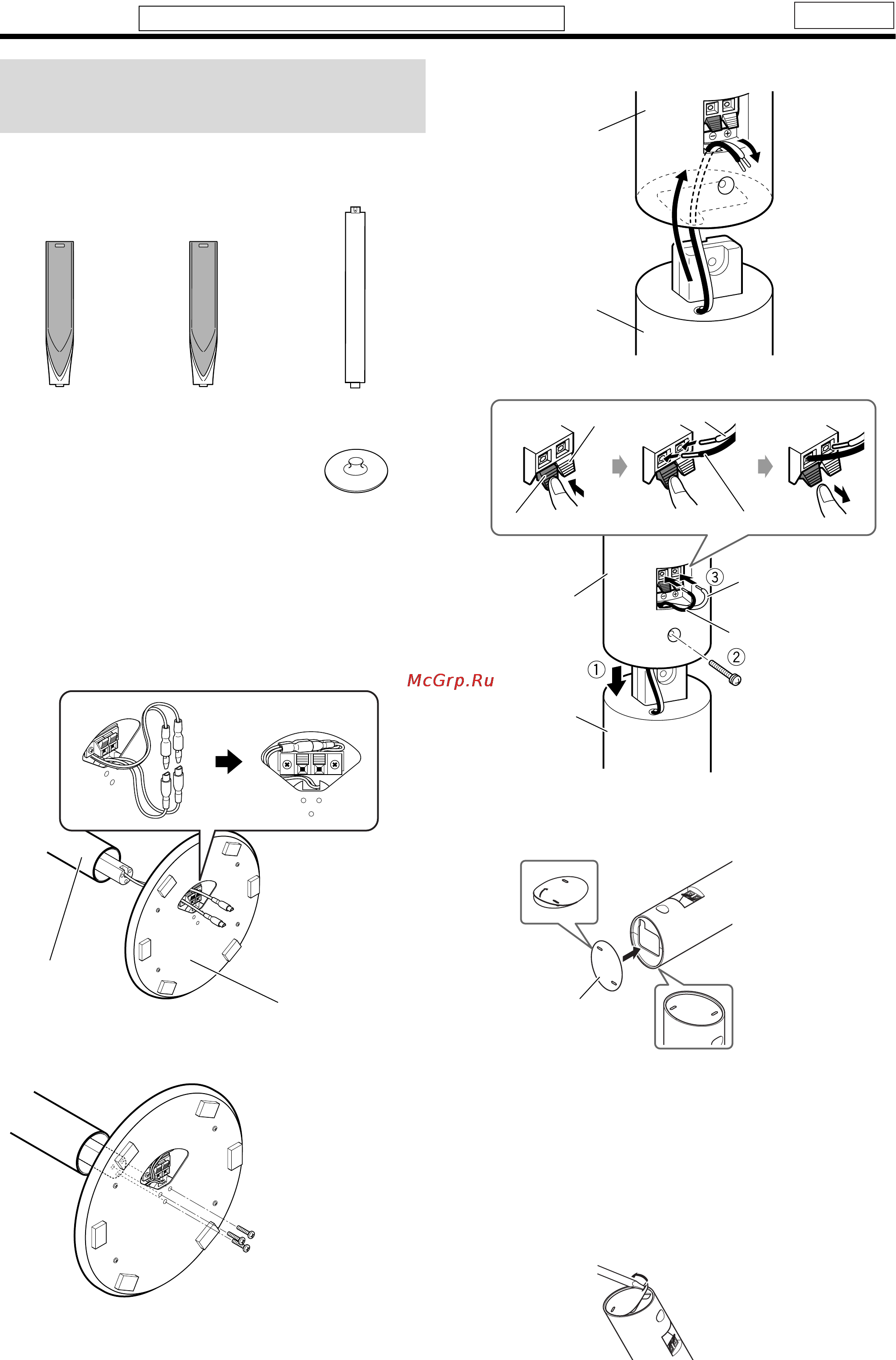

Сборка передних динамиков и
динамиков объемного звучания
Стойка
(
×
4)
Передний динамик
(
×
2)
Динамик объемного
звучания (
×
2)
Основание
(
×
4)
Стойка
Основание
Винт М4 х 55 мм
(входит в комплект поставки)
Динамик
Стойка
Стойка
Винт М5 х 25 мм
(входит в комплект поставки)
Черный
Красный
Белый
Черный
Динамик
Белый
Черный
Нижняя
крышка
Эта страница относится к модели
TH-S66
Не подключайте шнур питания к сети до окончания подключения всех остальных кабелей.
TH-S66-S55[B].book Page 9 Friday, April 1, 2005 3:37 PM
