InFocus IN5544 [9/12] 交換マニュアル

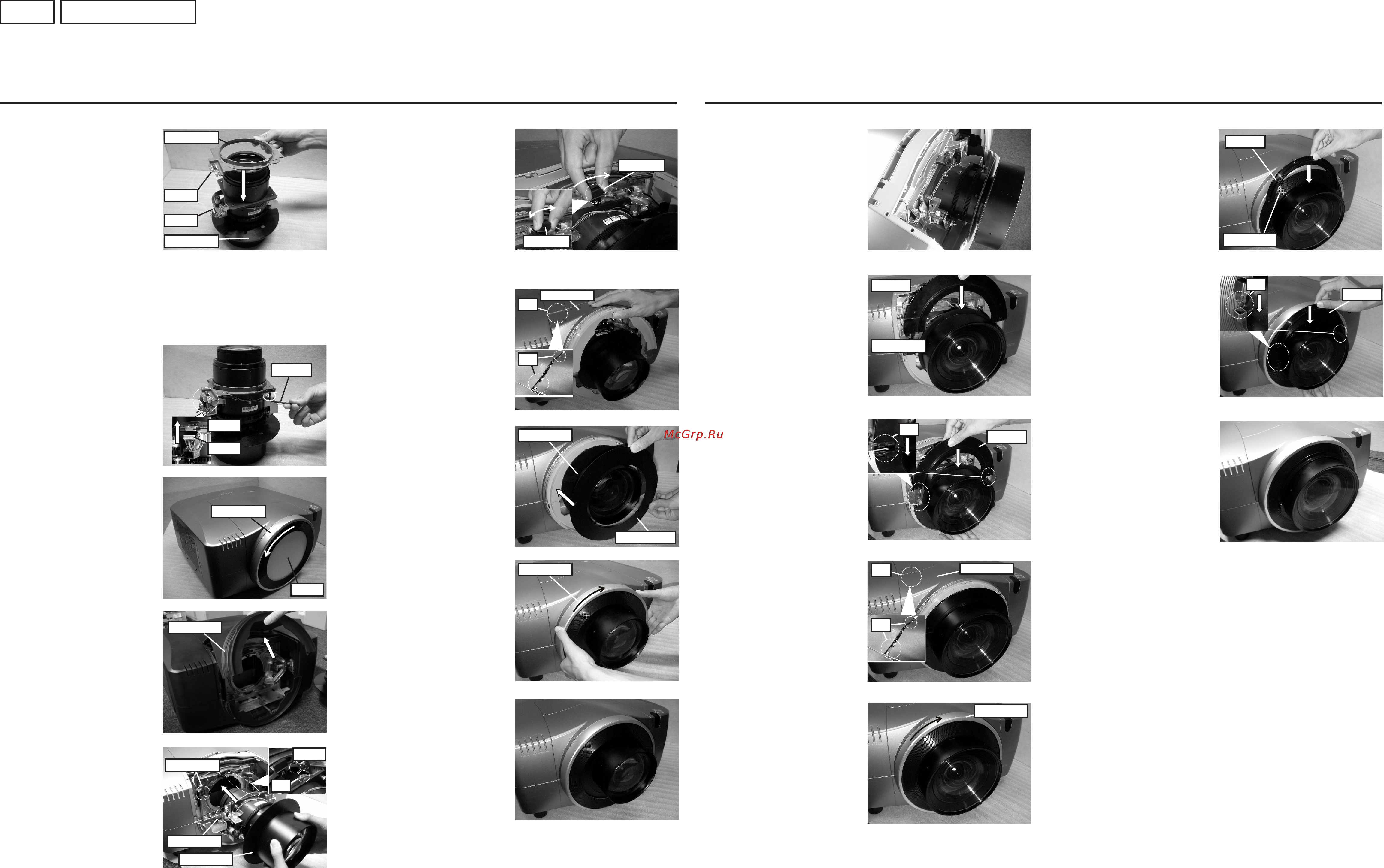

![InFocus IN5544 [9/12] 交換マニュアル](/views2/1144883/page9/bg9.png)
QR77623
6. レンズの取り付け (2)
液晶プロジェクタ本体にはめ込んだレン
ズを支えながら、液晶プロジェクタ本体
のロックレバーを右側一杯に ( ロックレ
バーがカチッとロックするまで ) 動かしま
す。
【注意】
・レンズ脱落防止のため、取り付け後、
レンズが正しく取り付けられているか、
ロックレバーが動かないことを確認して
ください。
日本語
交換マニュアル
■本作業はサービスマンが行ってください。
■本作業は水平な台の上に、セット底面を乗せた状態で作業してください。上向き、下向き投写、天吊り状態での作業はしないでください。
液晶プロジェクタ本体開梱時の LENS-062/LENS-068/LENS-064/LENS-063 取り付け作業
1. レンズの取り付け準備 (1)
液晶プロジェクタ本体に同梱のレンズアダ
プタを取り出し、レンズに付いているコネ
クタと、レンズアダプタのソケットの方向
が一致するように挿入してください。
【注意】
・レンズ面には手を触れないようにしてく
ださい。
・レンズアダプタのコネクタには、手を触
れたり衝撃を与えないでください。故障
の原因となることがあります。
・レンズに付いているレンズシェードを持たないでください。ケガや故障の原因となるこ
とがあります。
・レンズに付いている六角ネジを固定しているテープは必ず取り外してください。
・レンズキャップは必ず取り外してください。レンズキャップを付けたまま液晶プロジェ
クタに取り付けると故障の原因となります。
2. レンズの取り付け準備 (2)
液晶プロジェクタ本体に同梱の六角レンチ
を使用し、レンズに付いている六角ネジ
( ４本 ) でレンズアダプタを取り付けてく
ださい。
レンズに付いているコネクタを、レンズア
ダプタのソケットに接続してください。
3. レンズの取り付け準備 (3)
液晶プロジェクタ本体のフロントリングを
回転させて取り外し、キャップを取り出し
ます。
4. レンズの取り付け準備 (4)
フロントカバーを持ち上げて取り外します。
5. レンズの取り付け (1)
レンズ側の端子と、液晶プロジェクタ本体
側の端子の方向が一致するようにしてく
ださい。
レンズアダプタを取り付けたレンズを支
えながら、レンズアダプタのリブが液晶プ
ロジェクタ本体の溝の部分にはまるよう
に、液晶プロジェクタ本体にはめ込みま
す。
【注意】
・取り付けの際は、レンズに付いているレンズシェードを持たないでください。ケガや故
障の原因となることがあります。
・取り付けの際は、レンズ面を液晶プロジェクタ本体に当てないでください。故障の原因
となることがあります。
7. 本体部品の組立 (1)
フロントカバーのツメ ( ２個所 ) を液晶プ
ロジェクタ本体に挿し込み、フロントカ
バーを取り付けます。
8. 本体部品の組立 (2)
レンズに同梱のブラインドシートを用意
し、レンズのレンズシェードの前に取り付
けます。
ブラインドシートは、つや消し面を表にし
てください。
9. 本体部品の組立 (3)
フロントリングを回転させて取り付けます。
【注意】
・フロントリングを取り付
ける際は、ブラインドシー
トをはさみ込まないようにしてください。
故障の原因となることがあります。
10. レンズの取り付け完了
液晶プロジェクタ本体開梱時の LENS-067/LENS-066/LENS-065 取り付け作業
1. レンズの取り付け
「本体開梱時の LENS-062/LENS-068/LENS-
064/LENS-063 取り付け作業」の１から 6
と同様の手順を行い、液晶プロジェクタ本
体にレンズを取り付けてください。
3.オプション部品の取り付け (2)
(LENS-066/LENS-065 のみ )
取り付けたブラインダをレンズの下側へ
回転移動させ、2 個目のブラインダも同様
に、レンズシェードの前に取り付けます。
ブラインダのツメ (2 個所 ) を合わせては
め込みます。
4. 本体部品の組立 (1)
フロントカバーのツメ (2 個所 ) を液晶プ
ロジェクタ本体に挿し込み、フロントカ
バーを取り付けます。
5. 本体部品の組立 (2)
フロントリングを回転させて取り付けます。
【注意】
・フロントリングを取り付
ける際は、ブラインドシー
トをはさみ込まないようにしてください。
故障の原因となることがあります。
6. オプション部品の取り付け (3)
(LENS-066/LENS-065 のみ )
レンズに同梱のプロテクタ (2 個 ) を用意
し、1 個目のプロテクタをフロントリング
とレンズの間に差し込み、取り付けます。
7. オプション部品の取り付け (4)
(LENS-066/LENS-065 のみ )
取り付けたプロテクタをレンズの下側へ
回転移動させ、２個目のプロテクタも同様
に、フロントリングとレンズの間に差し込
み、取り付けます。
プロテクタのツメ (2 個所 ) を合わせては
め込みます。
8. レンズの取り付け完了
2.オプション部品の取り付け (1)
(LENS-066/LENS-065 のみ )
レンズに同梱のブラインダ (2 個 ) を用意
し、1 個目のブラインダをレンズシェード
の前に取り付けます。
六角レンチ
ソケット
コネクタ
フロントカバー
キャップ
フロントリング
本体側の端子
レンズ側の端子
レンズシェード
溝の部分
リブ
ロックレバー
ロックレバー
フロントカバー
ツメ
ツメ
ブラインドシート
レンズシェード
フロントリング
フロントカバー
ツメ
ツメ
レンズシェード
フロントリング
ブラインダ
ツメ
ブラインダ
プロテクタ
フロントリング
ツメ
プロテクタ
レンズアダプタ
ソケット
コネクタ
レンズシェード
【注意】
・L
ENS-067
をご使用の際、投写画面の周囲が
暗くなったり、影が出たりする場合がありま
す。その際は、レンズシフト機能を使用し投
写画面の位置を調整してください。
