Замена цветового диска
Пользователи могут самостоятельно заменять цветовой диск проектора.
Цветовой диск, установленный на заводе, предназначен для обеспечения
максимальной яркости цветов. Он состоит из шести сегментов (RYGCWB).
Дополнительный цветовой диск, приобретаемый отдельно, предназначен
для передачи насыщенного цвета. Он состоит из других шести сегментов
(RGBCMY). Далее приведены инструкции по замене цветового диска.

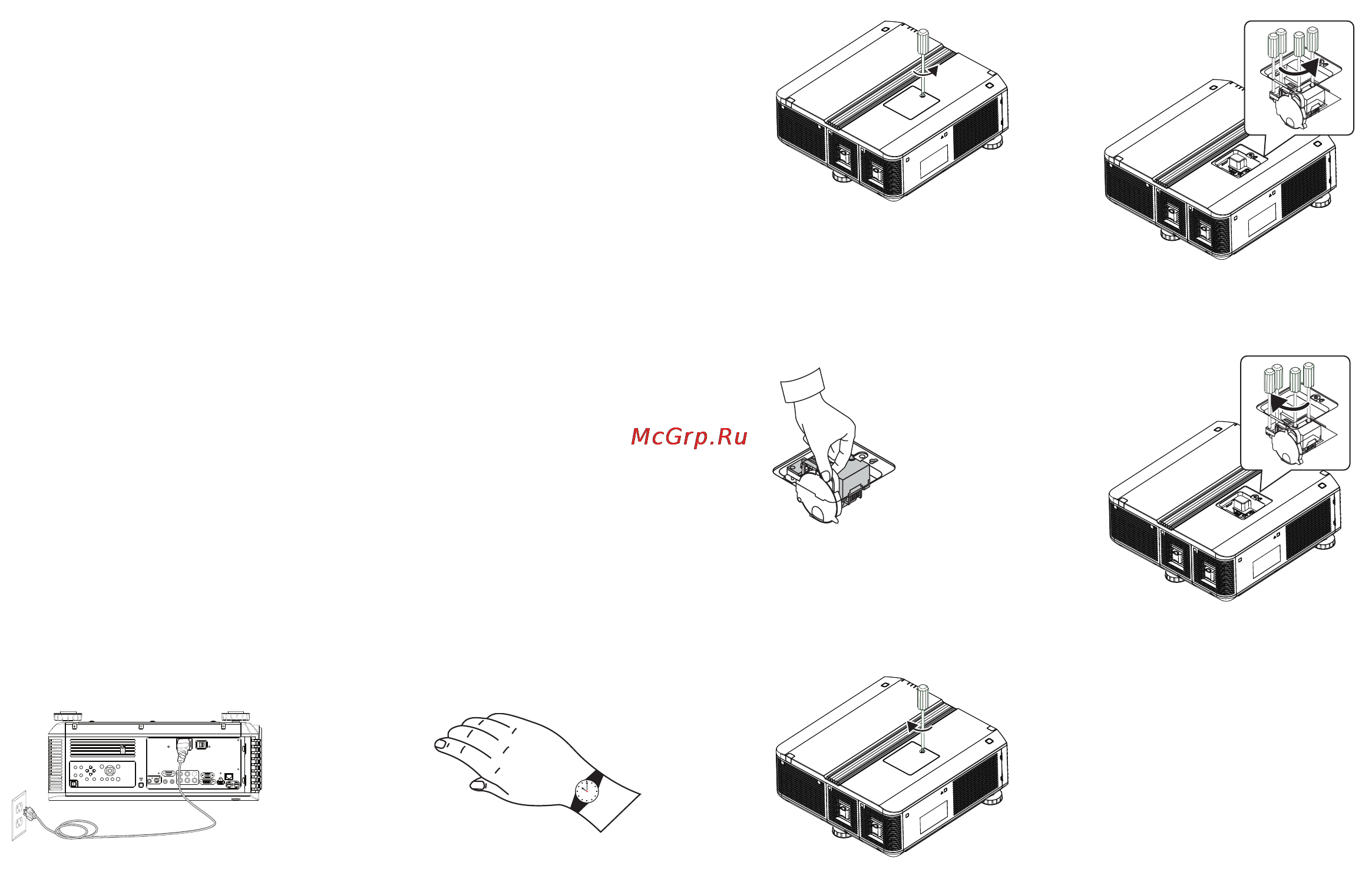

1 Выключите проектор и отсоедините шнур питания от электророзетки.
2 Подождите 60 минут, чтобы дать проектору хорошо остыть.
3 Отвинтите невыпадающий винт на крышке отсека для цветового диска и
поднимите крышку.
4 Отвинтите четыре винта, удерживающие цветовой диск (они помечены
стрелками).
5 Извлеките цветовой диск.
6 Вставьте новый цветовой диск и затяните четыре невыпадающих винта.
7 Закройте крышку отсека для цветового диска и затяните невыпадающий
винт.
8 Подсоедините шнур питания к электророзетке, включите переключатель
питания и нажмите кнопку «Power», чтобы снова включить проектор.
Примечание. Рекомендуется подключать проектор к электроцепи
емкостью не менее 20 А.
