5
Панель разъемов

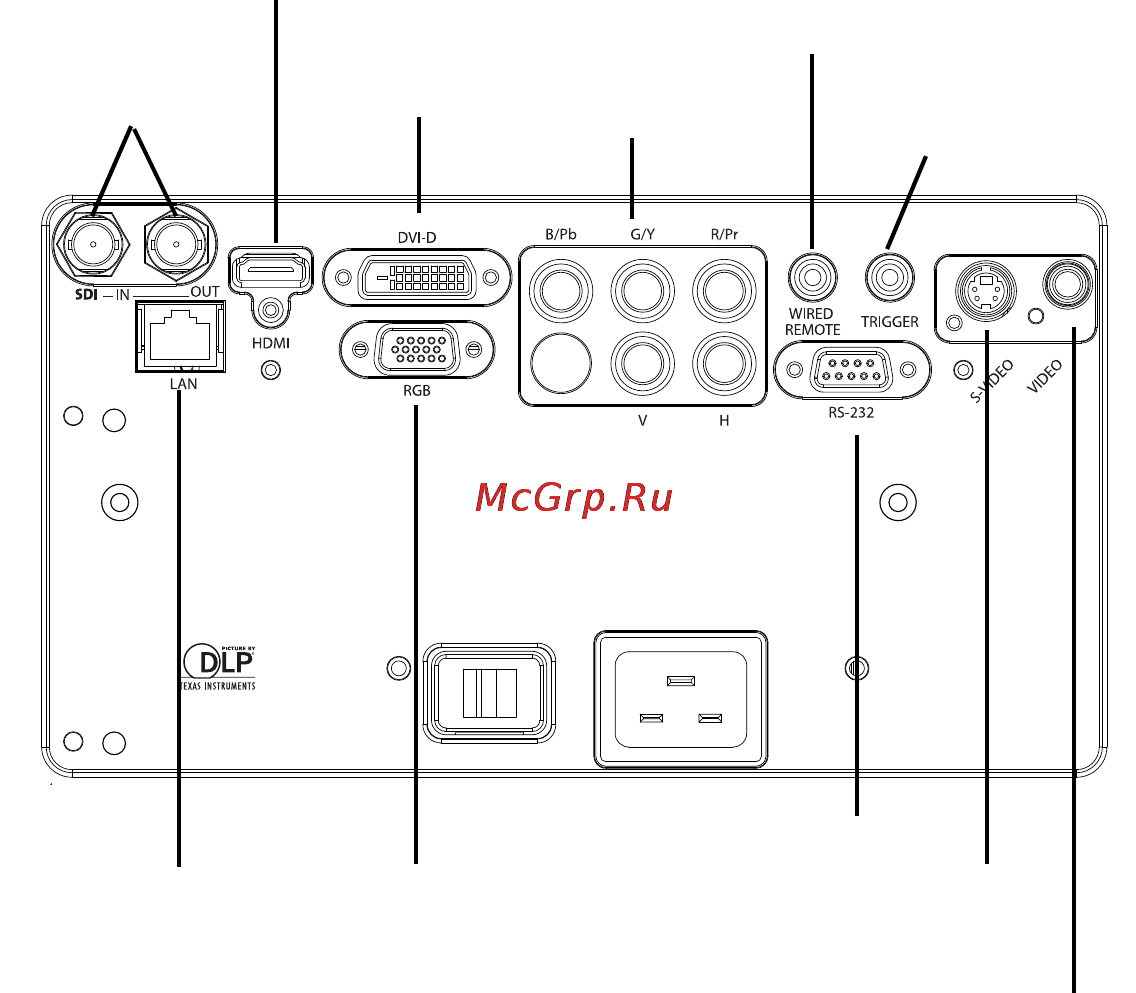

Проектор имеет следующие разъемы для подключения компьютера и
видеоустройств:
•HDMI
•DVI-D
• 3G-SDI
•BNC RGBHV и YPbPr дл
я RGB
HV, EDTV и HDTV
• Вход для по
дключения компьютера RGB (VGA)
•S-Video
• Композитный виде
овход
Кроме того, на прое
кторе также есть следующие разъемы:
• Сетевой порт для управления по сети и подключения к веб-серверу.
• Выход для уп
равления экраном (12 В)
• Гнездо для по
дключения проводного пульта дистанционного управления
• Гнездо RS-232 для управления по последовательному интерфейсу. Коды
команд управления приведены в приложении и на нашем веб-сайте
технической поддержки по адресу www.infocus.com/support.
Выход для управления экраном (12 В)
Выходное гнездо 3,5 мм типа «мини-джек» номиналом 12 вольт, 0,25 ампер
постоянного тока для подключения к экрану. Оно включается, когда
загорается лампа. Если подключить к этому выходу проекционный экран с
помощью входящего в комплект поставки экрана кабеля, экран будет
опускаться при включении лампы, и сворачиваться, когда лампа
выключается.
RS-232
Выход для управления
экраном (12 В)
Композитный
видеовход
RGBHV
YPbPr
HDMI
DVI-D
S-Video
RGB
(VGA)
Проводной пульт ДУ
ЛВС
SDI
