InFocus IN5555L [9/58] Подключение электропитания
![InFocus IN5554L [9/58] Подключение электропитания](/views2/1144892/page9/bg9.png)
8

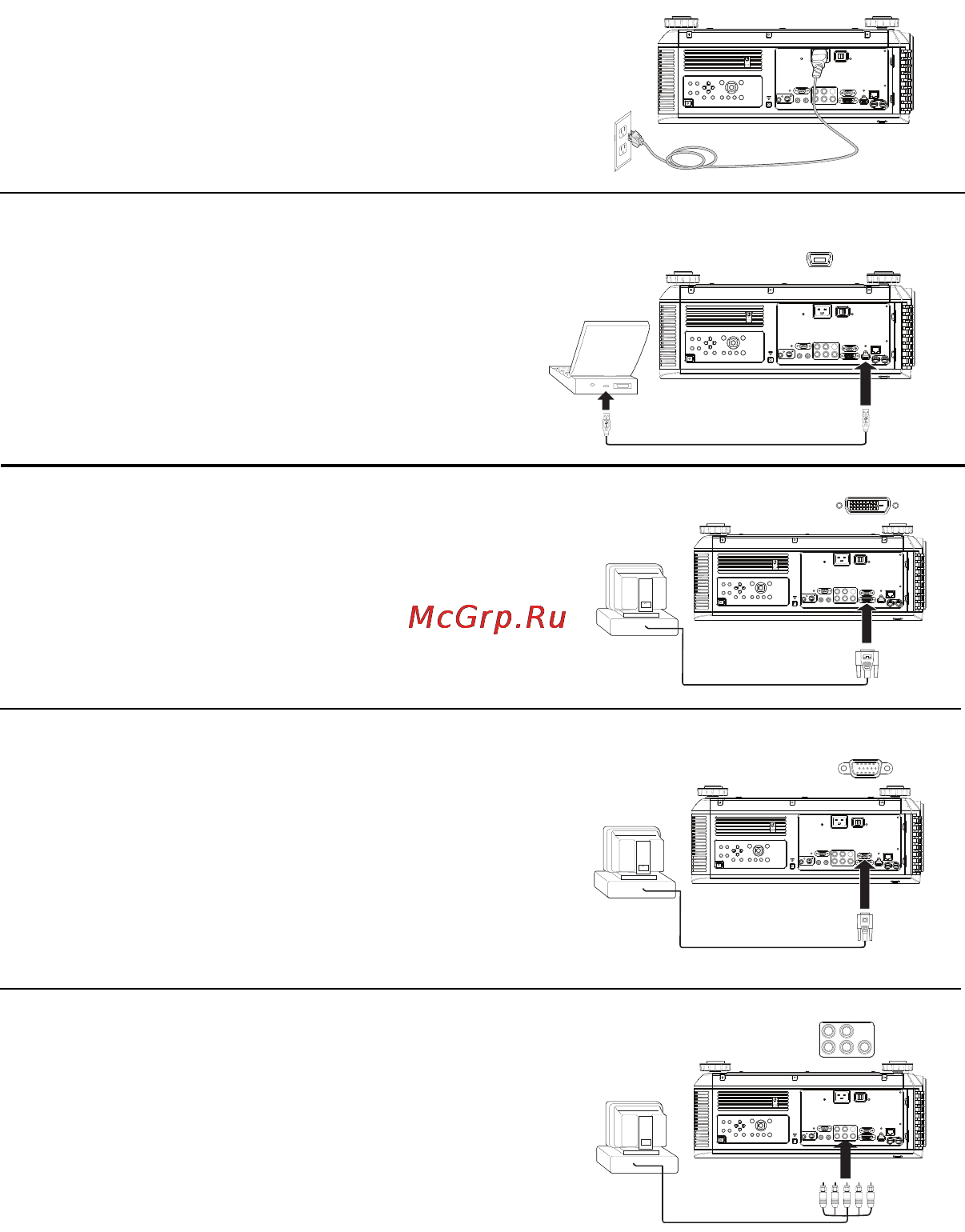

Подключение электропитания
Подсоедините один конец черного шнура питания к гнезду «Power»,
расположенному сбоку проектора, а другой конец — к электророзетке.
Включите переключатель питания. Индикатор «Power» в верхней части
проектора (см. на страницe 12) загорится красным.
ПРИМЕЧАНИЕ. Рекомендуется подключать проектор к электрической цепи
емкостью не менее 20 А. Всегда используйте шнур питания из комплекта
поставки проектора.
Подключение компьютера в качестве источника
сигнала
Подключение по HDMI 1.3
Подсоедините штекеры кабеля HDMI к выходному разъему видеоустройства и
к гнезду «HDMI» на проекторе.
Чтобы во
спользоваться возможност
ью передачи насыщенного (30-
разрядного) цвета, поддерживаемого версией интерфейса HDMI 1.3,
требуется источник видеосигнала, совместимый с версией 1.3.
DVI-D
Подсоедините штекеры кабеля DVI-D к выходному разъему видеоустройства
и к гнезду «DVI» на проекторе.
Подключение по RGB (VGA)
Подсоедините один конец кабеля для подключения компьютера из комплекта
поставки к гнезду «RGB» проектора, а другой — к разъему VGA на
компьютере. При использовании настольного компьютера сначала
необходимо будет отсоединить кабель монитора от порта видеоадаптера
компьютера.
Подключение по RGBHV
Подсоедините один конец кабеля BNC к компьютеру, а другой — к гнездам
BNC на проекторе.
Примечание. Этот проект
ор не поддерживает воспроизведение звука.
Звуковой сигнал должен передаваться на другое устройство.
Подсоедините шнур питания
MOLEX
MOLEX
Подсоедините кабель HDMI
Подсоедините кабель DVI-D
Подсоедините кабель RGB (VGA)
Подсоедините кабель RGBHV
