Обозначения и функции разнообразных компонентов

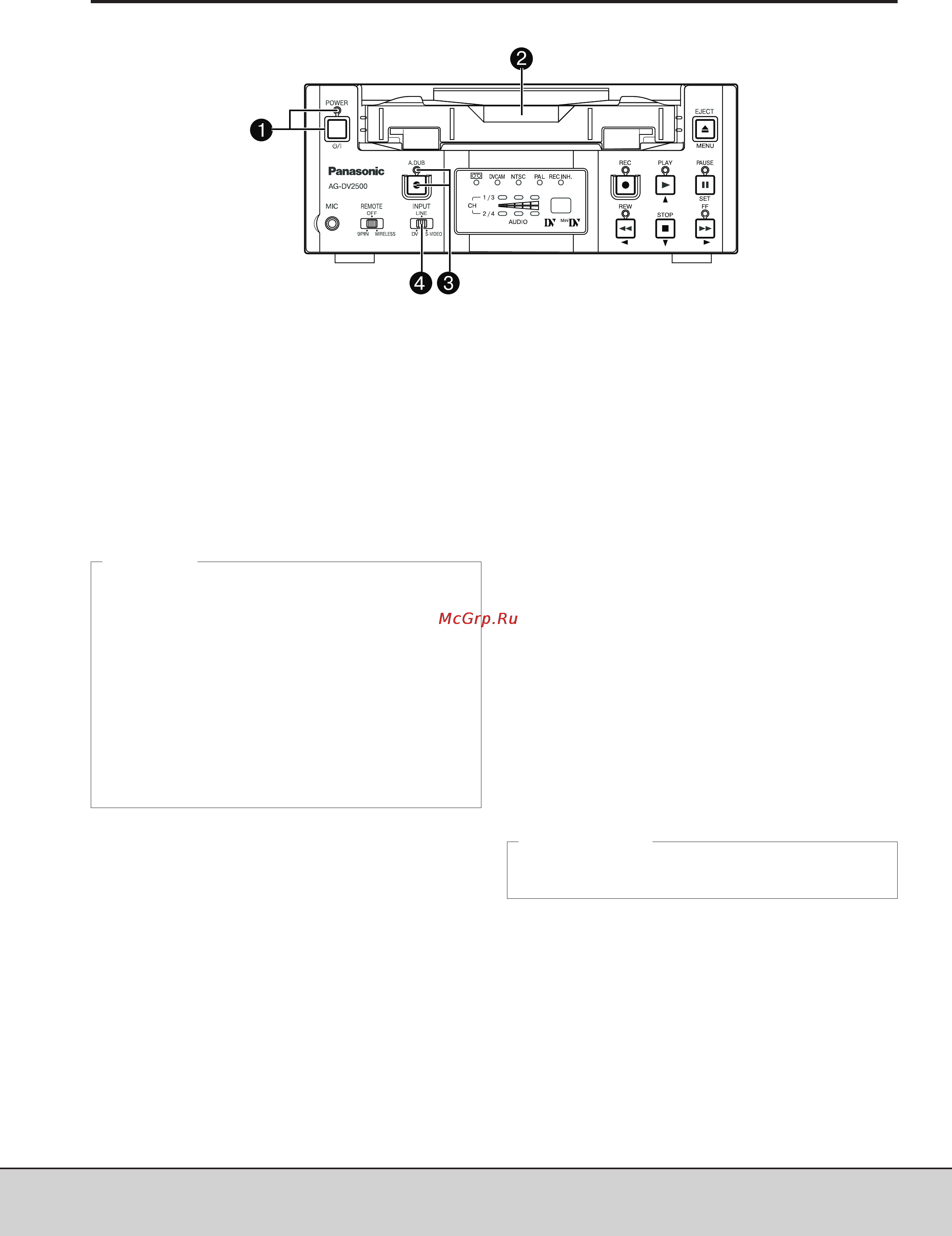

Передняя панель
'
1 [POWER] Кнопка и индикатор питания
·
Для включения видеомагнитофона нажмите эту
кнопку. (питание ВКЛ).
Чтобы выключить питание повторно нажмите эту
кнопку (питание ВЫКЛ).
·
Индикатор питания загорается следующим об
разом:
Питание ВКЛ: светодиод загорается зеленым
цветом.
Питание ВЫКЛ: светодиод загорается красным
цветом.
Неисправность видеомагнитофона: светоди
од мигает красным цветом.
'
2 Щель кассетопрриемника
·
Используется для загрузки/выгрузки кассет. В
этот слот вставляются кассеты DV и Mini DV. См.
стр. 29.
·
Когда питание от видеомагнитофона отключено
(“POWER OFF”), и вы вставляете в него кассету,
видеомагнитофон включается (ON).
'
3 [A.DUB] Кнопка/индикатор включения функ
ции наложения звука (“AudioDubbing”)
·
Нажмите эту кнопку для включения наложения
звука (новое звуковое сопровождение на гото
вый видеоряд).
Чтобы использовать наложение звука, в меню
AUDIO/VIDEO в параметре AUDIO MODE задайте
значение “32K”.
Звук, поступающий с разъема
'
6 MIC или входа
'
9 AUDIO IN, расположенного на задней панели
видеомагнитофона (см. стр. 15), записывается
по каналам СН3 и СН4.
·
Во время наложения звука красным цветов заго
рается индикатор A.DUB.
·
Если переключатель INPUT установлен в положе
ние “DV”, использовать функцию наложения зву
ка нельзя.
(См. стр. 39, Функция наложения звука.)
'
4 [INPUT] Переключатель выбора входного ви
деосигнала
·
Используется для выбора входного видеосиг
нала.
SVIDEO: раздельные YC видеосигналы со
входа S VIDEO IN.
LINE: композитные видеосигналы со вхо
да LINE IN.
DV: сигналы DV со разъема DV IN/OUT
(IEEE 1394).
10
(095) 2584205 www.panasonic.ru Panasonic (СНГ)
·
Когда в параметре DC IN MODE в меню SYSTEM за
дано “POWER ON”, и питание подается на разъем
'
1 DC IN, расположенный на задней панели, ви
деомагнитофон включается (переходит в состоя
ние “POWER ON” ПИТАНИЕ ВКЛ), даже без нажатия
кнопки питания.
·
Даже после выключения питания видеомагнитофо
на с помощью этой кнопки, некоторое колво элект
роэнергии все равно поступает в видеомагнито
фон. Поэтому, если вы не собираетесь использо
вать видеомагнитофон в течение длительного
отрезка времени, отключите сетевой адаптер, что
бы снизить потребление энергии.
Памятка
В процессе записи использование этого переключа
теля не дает никакого эффекта.
