Монтаж
Использование видеомагнитофона в составе монтажной системы
Линейная монтажная система
Этот видеомагнитофон можно использовать в качестве плеера в монтажной системе, в которой использован со
вместимый с RS 422A монтажный контроллер (AG A850).
;
Используемые модели
Монтажный контроллер: AG A850
Рекордер: DVC PRO ... AJ D455

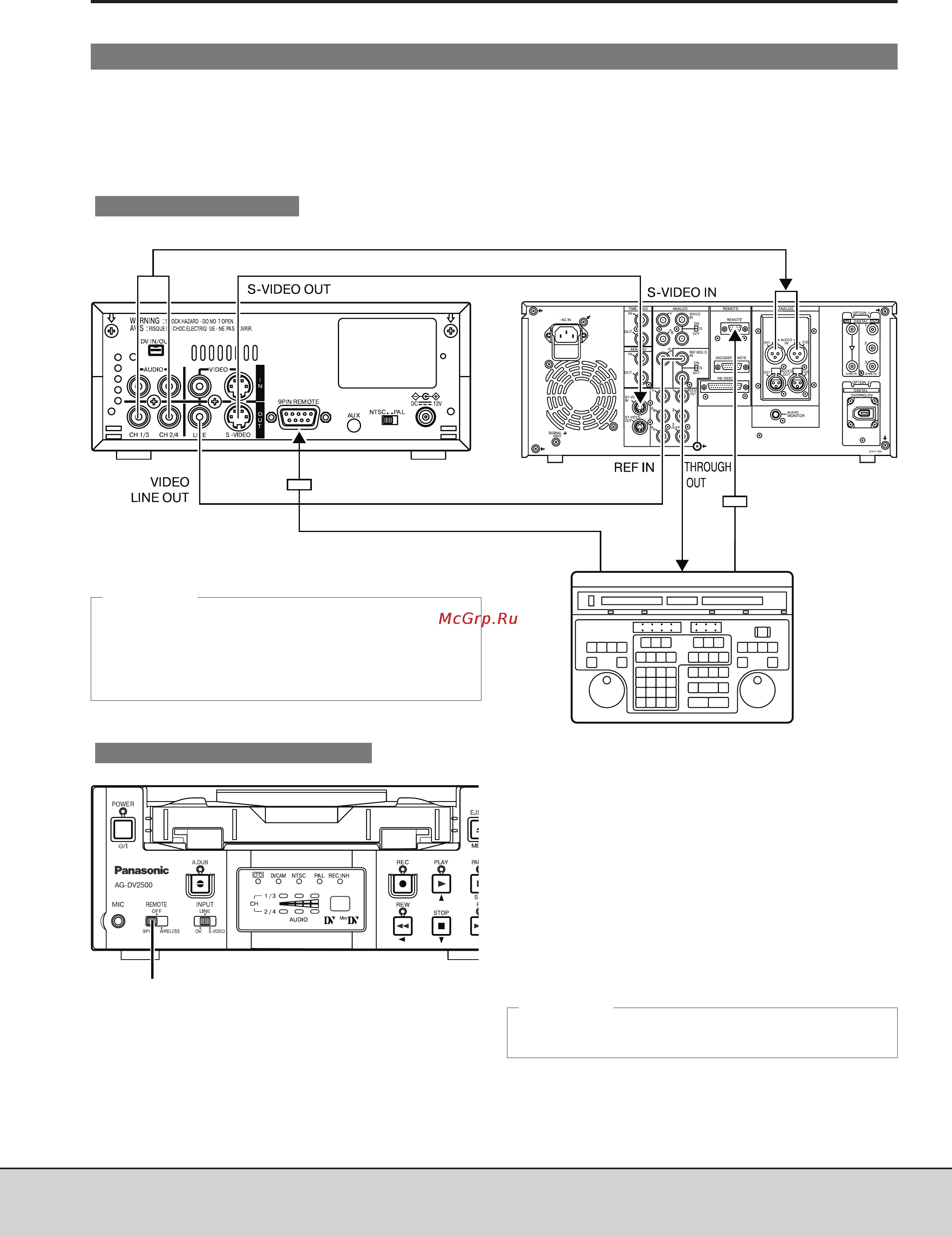

Пример подключения
Настройка видеомагнитофона
48
(095) 2584205 www.panasonic.ru Panasonic (СНГ)
Если очень важна точность монтажа, подавайте ком
позитные сигналы с разъема VIDEO LINE OUT видео
магнитофона AG DV2500E в качестве стандартных
синхросигналов на монтажный контроллер. Для ви
деосигналов используйте разъем S VIDEO OUT.
Памятка
Плеер (AGDV2500E)
Аудио
Рекордер (AJD455)
AGA850
Видео
9PIN
Дистанционный контроллер
9PIN
;
Установите переключатель REMOTE на
передней панели в положение 9PIN.
;
Установите переключатель NTSC/PAL в
положение, в соответствии с сигналами
воспроизведения.
;
Выполните настройки в меню REMOTE.
·
PREROLL: Задайте время предварительной под
мотки ленты (в секундах). Рекомендуется ста
вить по крайней мере 7 секунд.
Переключатель REMOTE
Настройка будет такой, какая задана (если задана)
на монтажном контроллере.
Памятка
