Обозначения и функции разнообразных компонентов

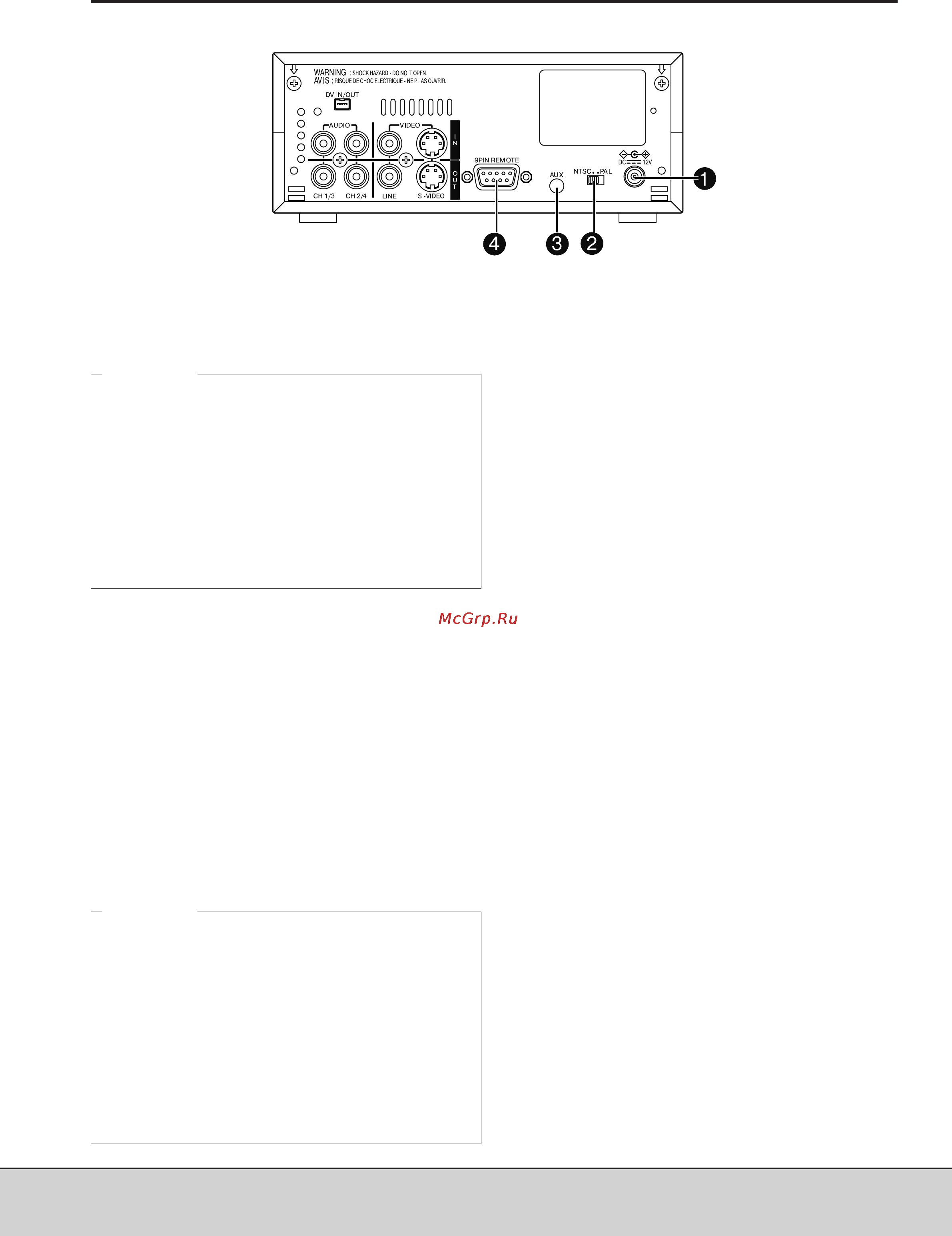

Задняя панель
'
1 Входной разъем питания пост. тока (2Р)
На этот вход подается питание 12 В пост. тока. Ис
пользуется для подключения силового кабеля,
входящего в комплект сетевого адаптера.
'
2 [NTSC/PAL] Переключатель систем цветности
NTSC/PAL
Этот переключатель используется для выбора не
обходимой системы цветности NTSC/PAL. Выби
райте систему цветности, когда подаются компо
зитные видеосигналы или раздельные YC видео
сигналы.
NTSC: Это положение переключателя исполь
зуется, когда подаются входные сигна
лы в системе цветности NTSC. При
этом загорается индикатор NTSC, рас
положенный на передней панели.
PAL: Это положение переключателя исполь
зуется, когда подаются входные сигна
лы в системе цветности PAL. При этом
загорается индикатор PAL, располо
женный на передней панели.
'
3 AUX
Разъем используется для заводских настроек. Не
предназначен для настройки пользователем.
'
4 [9 PIN REMOTE] 9контактный разъем дистан
ционного управления (типа DSUB)
Этот разъем используется для подключения ви
деомагнитофона к совместимому с RS 422A мон
тажному пульту (AG A850). В этом случае видео
магнитофон следует использовать в качестве
устройства воспроизведения. Чтобы управлять ви
деомагнитофоном через данный разъем, выпол
ните следующую настройку:
·
Переключатель REMOTE, расположенный на пе
редней панели, установите в положение “9 PIN”.
14
(095) 2584205 www.panasonic.ru Panasonic (СНГ)
·
Когда на этот вход подается питание, загорается
индикатор питания POWER, расположенный на пе
редней панели видеомагнитофона. (Когда питание
выключается, индикатор загорается красным цве
том.)
·
С помощью пункта DC IN MODE в меню SYSTEM
можно настроить, в каком режиме будет работать
видеомагнитофон непосредственно после включе
ния питания — ПИТАНИЕ ВКЛ (POWER ON), ПИТА
НИЕ ВЫКЛ (POWER OFF) или ВОСПРОИЗВЕДЕНИЕ
(PLAY).
Памятка
·
Система цветности определяется автоматически
независимо от положения данного переключателя
при воспроизведения или когда подаются входные
сигналы DV.
·
Перед тем как менять положение переключателя,
выключите питание видеомагнитофона (POWER
OFF). Если положение меняется при включенном
видеомагнитофоне (POWER ON), видеомагнито
фон автоматически выключается (OFF), а потом
включается (ON).
·
Его нельзя использовать для преобразований
NTSC/PAL.
