Продолжение таблицы 1

Завесы c электрическим источником тепла КЭВ-6П2223Е

КЭВ-

6П2023Е

КЭВ-

9П2023Е

КЭВ-

12П2023Е

Параметры питающей сети, В/Гц

220/50 (380/50) 380/50

Режимы мощности

, кВт

*/3/6 */3/6 */4,5/9 */6/12

Расход воздуха, м

/ч 1100/1350/1600

Скорость воздуха на выходе из сопла, м/с 7,0

Эффективная длина струи

, м 2,5

Габаритные размеры

(ДхШхВ), мм 1525х215х220

Подогрев воздуха при максимальной мощности:

-максимальный расход, °C

-минимальный расход, °C

Масса, кг 18 18,8

Потребляемая мощность двигателей, Вт 200

Максимальный ток при номинальном

напряжении,А

29,6 (15,2) 10,5 15,2 20

Звуковое давление на расстоянии 5м, дБ (А) 53

Количество завес, подключаемых к одному

пульту управления IR03, шт.

Примечания

1 при номинальном напряжении заданные параметры могут отличаться на от указанных.

* режим вентилятора

2 эффективная длина струи может служить оценкой допустимой высоты установки верхней завесы или ширины (полуширины)

проема боковой завесы только для «мягких» наружных условий (tн ≥ 0°C, ветер 1м/с) и сбалансированной приточно-вытяжной

вентиляции. Любое ужесточение условий уменьшает эффективную длину струи.

3 размеры с креплением, без учёта гермовводов.

4 УСТРОЙСТВОИПОРЯДОКРАБОТЫ

4.1 Специальные вентиляторы обеспечивают необходимый расход воздуха. Воздух из помещения всасывается

через верхнюю панель завесы, подогревается электронагревательным элементом и выбрасывается через сопло в виде

направленной струи.

4.2 Завеса имеет прочный корпус, изготовленный из оцинкованной стали, покрытой высококачественным

полимерным покрытием RAL9005 (черный), лицевая панель завесы изготовлена из полированной нержавеющей стали с

характерной текстурой. Внутри корпуса расположены основные детали и узлы показанные на рисунке 1.

4.3 Внешний вид завесы с двумя вентиляторными блоками приведен на рисунке 2.

4.4 На рисунке 5 даны габаритные и крепежные размеры.

4.5 Электрические схемы завес приведены на рисунках 6-10.

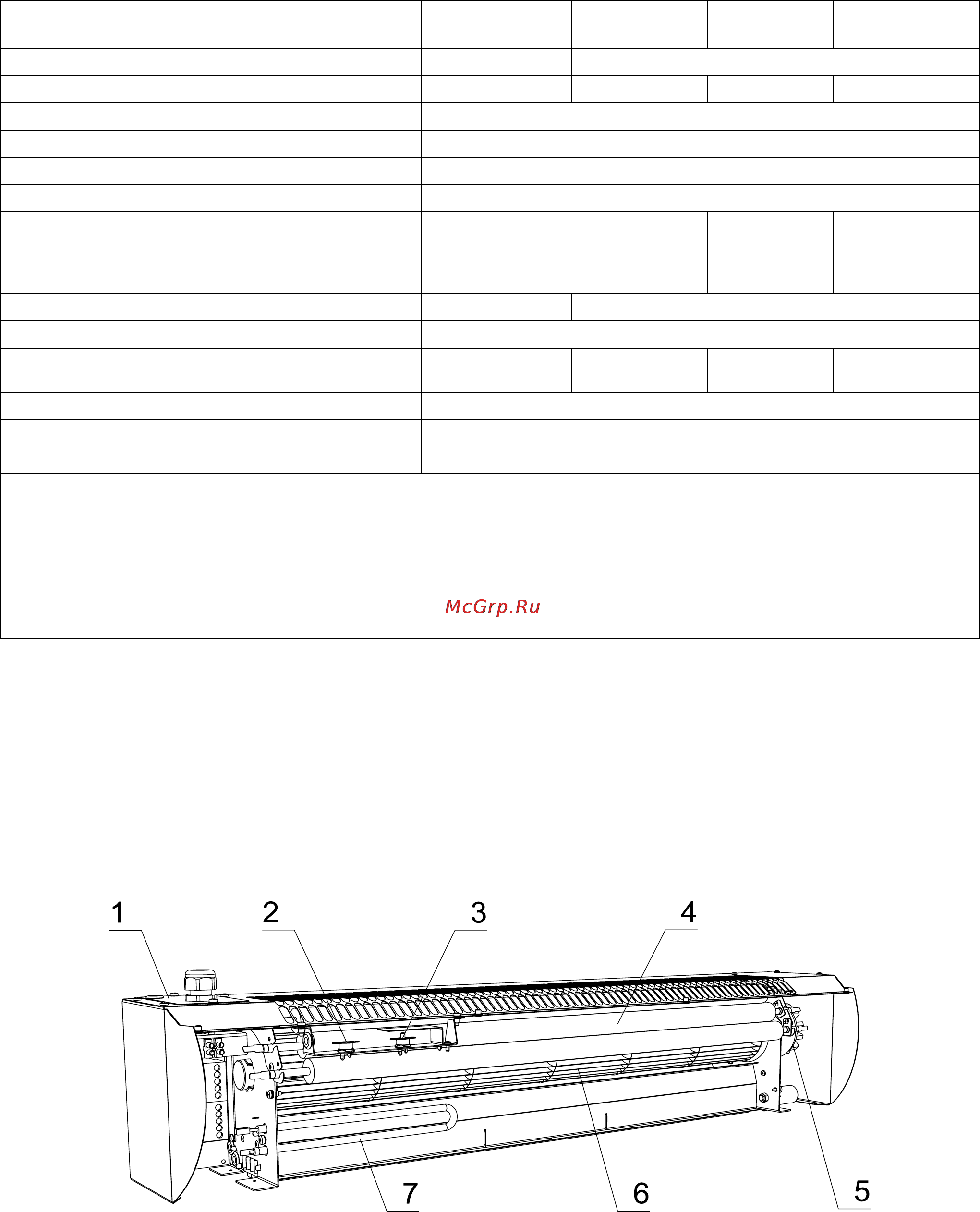

1 - Блок управления;

2 - Термовыключатель продувки остаточного тепла;

3 - Аварийный термовыключатель;

4 - Электронагревательные элементы (ТЭН);

5 - Электродвигатель;

6 - Рабочее колесо вентилятора;

7 - ТЭН-резистор.

Рисунок 1. Воздушно-тепловая завеса «Бриллиант» (L=1035мм.)
