источником тепла ПКУ-Е (опция). В ПКУ-Е можно подключить до четырех групп завес. В каждой группе должны быть

подключены завесы одной модели. При подключении к ПКУ-Е завес разных моделей, они должны быть подключены к

разным группам (подключение завес разных моделей к одной группе не допускается). Завесы каждой группы должны

быть подключены параллельно к общему устройству защитного отключения (УЗО) с током срабатывания 300mA (только

для групп завес), при подключении силового кабеля необходимо руководствоваться п. 4.7 в части подключения силового

кабеля В ПКУ-Е предусмотрена возможность подключения концевого выключателя на контакты «К». Электрическая

схема ПКУ-Е представлена на рисунке 12.

4.9 Логика работы при подключении концевого выключателя к ПКУ-Е

и БЛОК-Е

4.9.1 Для подключения концевого выключателя к одной завесе или к группе завес одной и той же модели в

количестве, указанном в п.4.8.1 предназначен блок подключения концевого выключателя к завесам с электрическим

источником тепла «БЛОК-Е» (опция). Электрическая схема блока приведена на рисунке 11.

4.9.2 При замыкании концевого выключателя (открытие двери) включается максимальная скорость вращения

вентилятора и максимальная тепловая мощность ТЭНов. После закрытия двери и размыкания концевого выключателя

завеса включается в режим, установленный на пульте, или выключается, если завеса была выключена. В завесах

смесительного типа независимо от наличия концевого выключателя, в схемах ПКУ-Е и БЛОК-Е на колодках Х6 и Х3

соответственно, должны быть установлены перемычки П1 и П2, так как внешние термостаты не могут быть использованы.

4.9.3 Элементы автоматического регулирования (концевые выключатели) должны быть предусмотрены в

проекте и установлены монтажной организацией (в комплект поставок могут быть включены по специальному заказу)

4.10 Устройство аварийного отключения ТЭНов

4.10.1 Завесы снабжены устройством аварийного отключения ТЭНов в случае перегрева корпуса. Перегрев

может наступить от следующих причин:

– Входное и выходное окна завесы загромождены посторонними предметами или подвержены сильному

загрязнению;

– Вышел из строя вентилятор;

– Выключение завесы, путем полного обесточивания,

минуя режим продувки;

– Тепловая мощность завесы сильно превышает

теплопотери помещения, в котором она работает (например,

при работе в тамбуре небольшого объема). В этом случае не

рекомендуется устанавливать терморегулятор на высокие

значения температуры.

4.10.2 При перегреве корпуса завесы аварийный термовыключатель выключает нагрев ТЭНов и далее остается

в выключенном состоянии. Вентилятор при этом продолжает работать. Для возвращения завесы в работоспособное

состояние необходимо:

– Отключить завесу от питающей сети;

– Дождаться пока она остынет;

– Выяснить причины, вызывающие срабатывание аварийного термовыключателя и устранить их;

– Через отверстие в завесе диэлектрическим стержнем нажать на предохранительную пластину, возвращающую

аварийный термовыключатель в рабочее состояние (рисунок по тексту).

4.11 Автоматическая задержка выключения вентилятора

4.11.1 В завесах с электрическим источником тепла предусмотрена автоматическая задержка выключения

вентилятора. После выключения завесы кнопкой пульта управления, вентилятор продолжает работу до тех пор, пока

температура ТЭНов не снизится до заданной величины (обычно в течение 1-2 мин.) В зависимости от установки

завес и условий эксплуатации, продувочный режим вентилятора может не включаться или включаться не сразу после

выключения завесы, а через несколько минут. При выключении иным способом (снятие напряжения в сети и т.д.)

продувочный режим вентилятора не включается, поэтому возможно срабатывание защиты от перегрева остаточным

теплом ТЭНов. Тогда при повторном включении завесы будет работать только вентилятор. Для восстановления работы

нагревательных элементов см. п.4.10

4.12 Заводом-изготовителем могут быть внесены конструктивные изменения в изделие, не ухудшающие

качество и надежность, которые не отражены в настоящем паспорте.

5 УКАЗАНИЕМЕРБЕЗОПАСНОСТИ

При эксплуатации электроприборов с целью снижения риска возгорания, поражения током и травм всегда должны

соблюдаться следующие базовые меры предосторожности:

5.1 Работы по установке, обслуживанию и подключению должны проводиться квалифицированным специалистом

(-ами) в соответствии с установленными нормами и стандартами «Правил технической эксплуатации электроустановок

потребителей» (утверждены приказом Минэнерго от 13.01.2003 г.) и «Правил по охране труда при эксплуатации

электроустановок» (утверждены приказом Министерства труда и социальной защиты РФ от 24.07.2013 г. № 328н).

5.2 Запрещается эксплуатация завесы без заземления. Использовать нулевой провод в качестве заземления

запрещается. Болт заземления находится в блоке управления и соединён на заводе-изготовителе проводом с

соответствующей клеммой входной клеммной колодки.

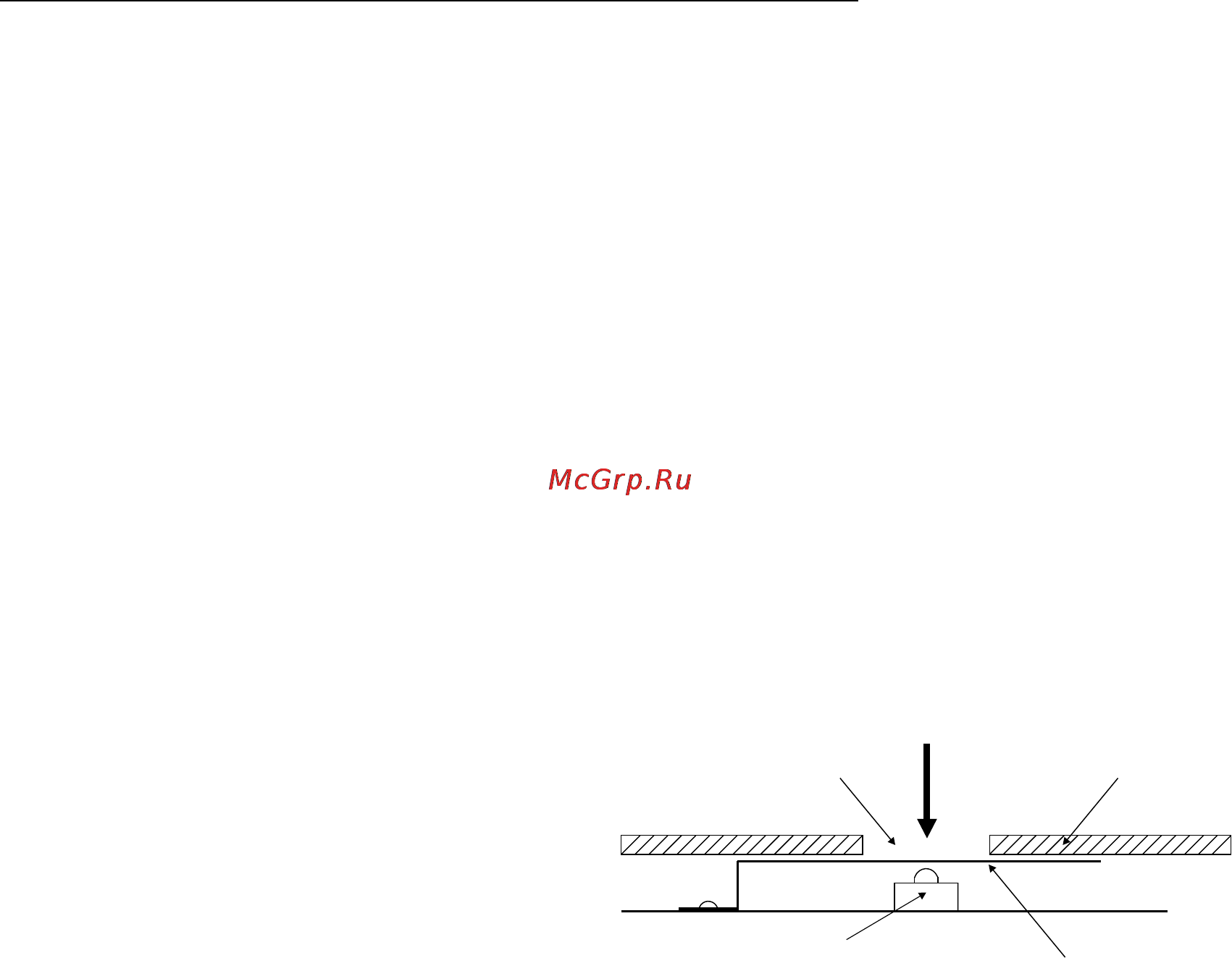

термовыключатель

Предохранительная

пластина

Разрезвер

хней

крышки завесы

Отверстие

Нажать
