7.3.2 Для подключения к сети необходимо снять крышку с монтажного

люка, завести силовой кабель и подключить к клеммной колодке согласно

электрической схеме завесы (рисунок 2 вид А).

7.3.3 Питание завес осуществляется от трехфазной электрической

сети с напряжением 380В/50Гц. Завеса КЭВ-6П2213Е и КЭВ-6П2223Е

заводской сборки подключается к сети 220В/50Гц. Для их подключения к

трехфазной сети самостоятельно, необходимо: (рисунок по тексту)

– Снять перемычки;

– Подключить трехфазный пятижильный кабель следующим образом:

Защитный и нулевой проводники соответственно к клеммам PE и N, фазу С на

клемму F, фазы В и А-на две свободные клеммы;

– Сделать соответствующую запись в п.14 настоящего Паспорта, а на

табличке устройства зачеркнуть (забить) «220В».

7.4 Подключение пульта управления IR03

7.4.1 Пульт управления подключен к завесе на заводе-изготовителе. В случае подключения пульта управления

к завесам самостоятельно, необходимо:

– Обесточить завесу;

– Разобрать пульт, отвинтив два винта и отведя лицевую панель вверх;

– Подключить семижильный кабель к пульту управления в соответствии с цветовой

маркировкой проводов кабеля управления и клеммной колодки пульта (рисунки 6-10);

– Закрепить пульт на стене, совместить фиксаторы в верхней части крышки с вырезами на корпусе, совместить

кнопки с вырезами на крышке и закрепить крышку двумя винтами.

7.4.2 Пульты управления предусматривают подведение кабеля управления 7х0,5мм

методом «скрытой

проводки». При необходимости подведения кабеля «наружной проводкой» необходимо в месте вывода кабеля из корпуса

термостата сделать в стене углубление 50 х 10 мм.

7.4.3 При управлении несколькими завесами с одного пульта управления следует руководствоваться указаниям

п.4.7 в части подключения силового кабеля. Для подключения двух завес к одному пульту управления необходимо

руководствоваться схемой на рисунке 3. Для подключения более двух завес - схема на рисунке 4.

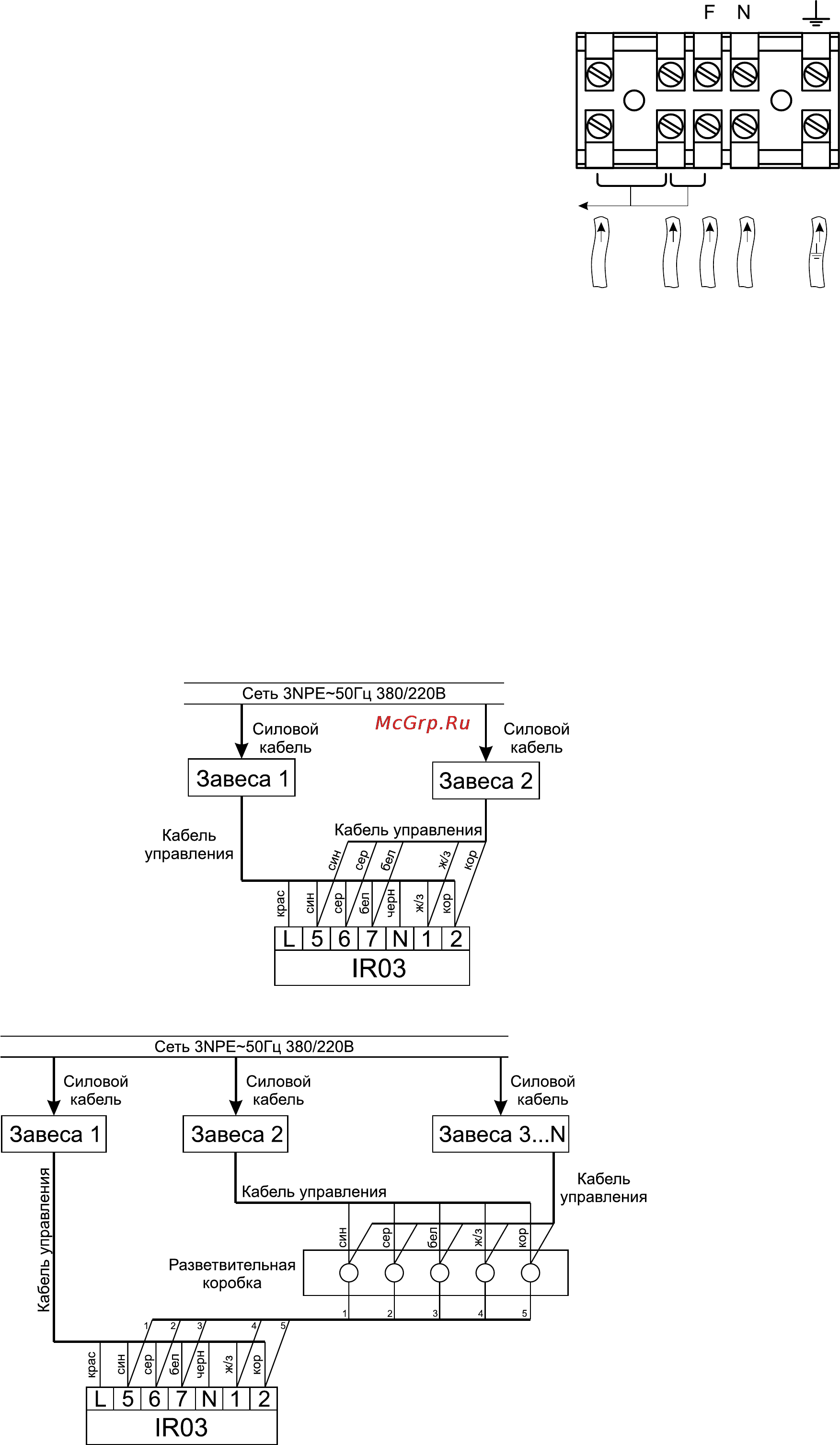

Рисунок 3. Схема подключения двух завес к одному пульту управления IR03

Рисунок 4. Схема подключения более двух завес к одному пульту управления IR03
