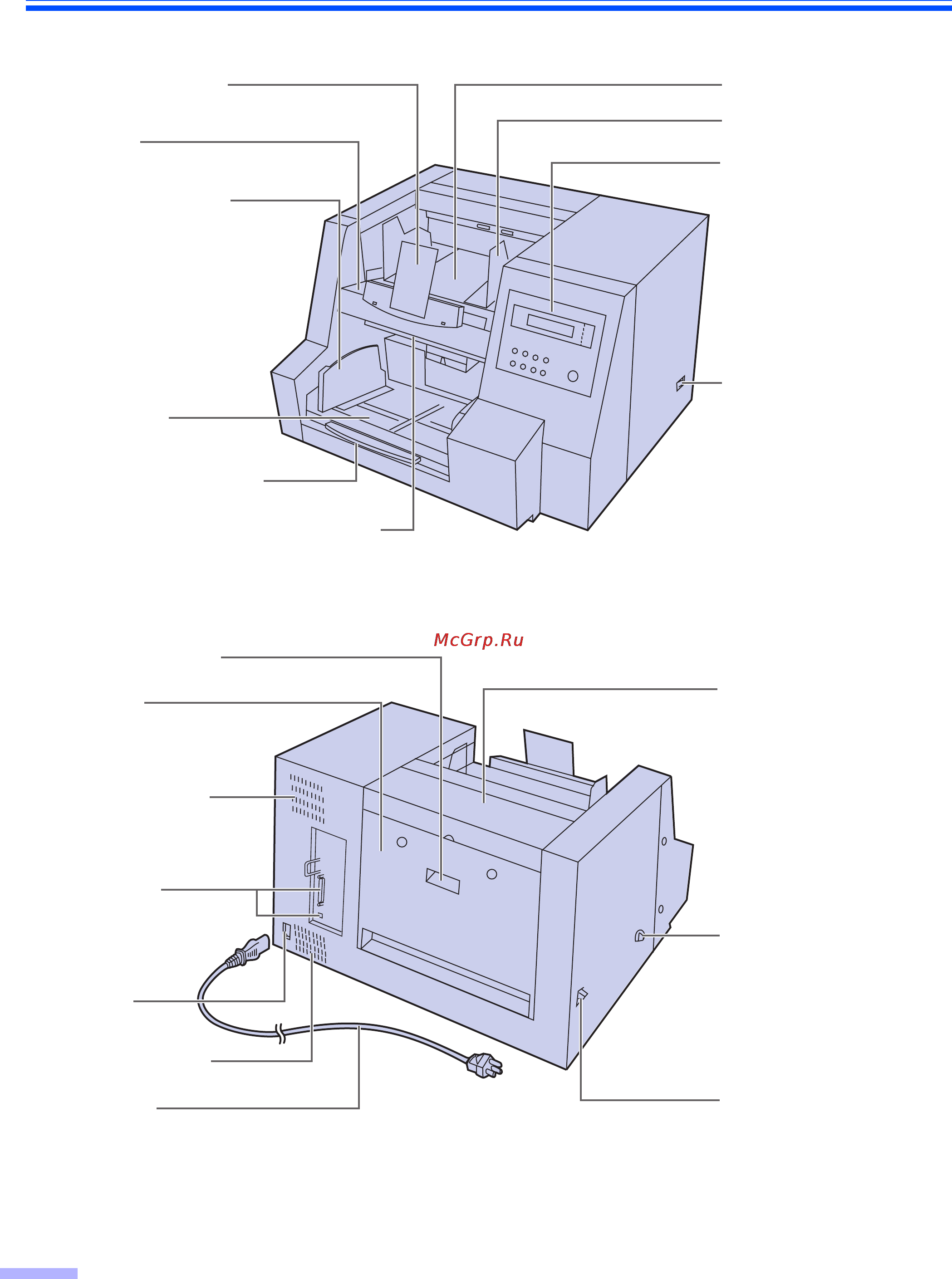

Расположение узлов
Лоток расширения
накопителя
Ограничитель
выходного лотка
Передняя
дверца
Направляющая
для документов
Защелка передней дверцы
Направляющие
выхода документа
Накопитель
Находится изнутри передней дверцы.
Дисплей
Используется для
выдачи текущих
настроек при их
изменении и т. п.
Выключатель
электропитания
I:включено
❍ : выключено
Выходной лоток
Дверца
впечатывающего
блок для пост-
печати
Используется для
подключения
впечатывающего блока
для пост-печати.
Селектор УАПД
Рычажком селектора
настраивается
корректная подача
документов.
(См. стр. 32.)
Селектор тракта
Используется для
выбора тракта
прохождения
документов (выход
вперед или назад).
(См. стр. 32.)
Для подключения
сканера к ПК.
Входная
розетка
питания
Шнур
питания
Вытяжной
вентилятор
Открывается для извлече-
ния застрявшего документа
Вытяжной
вентилятор
Защелка задней
дверцы
Задняя
дверца
Разъемы
