Замена расходных материалов
46
9

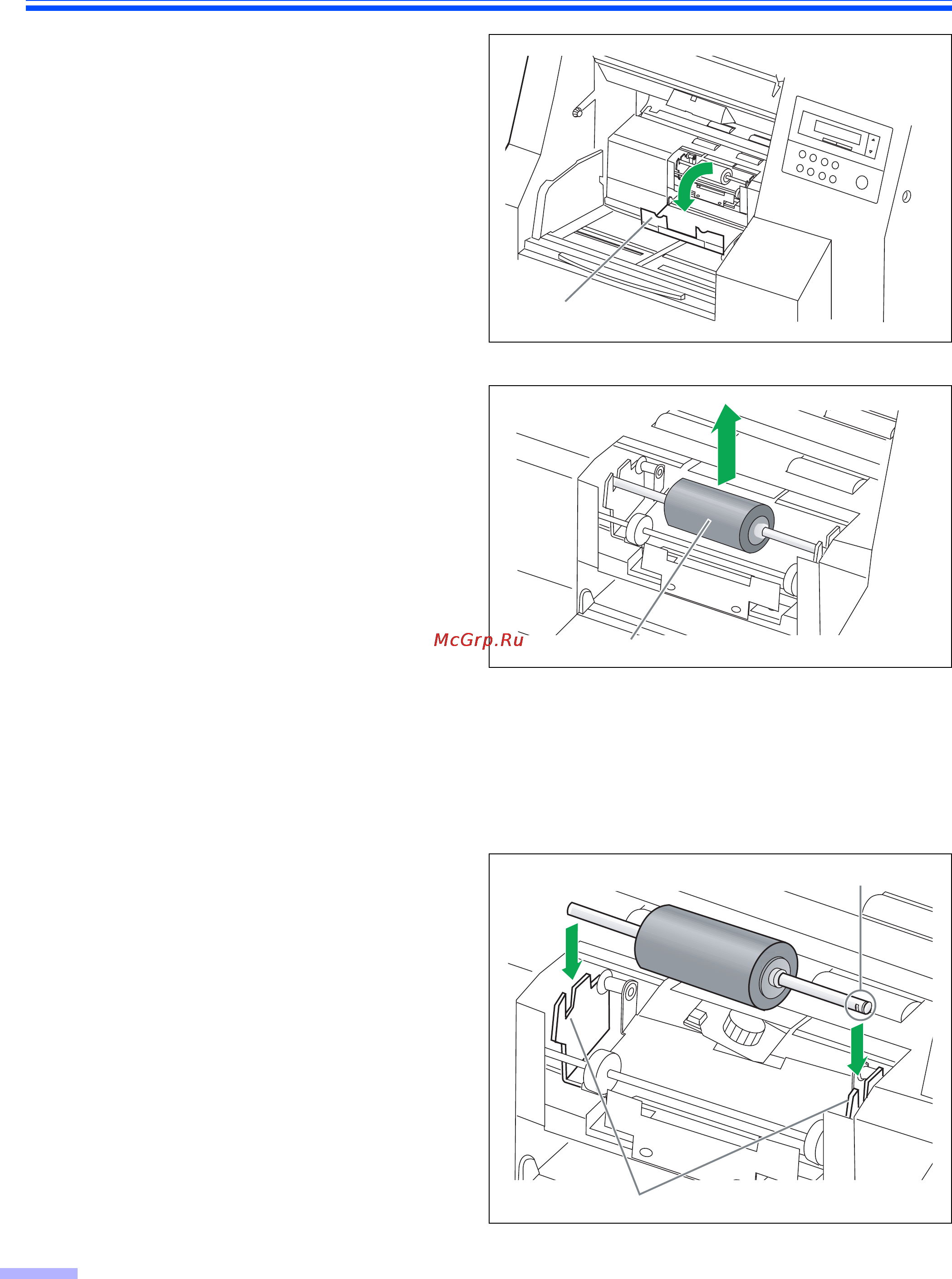

Откройте крышку тормозного
ролика.
10
Извлеките модуль тормозного
ролика, потянув в направлении
стрелки, как показано на рисунке
11
Извлеките новый модуль
тормозного ролика из набора
роликов (KV-SS026) или набора
роликов для тонкой бумаги (KV-
SS027).
12
Поставьте новый модуль
тормозного ролика, совместив
канавку на оси ролика с канавкой в
металлическом держателе сканера.
● Убедитесь, что ось ролика достигла
дна канавки металлического
держателя.
Крышка тормозного ролика
Модуль тормозного ролика
Металлический держатель
Канавка
