11
Индикация на ЖК-дисплее
До сканирования требуется задать необходимые настройки. Информация и условия указываются на ЖКД
(жидкокристаллическом дисплее) и с помощью светодиодной индикации.

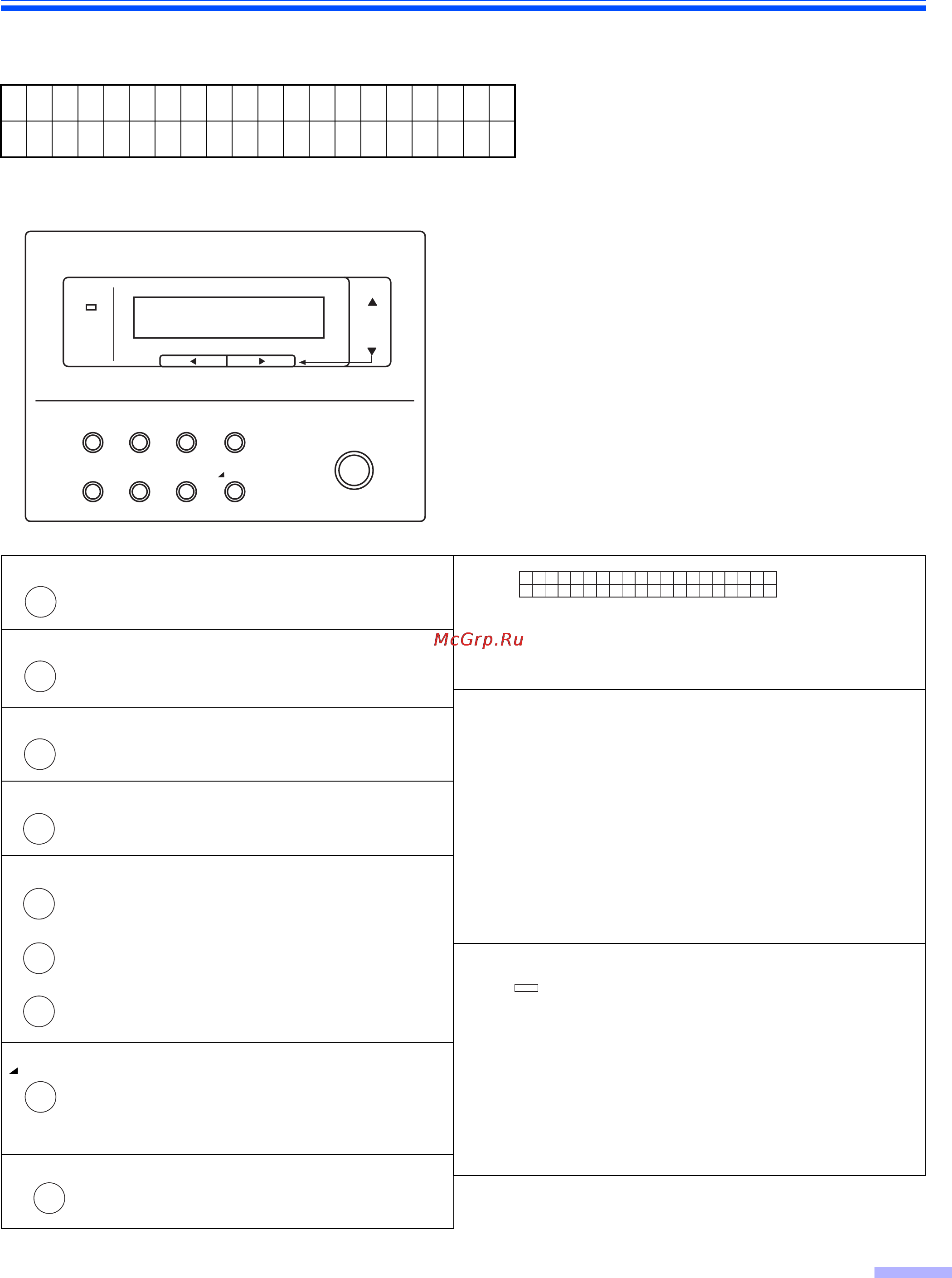

■ ЖК-дисплей и кнопки
Re a d y
MODE
SELECT
READY /
ERROR /
SLEEP
STOP/START
SCAN
HOPPER 1 HOPPER 2 HOPPER 3
COUNTER IMPRINT
OTHERS
HOME
:
Кнопка для входа в меню настроек
сканирования.
:
Кнопка для входа в меню настройки
счетчиков.
:
Кнопка для входа в меню настроек
впечатывающего блока.
:
Кнопка для входа в меню прочих
настроек.
:
Кнопки для изменения положения
накопителя.
Емкость накопителя при
использовании бумаги весом 17
фунтов:
HOPPER 1:1000 листов
HOPPER 2: 200 листов
HOPPER 3: 1 лист
:
Кнопка для выхода из настройки
сканера и возврата в режим
ожидания.
Этой кнопкой также можно изменить
язык сообщений на ЖКД.
:
Кнопка для запуска или останова
сканирования документов.
SCAN
COUNTER
IMPRINT
OTHERS
HOPPER 2
HOPPER 3
HOPPER 1
HOME
STOP / START
ЖКД
При сканировании или настройке на
дисплей могут выдавать до 40
символов.
F
:
Кнопка для перехода в следующей
режим в выбранном меню.
G
:
Кнопка для возврата в предыдущий
режим в выбранном меню.
H
:
Кнопка для продвижения к
следующему значению в выбранном
режиме.
I
:
Кнопка для возврата к предыдущему
значению в выбранном режиме.
Светодиод
:
Обозначает состояние сканера.
Зеленый: готов к сканированию или
уже сканирует
Зеленый (мерцает): режим “сна”
Оранжевый: инициализация или
предупреждение
Оранжевый (мерцает): режим “сна” +
предупреждение
Красный: произошла ошибка.
:
READY /
ERROR /
SLEEP
