ВНИМАНИЕ!Пультуправлениядолженбытьустановленвтомжепомещении,чтоизавеса,новнезонывыброса

струивоздухаизсопла.

4.6 Управление несколькими завесами с одного пульта IR03

4.6.1 С одного пульта можно управлять несколькими одинаковыми завесами, количество которых указано

в таблице 1. В этом случае при подключении силового кабеля необходимо соблюдать соответственное подключение

силового кабеля к клеммным колодкам всех изделий: на клеммы «F» завес должна быть подключена одна и та же фаза.

4.7 Управление несколькими завесами посредством пульта коммутации

и управления (ПКУ)

4.7.1 Для управления бóльшим количеством завес (больше чем указано в Таблице 1) или завесами разных

моделей с одного пульта управления следует осуществлять их подключение через пульт коммутации и управления для

завес и тепловентиляторов с водяным источником тепла и без источника тепла ПКУ-W1 (опция). В ПКУ-W1 можно

подключить до трех групп завес. В каждой группе должны быть подключены завесы одной модели. При подключении к

ПКУ-W1 завес разных моделей, они должны быть подключены к разным группам (подключение завес разных моделей

к одной группе не допускается).

4.7.2 В случае подключения концевого выключателя и двух внешних термостатов Т1 и Т2 (см. п.4.8) при

использовании в системе ПКУ-W1 необходимость в БЛОК-WA отпадает, так как в ПКУ-W1 предусмотрены контакты

для их подключения. Электрическая схема ПКУ-W1 представлена на рисунке 10. Подключение и подробное описание

см. в паспорте на ПКУ-W1. На рисунке 2 показана схема при использовании в системе ПКУ-W1.

Обозначение

кнопки

Назначение Порядок работы

Включение/

Выключение

Нажмите для включения или выключения изделия.

Выбор режима

нагрева

Режим НЕ ИСПОЛЬЗУЕТСЯ для завес без источника тепла.

Выбор режима

расхода воздуха

Режиммалогорасходавоздуха:

При однократном нажатии на кнопку на выносном пульте загорится светодиод

напротив пиктограммы малого расхода воздуха, далее включится режим

малого расхода воздуха.

Режимсреднегорасходавоздуха:

При двукратном нажатии на кнопку на выносном пульте загорится светодиод

напротив пиктограммы среднего расхода воздуха, при этом светодиод малого

расхода воздуха погаснет, далее включится режим среднего расхода воздуха.

Режимбольшегорасходавоздуха:

При трехкратном нажатии на кнопку на выносном пульте загорится светодиод

напротив пиктограммы большого расхода воздуха, при этом светодиод

среднего расхода воздуха погаснет, далее включится режим большего расхода

воздуха.

Установка

требуемой

температуры

Режим НЕ ИСПОЛЬЗУЕТСЯ для завес без источника тепла.

ЖК-дисплей показывает температуру окружающего воздуха.

ПРИМЕЧАНИЕ:

Символы на ЖК-дисплее «

», « », « » НЕ ИСПОЛЬЗУЕТСЯ для завес без источника тепла

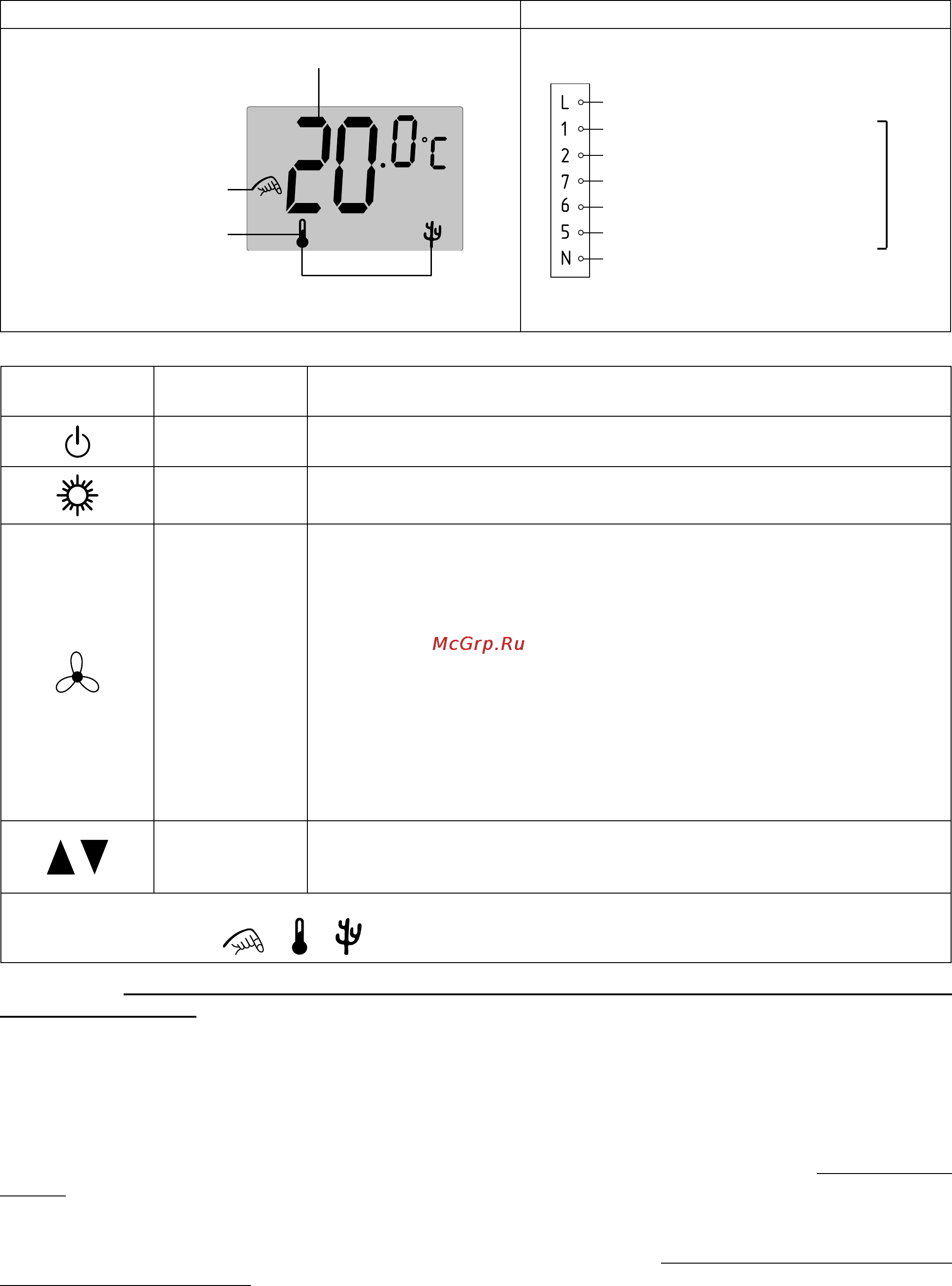

ЖК-дисплей НазначенияклеммпультауправленияIR03

Выбор температуры

Первая ступень нагрева

Вторая ступень нагрева

(полная мощность)

Температура

L (питание 220В/50Гц)

Не используется

Минимальная скорость вентилятора

Средняя скорость вентилятора

Максимальная скорость вентилятора

N (нейтраль)

Выходные сигналы

220В/50Гц
