Тепломаш КЭВ-П5141А [7/16] Требования к установке и подключению

6 КОМПЛЕКТПОСТАВКИ

№

п/п

Наименование Кол-во

6.1 Воздушно-тепловая завеса «Комфорт» 1шт.

6.2 Кронштейны 1компл.

6.3 Пульт управления IR03 1шт.

6.4 Паспорт 1шт.

Отдельно поставочные единицы по согласованию с заказчиком (опции)

Концевой выключатель

Два внешних термостата Т1 и Т2

(работают вместе с концевым выключателем)

ПРИМЕЧАНИЕ: БЛОК-WA или ПКУ-W1 может быть включен в комплект поставки, оговаривается проектом защиты проема.

7 ТРЕБОВАНИЯКУСТАНОВКЕИПОДКЛЮЧЕНИЮ

7.1 При установке, монтаже и запуске в эксплуатацию необходимо соблюдать меры безопасности указанные в разделе 5.

7.2 Установка завес

7.2.1 Завесы устанавливаются как горизонтально над проемом (как можно ближе к верхнему краю проема),

так и вертикально сбоку от проема (в том числе с обеих сторон проема) и крепятся к несущей конструкции с помощью

кронштейнов (входят в комплект поставки). Способ крепления кронштейнов к завесе показан на рисунке 5. Минимально

допустимое расстояние между верхней стенкой корпуса завесы и потолком/стеной должно быть 300 мм.

А( 0,13 : 1 )

Расположение кронштейнов

для установки к потолку

Расположение кронштейнов

для установки на стену

ВИД А

Кронштейн (2шт.)

Болт М8х25 ГОСТ 7798-70

(6шт.)

Шайба DIN6798 A D4 с зуб.

(6шт.)

Отверстия для установки к потолку

Отверстия для установки на стену

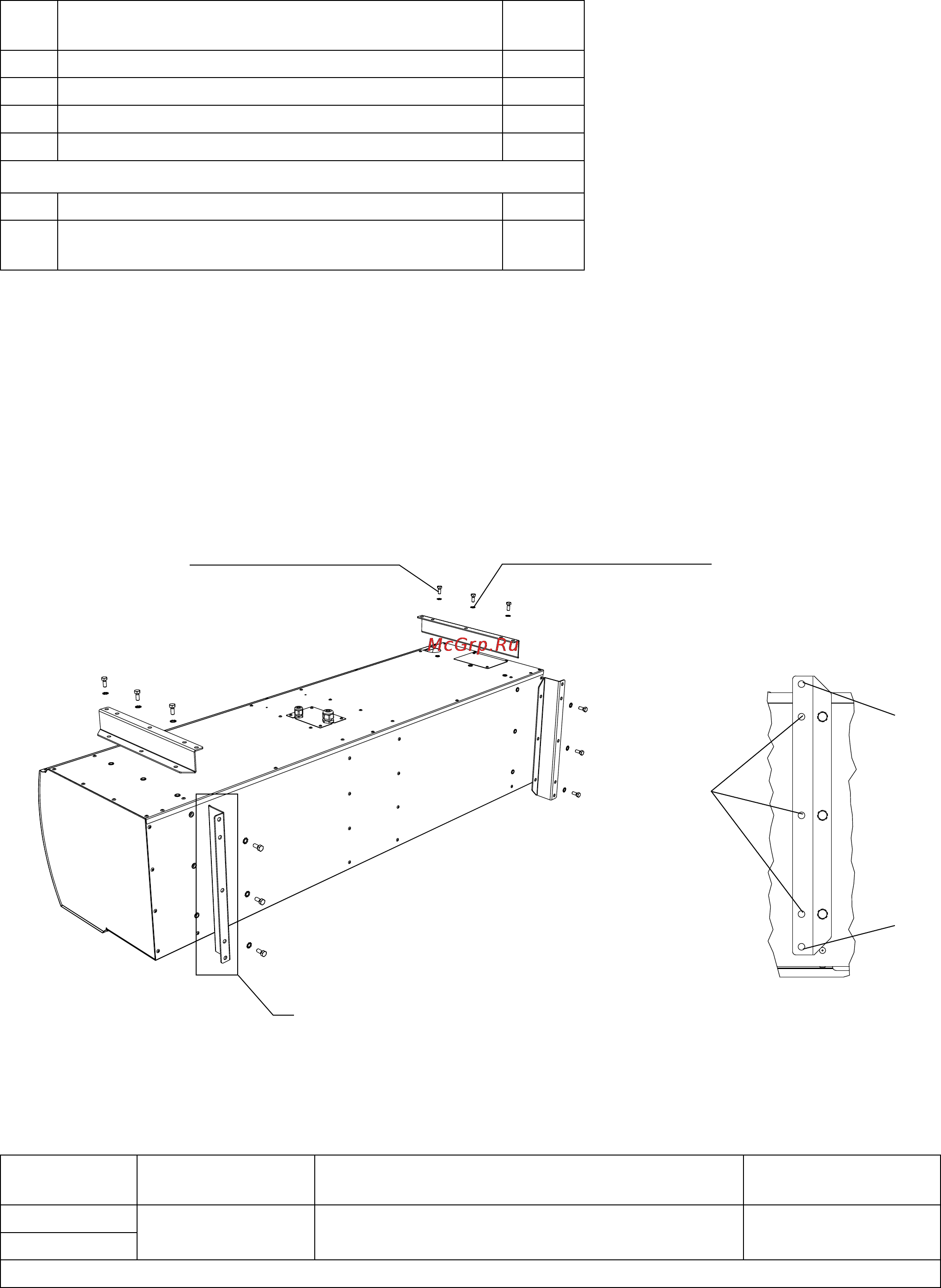

Рисунок 5. Схема монтажа завесы.

7.3 Подключение завесы к электрической сети

7.3.1 Питание завес осуществляется от однофазной электрической сети с напряжением 220В/50Гц.

7.3.2 Подключение к электрической сети осуществляется через автоматический выключатель в соответствии с

«Правилами эксплуатации электроустановок». Номинальный ток автоматического выключателя и сечение подводимых

медных проводов следует выбирать в соответствии с таблицей 2.

Таблица 2. Номинальные токи автоматических выключателей и сечение медных проводов подводящих кабелей.

Модель завесы

Параметры

питающей сети

Номинальный ток автоматического выключателя Кабель

КЭВ-П5131А

220В 6А 3х1,5

КЭВ-П5141А

Примечание–использоватькабелисмногопроволочнымижилами

7.3.3 Для подключения к сети (рисунок 1 вид А) необходимо снять крышку (4) с монтажного люка, открутив винты

(5) , завести кабель питания (6) через гермоввод (7) и подключить к клеммной колодке согласно электрической схеме завесы.
