12
Рисунок 9. Схема подключения насоса
L
12
76
5
N
I3R1
Подключение насоса
Рисунок 10. Схема подключения концевого выключателя
7.6.3 Насос с напряжением питания 220В/50Гц и током нагрузки не более 2А может быть подключен без БЛОК-
WA к пульту управления IR13 при условии отсутствия термостата защиты от замораживания, концевого выключателя и
внешних термостатов по схеме на рисунке 9.
7.6.4 Концевой выключатель может быть подключен без БЛОК-WA к пульту управления IR13 при условии отсутствия
узла терморегулирования, термостата защиты от замораживания и внешних термостатов по схеме на рисунке 10. В этом случае
при срабатывании концевого выключателя (ворота открыты) включается максимальный режим расхода воздуха. При
обратном срабатывании концевого выключателя (ворота закрыты) завеса включается в режим установленный на пульте
или выключается если пульт был выключен.
LL
11
1
12
2
33
22
7
76
6
55
NN
I3R1I3R1
Подключение 3-хконтактного
клапанаинасоса узла УТ-КЭВ-6,3Н; УТ-КЭВ-21Н
Подключение 3-хконтактного
клапана узла УТ-КЭВ-6,3; УТ-КЭВ-21
Подключение 3-х контактного клапана
узла УТ-КЭВ-6,3 и УТ-КЭВ-21
Подключение 3-х контактного клапана и
насоса узла УТ-КЭВ-6,3Н и УТ-КЭВ-21Н
L
L112
2
7
76
6
55
NN
I3R1I3R1
Подключение 2-хконтактного
клапанаинасоса узла УТ-КЭВ-4Н
Подключение 2-хконтактного
клапана УТ-КЭВ-4

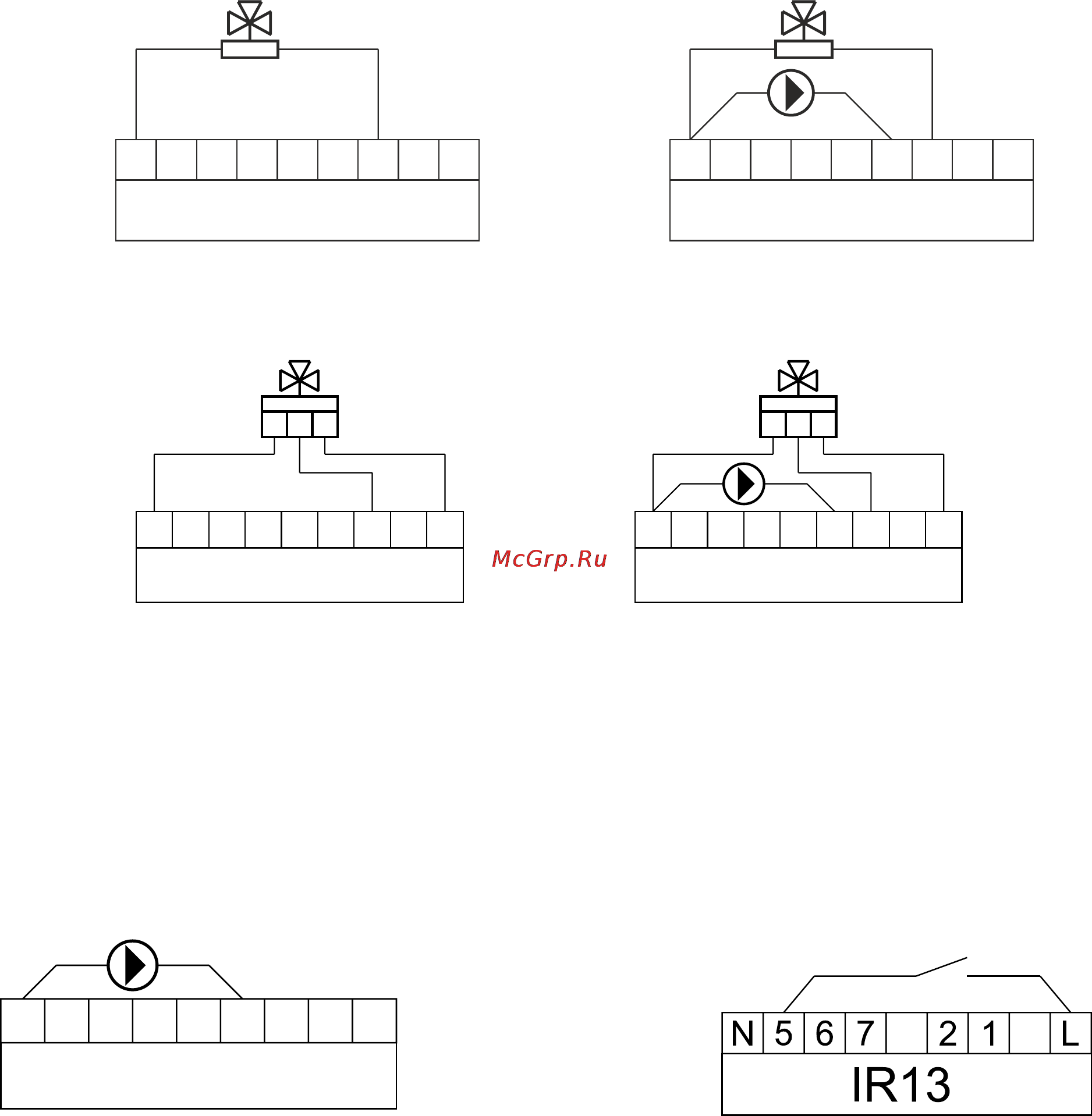

Рисунок 8. Схема подключения узла терморегулирования при условии отсутствия другого дополнительного оборудования.
Подключение 2-х контактного
клапана узла УТ-КЭВ-4
Подключение 2-х контактного
клапана и насоса узла УТ-КЭВ-4Н
7.5.6 Для выпуска воздуха из теплообменника необходимо:
– закрыть краны подачи теплоносителя в завесу;
– вывернуть резьбовые заглушки с отводов теплообменника и надеть на них резиновые трубки, поместив
концы трубок в сосуды с водой (см. п.4.6);
– открыть краны подачи теплоносителя в завесу;
– после видимого выхода воздуха из трубок (прекращения выхода пузырьков воздуха) закрыть краны подачи
теплоносителя в завесу и установить резьбовые заглушки на место.
7.5.7 Требуемый расход воды устанавливают балансировочным вентилем на прямой магистрали перед узлом
терморегулирования (на схемах не показан).
7.5.8 При аварийном отключении теплоснабжения на срок, опасный в плане замораживания теплоносителя,
следует закрыть запорные краны и открыть все сливные краны, а также отводы теплообменника.
7.6 Подключение дополнительных устройств
7.6.1 Подключения дополнительных устройств к завесе через БЛОК-WA описаны в паспорте на БЛОК-WA.
7.6.2 Узел терморегулирования (УТ-КЭВ-4; УТ-КЭВ-6,3; УТ-КЭВ-21 или УТ-КЭВ-4Н; УТ-КЭВ-6,3Н; УТ-
КЭВ-21Н) может быть подключен без БЛОК-WA к пульту управления IR13 при условии отсутствия термостата защиты
от замораживания, концевого выключателя и внешних термостатов по схеме на рисунке 8. Подробное описание см. в
паспорте на узел терморегулирование.
