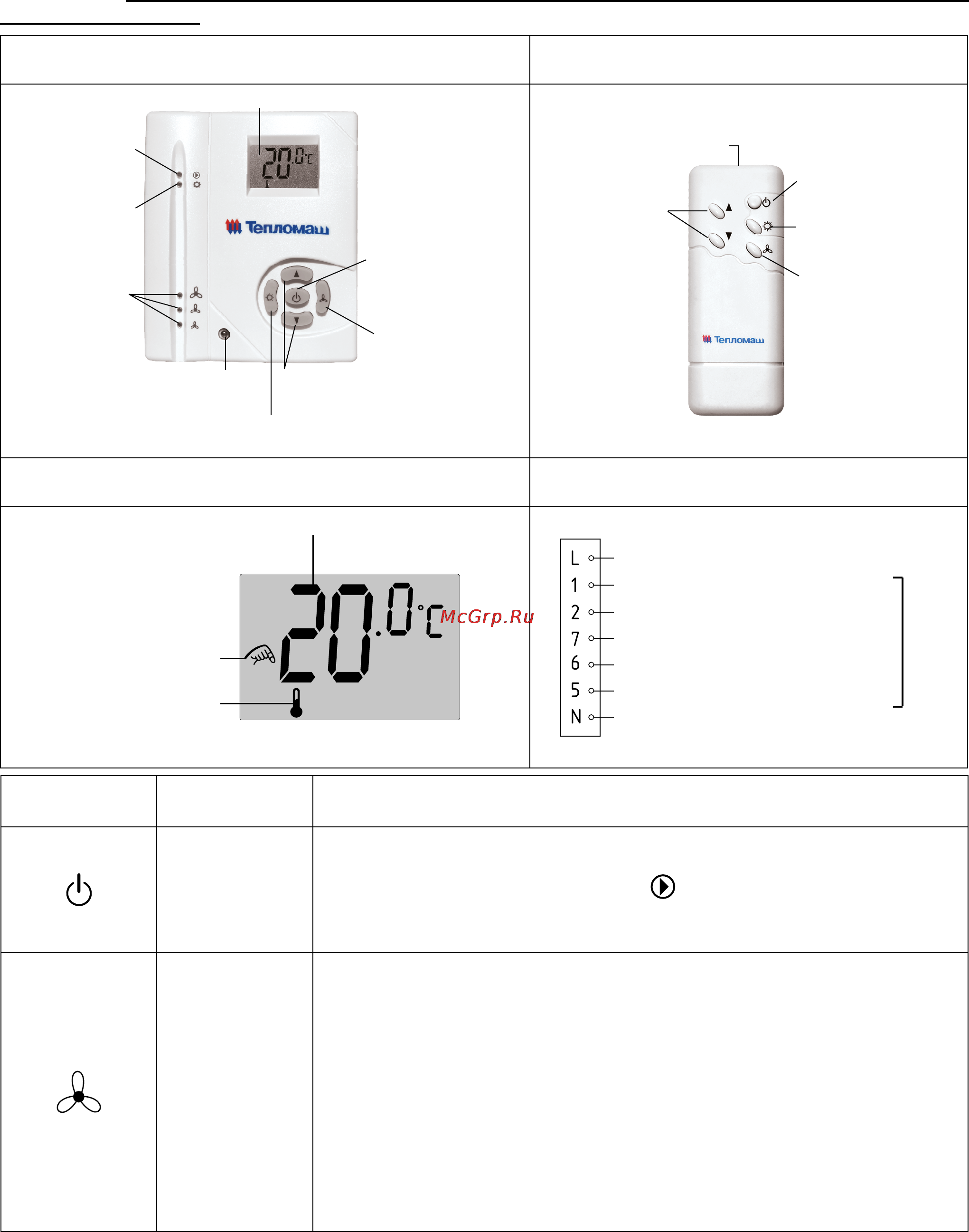

4 7 Пульт управления завесами R 1 3 4 7 1 Управление завесами осуществляется с выносного или дистанционного пульта Внутри выносного пульта находится датчик температуры окружающего воздуха и термостат Степень защиты оболочки выносного пульта 1Р20 4 7 2 Выносной пульт является приемным устройством инфракрасного сигнала с дистанционного пульта На выносном пульте расположены пять кнопок пять светодиодов приемное устройство инфракрасного сигнала и ЖКдисплей На дистанционном пульте расположены пять кнопок передающее устройство инфракрасного сигнала а также отсек для элементов питания элементы АА R6 Зшт входят в комплект пульта 4 7 3 Более подробное описание а также инструкция по установке находится в упаковочной коробке пульта ВНИМАНИЕ ПУЛЬТ управления должен быть установлен в том же помещении что и завеса но вне зоны выброса струи воздуха из сопла Выносной пульт управления П 13 Дистанционный пульт управления ЖК дисплей Передающее устройство инфракрасного сигнала Светодиод включения а а Кнопки установки требуемой температуры Светодиод режима ШТепломшО нагрева Светодиоды режимов воццуда г Д л 4 Кнопка вкл выкл изделия у Кнопка вкл выкл режим нагрева Кнопка вкл выкл изделия Кнопка выбора режима расхода воздуха Кнопка выбора режима расхода воздуха Ш Тепломаш ноп ки уст ановки греб емой температуры Приемное устройство инфракрасного сигнала Кнопка вкл выкл режим нагрева ЖК дисплей Назначения клемм пульта управления 13 Темпер атура Выбор темп эратуры ____ Разрешение НА включение клапана Обозначение кнопки 6 С л 0с 1о 1 Ь питание 220В 50Гц 27о Включение насоса ГО Е о Минимальная скорость вентилятора фС о см 6 Си Средняя скорость вентилятора 5 о Максимальная скорость вентилятора No Ы нейтраль Назначение Включение Выключение Включение клапана 3 со Порядок работы Нажмите для включения или выключения изделия При включении загорится светодиод режима расхода воздуха и включится одна из скоростей также загорится светодиод включения насоса далее при наличии узла терморегулирования насос начинает работу и остается активным до выключения изделия Режим малого расхода воздуха При однократном нажатии на кнопку на выносном пульте загорится светодиод напротив пиктограммы малого расхода воздуха далее включится режим малого расхода воздуха Режим среднего расхода воздуха Выбор режима расхода воздуха При двукратном нажатии на кнопку на выносном пульте загорится светодиод напротив пиктограммы среднего расхода воздуха при этом светодиод малого расхода воздуха погаснет далее включится режим среднего расхода воздуха Режим наибольшего расхода воздуха При трехкратном нажатии на кнопку на выносном пульте загорится светодиод напротив пиктограммы наибольшего расхода воздуха при этом светодиод среднего расхода воздуха погаснет далее включится режим наибольшего расхода воздуха 6
