4-5 Пульт ЕТ100

Приобретенный Вами воздухонагреватель укомплектован доработанным пультом ЕТ100. Подключение

воздухонагревателя к сети осуществляется через автоматический выключатель и устройство защитного

отключения (УЗО) в соответствии с «Правилами эксплуатации электроустановок». Ток срабатывания УЗО

должен быть не менее 100мА.

Для подключения к сети выведен кабель. К нему через клеммную колодку подключается силовой кабель

следующим образом:

коричневый – фаза 220В 50Гц

синий – нулевой провод

ж/з – защитный провод.

Управление воздухонагревателем осуществляется сигналами, поступающими по пилотному проводу.

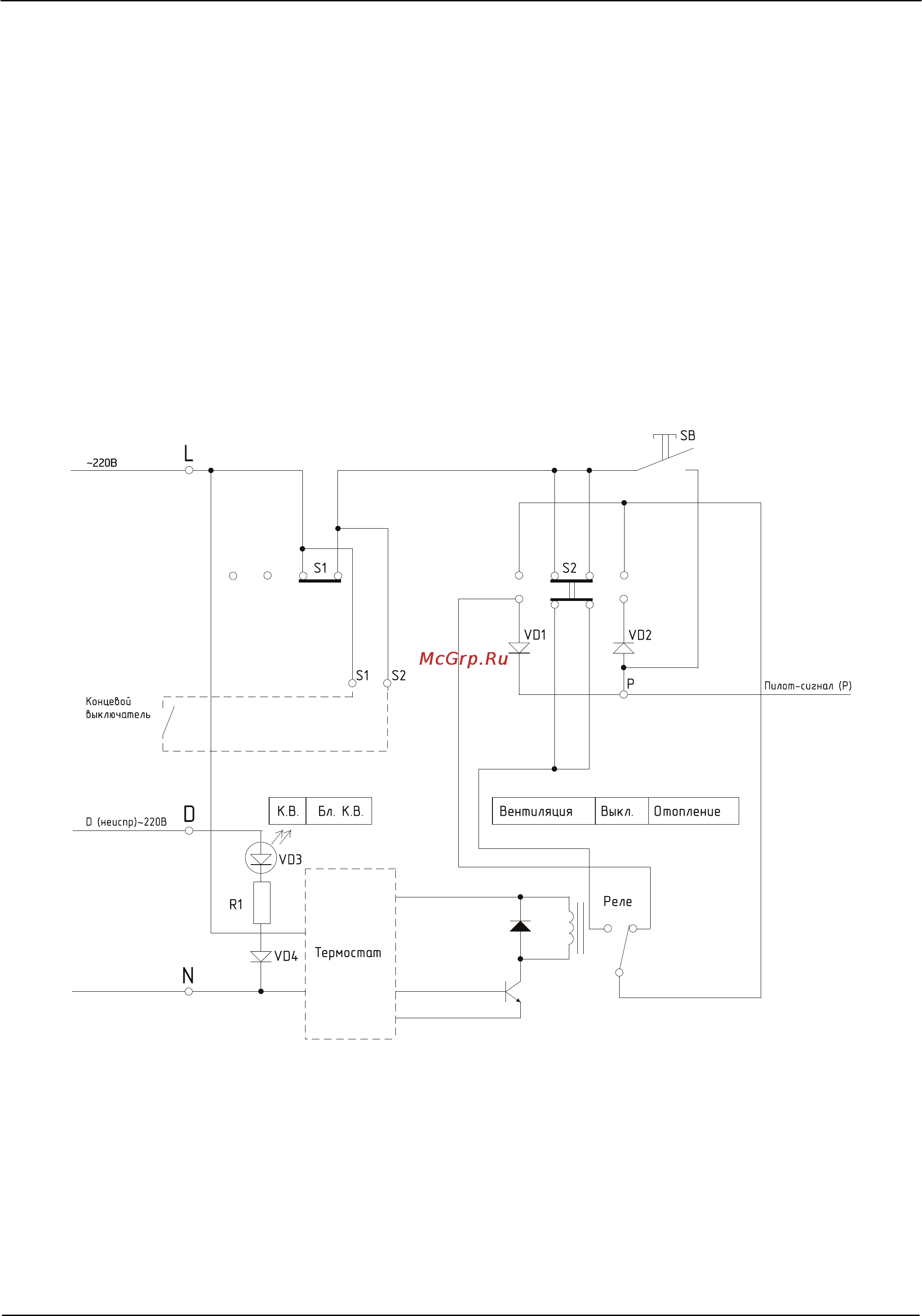

Формирование этих сигналов производится в пульте управления, схема пульта управления приведена на

рисунке. В зависимости от положений органов управления пульта, завеса включается в режимы

принудительной вентиляции, отопления или осуществляется перезапуск воздухонагревателя. При

эксплуатации воздухонагревателя переключатель S1 пульта должен быть установлен в положение «Бл.

К.В.»

В приобретенном Вами воздухонагревателе сигнал «Неиспр.» отсутствует.

Проверка работоспособности пульта.

Проверка пульта должна выполняться оперативно-ремонтным персоналом с группой допуска не ниже III.

1. Снять крышку пульта, подключить нулевой провод к клемме N пульта, фазы - к клемме L.

2. Подать напряжение ~220 В 50 Гц. На дисплее должна отображаться температура окружающей среды.

3. Проверить пульт по табл. 1.

4. При отрицательных результатах проверки пульт заменить.
