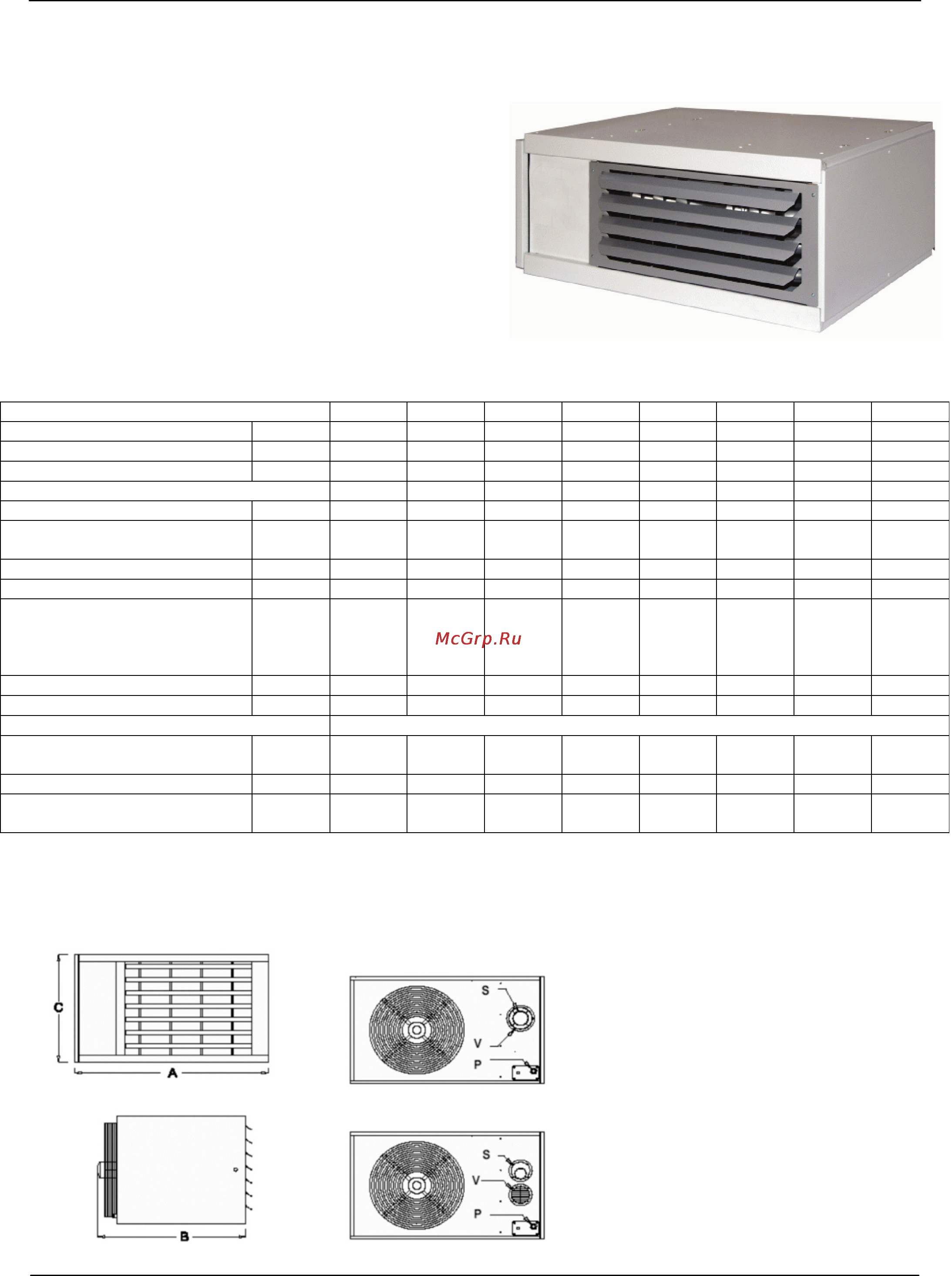

2- Технические характеристики газовых воздухонагревателей
Осевой воздухонагреватель ATH
Воздухонагреватели оснащены осевым вентилятором.
Предназначены для прямой подачи теплого воздуха и
оснащены жалюзийной решеткой с возможностью её
настройки в двух направлениях.
Класс защиты – IP42.
2-1 Параметры газовых воздухонагревателей ATH
Tипы
ATH 16
ATH 20
ATH 28
ATH 35
ATH 45
ATH 55
ATH 75
ATH 95
Номинальная мощность
кВт
16
21
28
35
45
55
71
92
Полезная мощность
кВт
14,5
19,5
25,5
31,5
40,5
50
64,4
84
Эффективность
%
> 91
> 91
> 91
> 91
> 91
> 91
> 91
> 91
Количество вентиляторов
1
1
1
1
1
1
1
1
Частота вращения
oб./мин.
1350
900
1350
1150
1150
1350
900
900
Расход воздуха при: 15 ºC
50 ºC
м
3
/час
1350
1500
1450
1625
2050
2300
2900
3250
4000
4450
4900
5500
5800
6500
8000
8950
Подогрев воздуха
ºC
32
40
36
32
30
30
32
31
Длина струи
м
12
12
16
23
26
28
30
30
Потребление газа при 15 ºC
Природный газ
G20 20 мбар
Пропан G31 37 мбар
м
3
/час
кг/час
1,69
1,25
2,22
1,64
2,96
2,18
3,70
2,73
4,76
3,51
5,82
4,3
7,40
5,46
10,0
7,40
Диаметр дымохода ∅S
мм
80
80
80
80
100
130
130
130
Диаметр воздуховода ∅V
мм
125
125
125
125
100
130
130
130
Характеристика сети
1 ~ 220/50
Потребляемая
электрическая мощность
Вт 290 300 310 320 350 500 580 750
Вес
кг
54
81
82
85
105
125
152
194
Уровень звукового давления
на расстоянии 5м
дБ(А) 37 39 40 41 46 51 52 49
Размеры газовых воздухонагревателей ATH:
S - вывод дымовых газов
V - подача воздуха
Р - подача газа
ПОДКЛЮЧЕНИЕ ДЛЯ ATH 16/20/28/35
ПОДКЛЮЧЕНИЕ ДЛЯ ATH 45/55/75/95
/32
7
