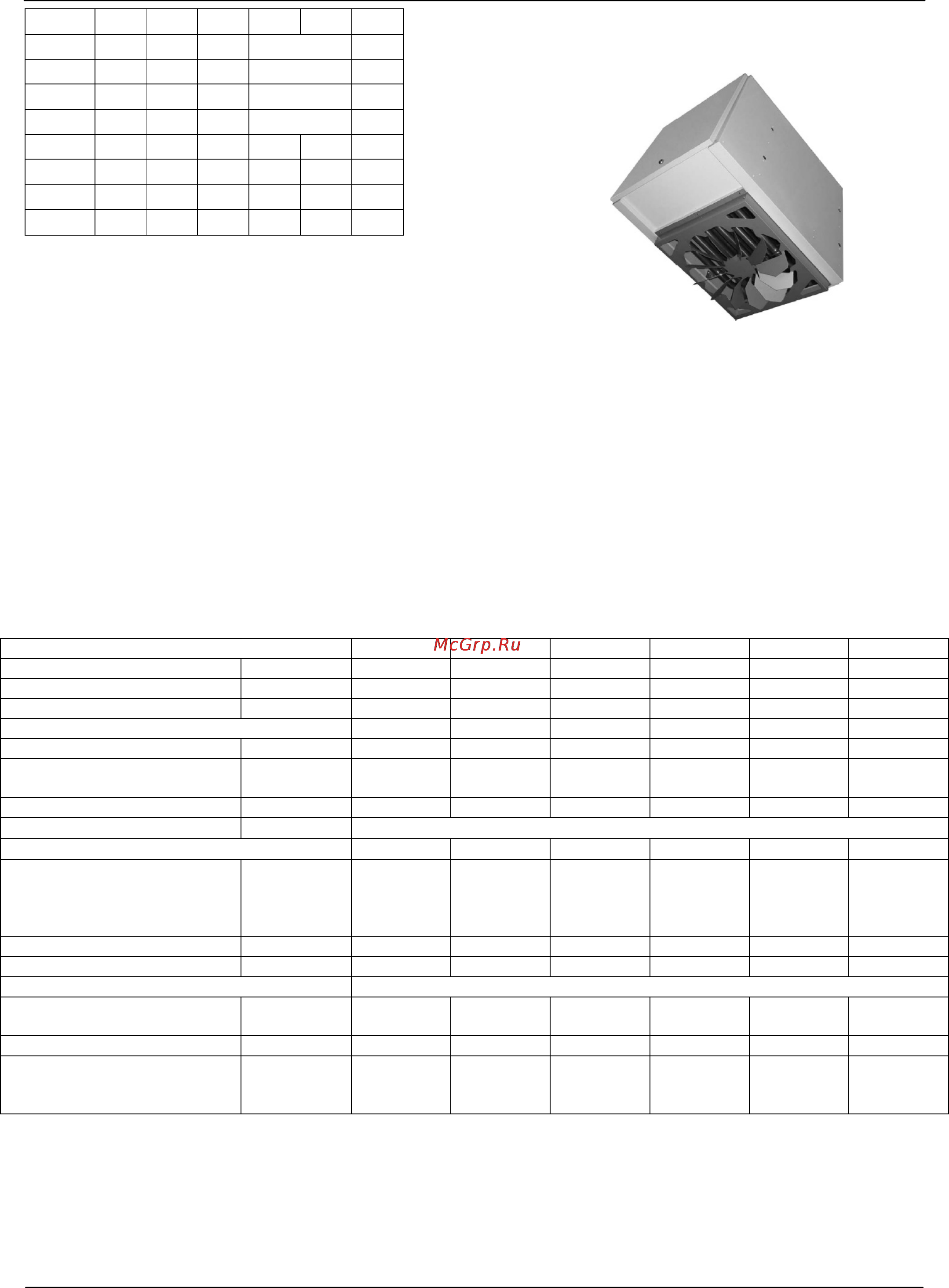

Воздухонагреватель-дестратификатор ATV
Воздухонагреватели-дестратификаторы предназначены для
аэродинамического выравнивания температуры воздуха по высоте
помещения (дестратификации) как в процесс отопления, так и с
отключенным отоплением. Это достигается путем нагнетания
воздуха осевым вентилятором вертикально сверху вниз.
Оснащены двойным жалюзи.
Класс защиты – IP42.
2-2 Параметры газовых воздухонагревателей-дестратификаторов ATV
Tипы
ATV 26
ATV 36
ATV 45
ATV 55
ATV 75
ATV 95
Номинальная мощность
кВт
26
36
45
55
71
92
Полезная мощность
кВт
23,5
32,5
40,5
50
64,4
84
Эффективность
%
> 91
> 91
> 91
> 91
> 91
> 91
Количество вентиляторов
1
1
1
1
1
1
Частота вращения
об./мин.
1350
1150
1150
1350
900
900
Расход воздуха при: 15 ºC
50 ºC
м
3
/час
2000
2250
2900
3250
4000
4450
4900
5500
5800
6500
8000
8950
Подогрев воздуха
ºC
35
33
30
30
32
31
Длина струи
м
См. стр. 10
Высота монтажа мин/макс
4/5
4/6
5/8
5 / 10
6 / 12
6 / 12
Потребление газа при 15 ºC
Природный газ
G20 20 мбар
Пропан G31 37 мбар
м
3
/час
кг/час
2,75
2,03
3,81
2,81
4,76
3,51
5,82
4,30
7,40
5,46
10,00
7,40
Диаметр дымохода
мм
80
80
100
130
130
130
Диаметр воздуховода
мм
125
125
100
130
130
130
Характеристика сети
1~220/50
Потребляемая
электрическая мощность
Вт
310
320
350
500
580
750
Вес
кг
82
90
105
127
152
194
Уровень звукового
давления на расстоянии
5 м
дБ(А) 40 41 46 51 52 49
АТН
A
B
C
Ø S
Ø V
Ø P
16 810 780 356 80 / 125 1/2
20
1040
800
460
80 / 125
1/2
28
1040
820
460
80 / 125
1/2
35
1040
820 510 80 / 125 1/2
45
1040
820
570
100
100
1/2
55 1040
840 700 130 130 1/2
75
1120
840
820
130
130
3/4
95
1120
840 1075 130 130 3/4
/32
8
