4.1.1 Откручивание верхней опорной под-
ставки

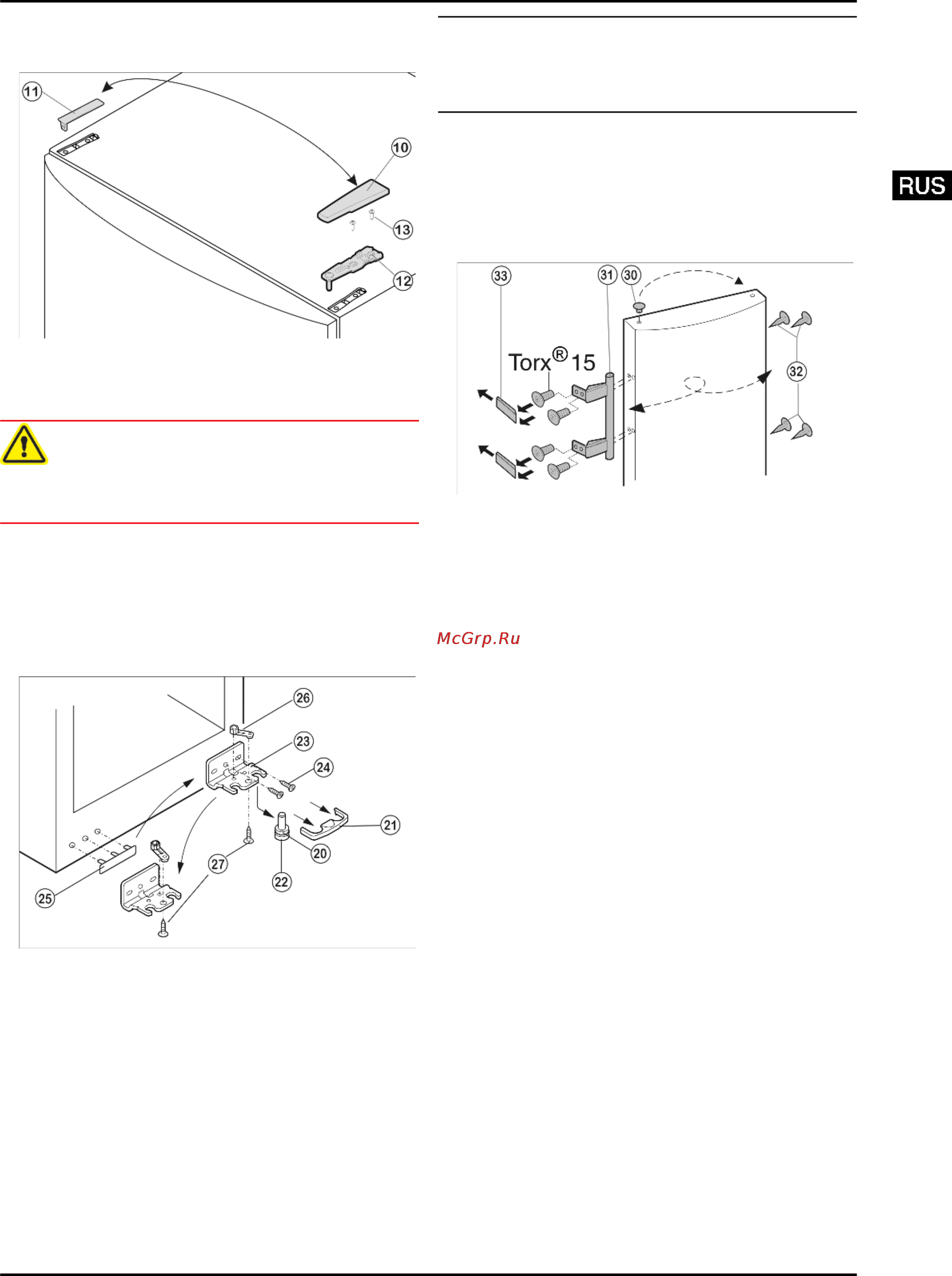

Fig. 4
u
Закройте дверь.
u
Стяните крышку крышку
Fig. 4 (10)
вперёд и снимите
крышку
Fig. 4 (11)
.
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Открутите верхнюю опорную подставку
Fig. 4 (12)
(2 шт.
Torx 25)
Fig. 4 (13)
и вытяните вверх.
4.1.2 Снятие двери
u
Дверь приподнимите и отставьте в сторону.
4.1.3 Перестановка опорных деталей
Fig. 5
u
Нижнюю крышку
Fig. 5 (21)
снимите движением вперед.
u
С помощью второго человека устройство слегка накло-
ните назад, чтобы удалить опорный палец.
u
Вытяните опорный палец
Fig. 5 (22)
вниз и вперёд. При
этом следите за гнездом шарнира
Fig. 5 (20)
.
u
Открутите опорный кронштейн
Fig. 5 (23)
(2 шт. Torx 25)
Fig. 5 (24)
.
u
Открутите опорную деталь
Fig. 5 (26)
(1 Torx 25)
Fig. 5 (27)
и, переставив в отверстие на противоположной
стороне опорной подставки, снова прикрутите.
u
Снимите и переставьте крышку
Fig. 5 (25)
со стороны
ручки.
u
Снова прикрутите опорную подставку
Fig. 5 (23)
на новой
стороне шарнира, при необходимости с помощью акку-
муляторного шуруповерта через внешний продольный
паз и круглое отверстие.
Указание
u
Если необходимо, например, чтобы скомпенсировать не-
ровности пола, вместо круглого отверстия для прикру-
чивания можно использовать также второй продольный
паз.
u
Снова слегка наклоните устройство назад и переставьте
опорный палец
Fig. 5 (22)
.
u
Снова защелкните крышку
Fig. 5 (21)
.
4.1.4 Перестановка ручки
u
извлеките пробку
Fig. 6 (30)
из опорной втулки дверцы и
переставьте.
Fig. 6
u
Снимите и переставьте на противоположную сторону
дверную ручку
Fig. 6 (31)
, пробку
Fig. 6 (32)
и прижимные
пластины
Fig. 6 (33)
.
u
При установке прижимных пластин на противоположной
стороне следите за правильной фиксацией.
4.1.5 Монтаж двери
u
Установите дверь сверху на опорный палец
(22)
.
u
Закройте дверь.
u
Установите верхний опорный кронштейн
Fig. 4 (12)
на но-
вой стороне шарнира так, чтобы он защелкнулся в двер-
це.
u
Прикрутите опорный кронштейн
Fig. 4 (12)
(2 шт. Torx
25)
Fig. 4 (13)
. При необходимости просверлите отвер-
стия или используйте аккумуляторную отвертку.
u
Защёлкните крышку
Fig. 4 (10)
и крышку
Fig. 4 (11)
на
противоположной стороне.
4.1.6 Выравнивание дверцы
u
При необходимости выровняйте дверцу через два про-
дольных паза в опорном кронштейне
(23)
параллельно
корпусу устройства, затем затяните винты.
Ввод в работу
5
