16
2) Отсоедините вращающуюся часть от неподвижной части головки, это позволит её проверить,
почистить и, если необходимо, заменить.
3) Для того чтобы заменить нижний подшипник (7) или сальник (8) открутите зажимной винт (4) и
снимите подшипник с детали корпуса №2 (9). Не допускайте попадания воды на поверхности
подшипника и применяйте достаточно коррозионно-стойкую смазку (водонепроницаемую
литиевую мыльную консистентную смазку JIS №3 или №2 для подшипников и сальника). Будьте
осторожны, когда размещаете сальник вокруг центральной штанги, повреждение сальника может
привести к протечке. Замена сальника должна производиться раз в два-три года.
ПРИМЕЧАНИЕ: При монтаже распределительных труб нужно учесть, что отверстия в трубах должны быть
расположены под углом 15° по направлению против часовой стрелки от нижней мертвой точки или в
положении примерно 5:30, если смотреть от корпуса градирни в её центр.

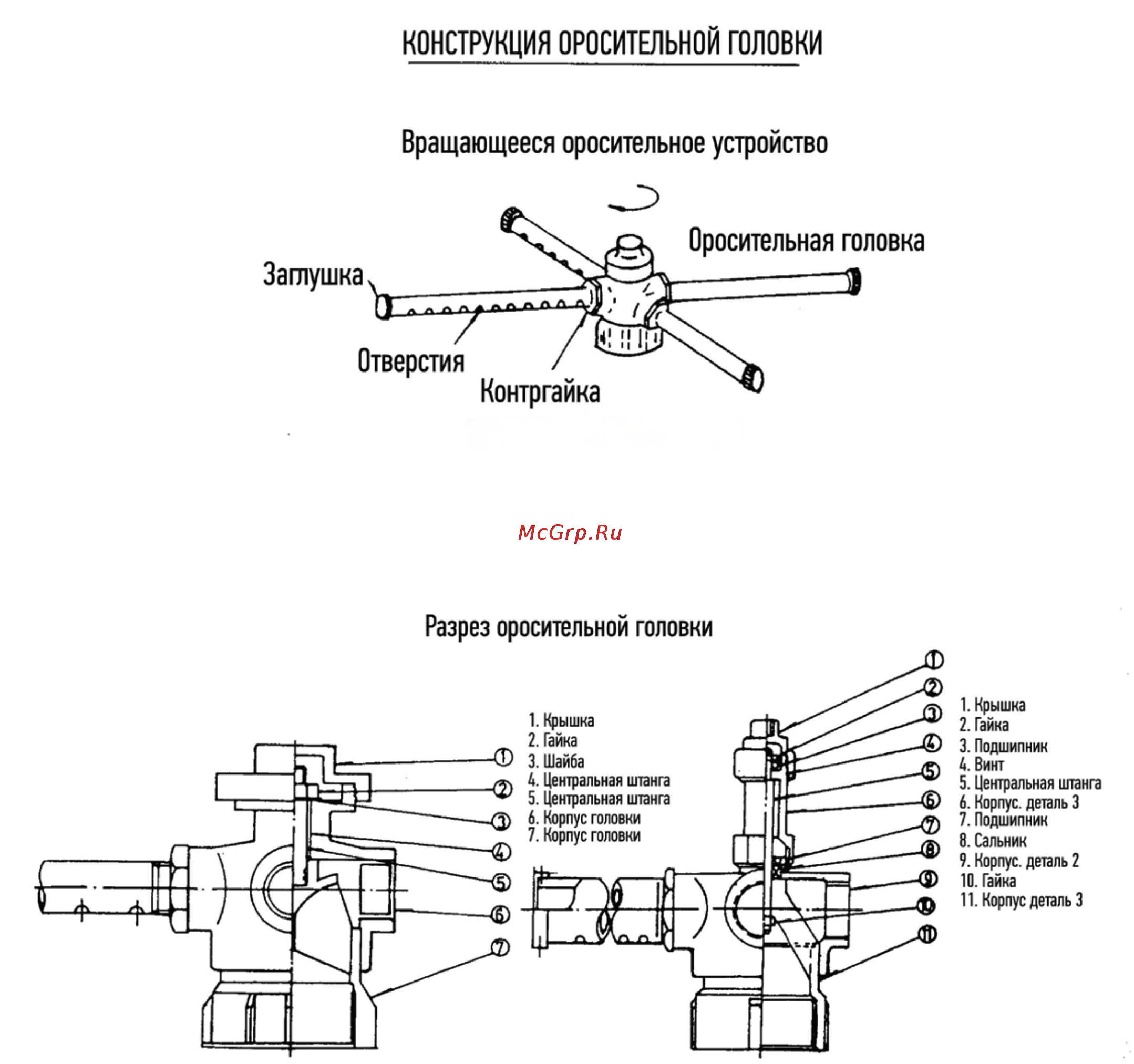

Рисунок 7.2 А
Рисунок 7.2В Рисунок 7.2С
ГРД-2М – ГРД-50М ГРД-65М – ГРД-1200М
